СКАБ 660КГнг(А)-FRHF-ХЛл в

Производитель: НПП Спецкабель
Код товара: 1287
Доступность: На складе
СКАБ 660КГнг(А)-FRHF-ХЛ Nx3xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, огнестойкие, бронированные

Технологическое свойство кабеля СКАБ 660КГнг(А)-FRHF-ХЛл в

  • Для присоединения к стационарным электрическим приборам
  • Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

    • Можно эксплуатировать Кабель СКАБ 660КГнг(А)-FRHF-ХЛл в:

  • Во взрывоопасных зонах по ГОСТ IEC 60079
  • В искробезопасных цепях Ex-i (с оболочкой синего цвета)
  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина
  • В качестве контрольных кабелей

    • Овальность поперечного сечения кабелей не более 10%

    Защищены от грызунов

    Соответствует требованиям Российского морского регистра судоходства (РМРС).

    Соответствует требованиям Российского речного регистра (РРР)

    Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    монтаж: 5?DH
    эксплуатация: 5?DH

    Диапазон температур, °С

    эксплуатация: от –80 до +90
    монтаж: от –50 до +50
    * DH — наружный размер кабеля

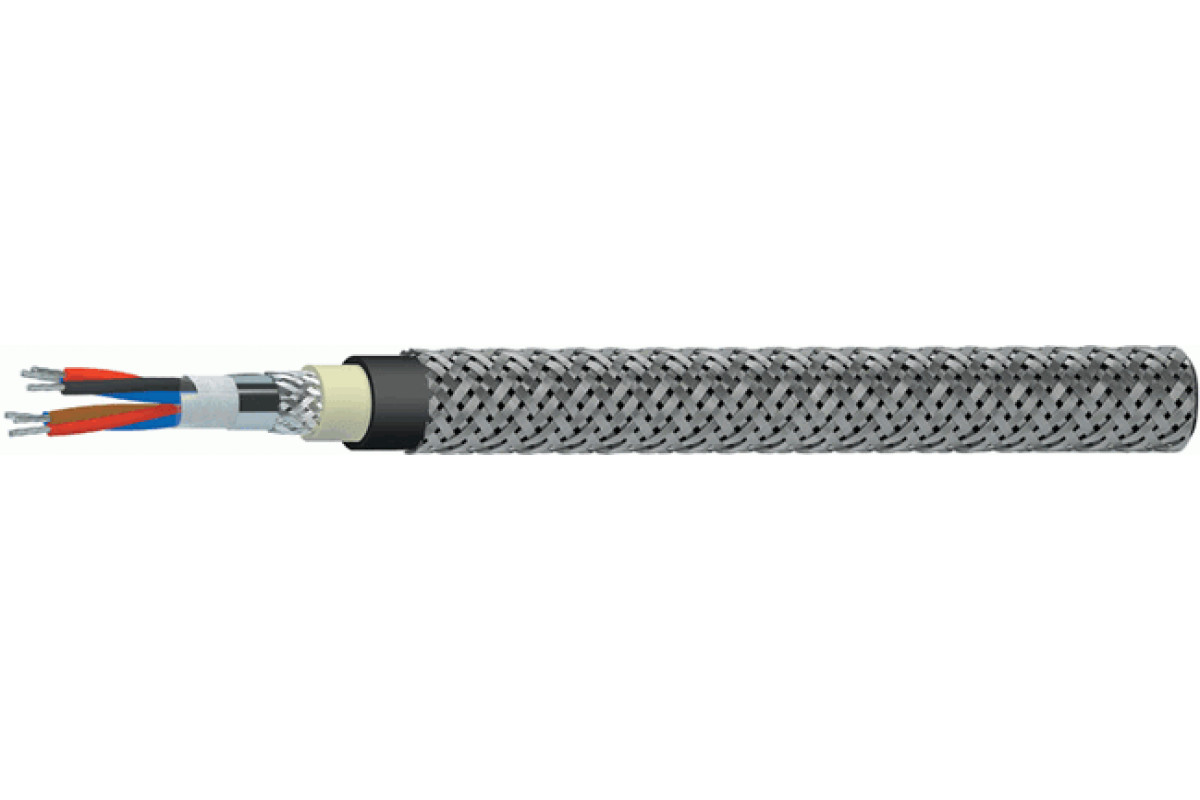

    Конструкция Кабель СКАБ 660КГнг(А)-FRHF-ХЛл в:


    Количество жил: 1-24
    Сечение жил: 0,5-2,5 мм2
    Жилы: многопроволочные медные луженые
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: троечная
    Обмотка сердечника: водоблокирующая лента
    Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
    Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
    Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
    Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

    Гарантийный срок сохранения функциональности Кабель СКАБ 660КГнг(А)-FRHF-ХЛл в:

    кабелей СКАБ 660КГнг(А)-FRHF-ХЛ

    6 лет с даты ввода в эксплуатацию

    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАБ 660КГнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
    Нераспространение горения при групповой прокладке (категория A)
    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    114,815,215,616,217,1
    222,12323,825,127,4
    322,423,424,226,128,1
    424,125,126,628,130,5
    526,427,628,830,633
    628,229,83132,936,1
    728,229,83132,936,1
    830,331,833,135,239,6
    1034,73739,44245,9
    1235,638,940,543,247,2
    1438,640,642,345,549,9
    1640,542,644,448,252,4
    2044,246,949,452,857,6
    2449,35254,458,764,1

    Расчетная масса 1 км кабелей, кг

    Число троек в кабелях, NCечение жил, S, мм2
    0,50,7511,52,5
    1271,8292,9311,6344,8394,5
    2486,3529,3566,5632,8764,2
    3533,7589,9638,3750,3887,3
    4611,3678,4764,4877,41 075,2
    5717,8799,5897,91 030,11 243,4
    6805,5922,41 008,31 164,81 456,1
    7843,8970,61 064,31 240,81 562,8
    8949,41 069,81 178,51 377,51 876,6
    101 139,71 3191 599,21 852,72 326
    121 2361 584,21 744,92 046,72 570,5
    141 537,71 729,61 914,42 312,32 897,1
    161 659,51 882,52 087,42 567,73 188,2
    201 926,52 247,82 547,43 026,13 787,3
    242 307,92 6402 942,33 572,54 477,7

    Электрические параметры СКАБ 660КГнг(А)-FRHF-ХЛл в

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,5

    0,75

    1,0

    1,5

    2,5

    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км

    40,7

    26,0

    22,3

    14,3

    7,63

    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм

    100

    Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ

    150

    Рабочее переменное (постоянное) напряжение, не более, В

    660 (1000)


    Техсправка по пожарной нагрузке

    Ном. сеч. жил, мм2

    Объем горючей массы, лx10-3/м

    Число троек

    1

    2

    3

    4

    5

    6

    7

    8

    10

    12

    14

    16

    20

    24

    0,5

    62,2

    107,2

    140,2

    165,6

    192,8

    229,5

    250,3

    275,9

    335,2

    375,0

    418,7

    491,8

    585,0

    685,9

    0,75

    65,3

    112,6

    147,2

    173,9

    202,4

    241,0

    262,8

    289,7

    352,0

    393,7

    439,6

    516,4

    614,3

    720,2

    1,0

    68,7

    135,0

    156,1

    184,9

    215,5

    256,7

    280,3

    309,2

    376,0

    421,2

    500,3

    552,7

    658,2

    791,8

    1,5

    74,4

    147,2

    171,0

    203,2

    247,8

    284,3

    310,8

    341,6

    445,5

    497,3

    554,5

    613,1

    733,4

    879,9

    2,5

    82,9

    165,5

    193,3

    241,0

    283,0

    323,6

    354,5

    390,2

    508,7

    569,1

    635,6

    705,7

    864,2

    1012,1


    ТУ 16.К99-061-2013
