СКАБ 660КГнг(А)-HF-ХЛл в

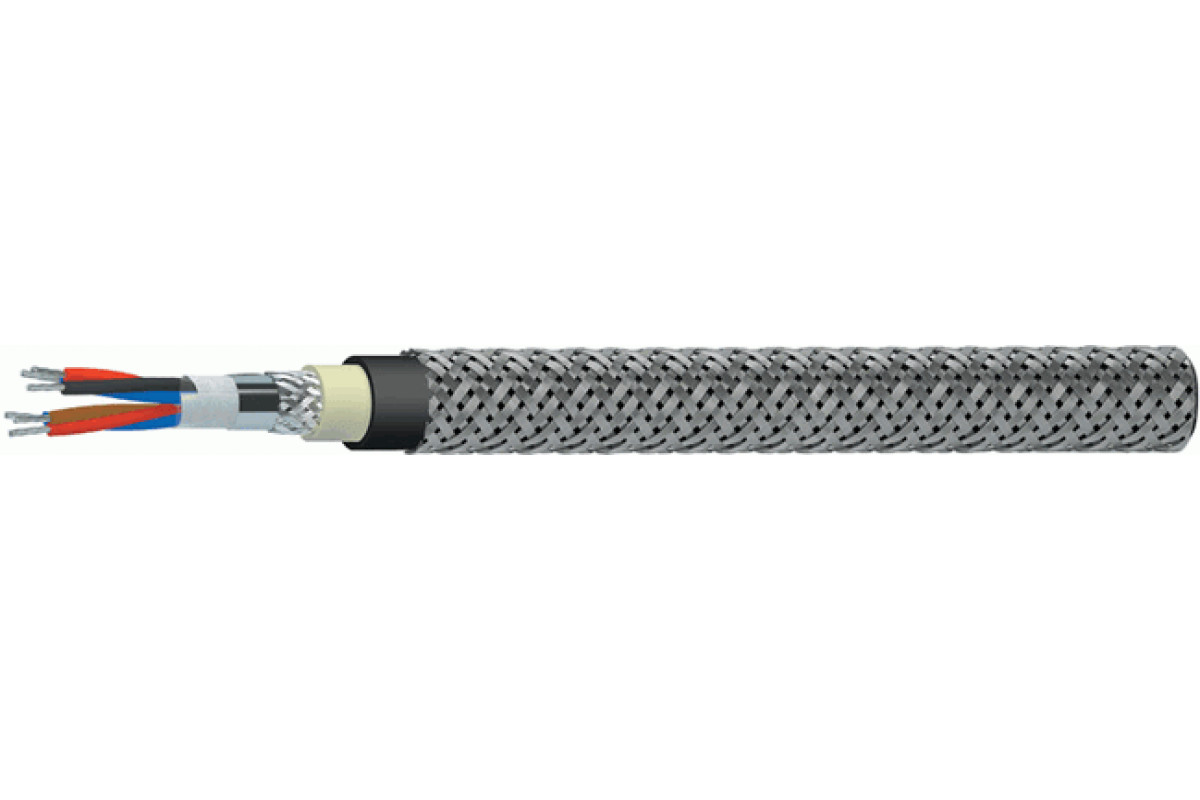

СКАБ 660КГнг(А)-HF-ХЛ Nx3xSл в – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки, бронированные

Эксплуатационная характеристика кабеля СКАБ 660КГнг(А)-HF-ХЛл в

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Возможно применять Кабель СКАБ 660КГнг(А)-HF-ХЛл в:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 660КГнг(А)-HF-ХЛл в:

Количество жил: 1-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Обмотка сердечника: водоблокирующая лента
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Период гарантийного обслуживания Кабель СКАБ 660КГнг(А)-HF-ХЛл в:

кабелей СКАБ 660КГнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660КГнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	13,5	12,6	14,3	15	15,9
2	19	18,6	21,2	22,5	24,3
3	19,2	19,3	21,5	22,8	24,8
4	20,9	20,7	23	24,5	27,2
5	22,4	22,2	24,6	26,9	29,5
6	23,9	23,9	26,9	29	31,7
7	23,9	23,9	26,9	29	31,7
8	25,3	26	28,8	31	33,9
10	29,5	30	32,9	35,5	40,5
12	30,3	30,8	33,8	36,9	41,6
14	31,6	32,2	35,3	39,5	43,5
16	33	33,8	38,3	41,4	45,9
20	36	37,5	41,8	45,5	50,8
24	40,8	41,3	46,1	50,5	55,9

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	234,4	254,6	271,2	304,1	354,2
2	389	429,8	485	550,6	653
3	422,1	495,1	538,7	624,3	760,1
4	499,9	566,5	623,2	730,8	926,6
5	568,1	641,6	710,8	863,3	1 097,2
6	630,1	716,9	824,2	1 000,9	1 247,8
7	659,4	783,6	871,6	1 065,6	1 341,9
8	722,3	857,3	984,6	1 178,9	1 491
10	918,9	1 055,4	1 183	1 426,4	1 993,3
12	992,8	1 148,9	1 300,6	1 611	2 217,8
14	1 089,5	1 264,7	1 431,7	1 930,4	2 459,8
16	1 179,5	1 382	1 747,5	2 113,2	2 764,3
20	1 373,1	1 803,4	2 041,8	2 544,4	3 319,9
24	1 763,7	2 065,4	2 394	2 984,5	3 882,2

Электрические параметры СКАБ 660КГнг(А)-HF-ХЛл в

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

Ном. сеч. жил, мм2	Объем горючей массы, лx10-3/м
	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	51,2	86,1	99,3	117,2	151,1	171,4	186,4	204,1	257,5	287,8	320,0	353,0	419,4	519,4
0,75	53,8	90,4	104,3	123,1	158,7	180,0	195,7	214,3	270,4	302,2	336,0	370,6	440,4	545,4
1,0	57,0	96,6	111,8	132,4	170,5	193,7	211,0	231,2	293,3	326,6	363,5	401,3	506,8	591,1
1,5	62,3	106,8	124,3	163,9	190,3	226,4	246,4	269,9	329,2	367,3	409,4	481,4	573,4	667,5
2,5	70,2	138,5	159,6	188,8	229,9	263,3	287,0	314,9	382,9	457,5	509,0	561,9	670,5	804,4

ТУ 16.К99-061-2013
