СКАБ 660нг(А)-HF-ХЛ

СКАБ 660нг(А)-HF-ХЛ – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными тройками, групповой прокладки

Прикладная характеристика кабеля СКАБ 660нг(А)-HF-ХЛ

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешается использовать Кабель СКАБ 660нг(А)-HF-ХЛ:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

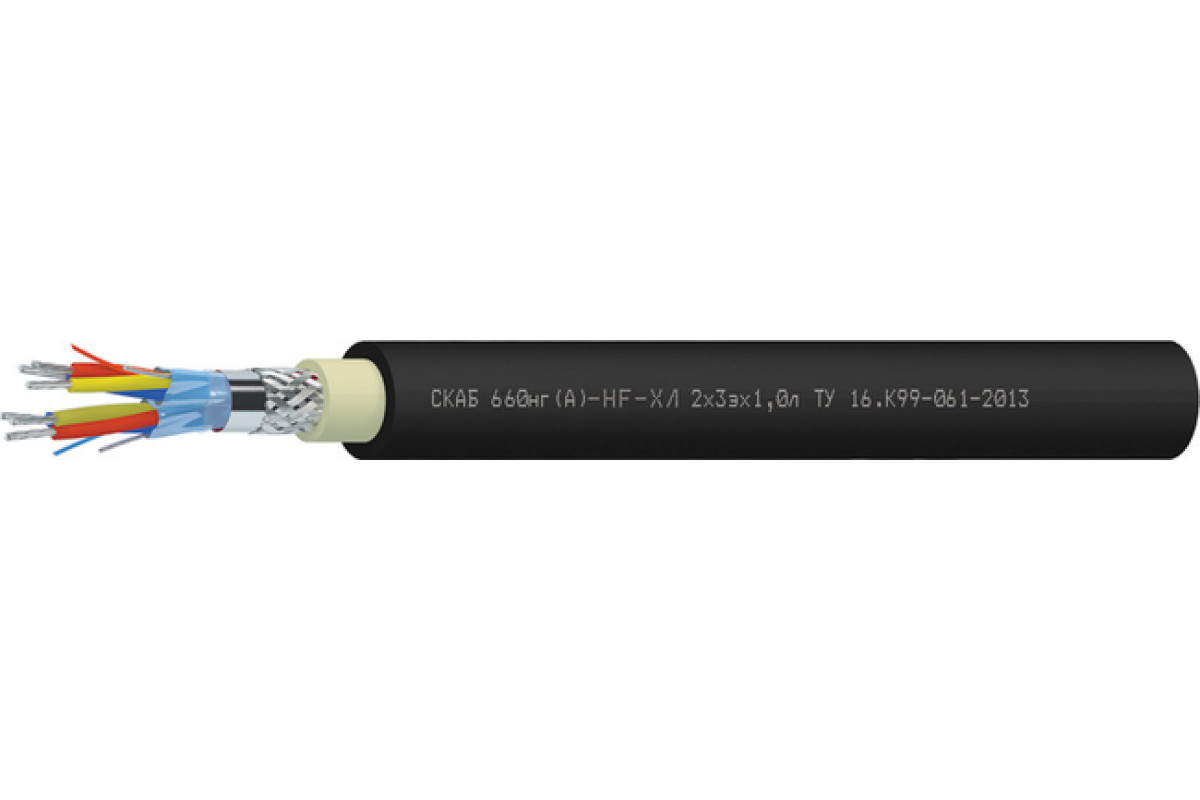

Конструкция Кабель СКАБ 660нг(А)-HF-ХЛ:

Количество жил: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного или синего цвета

Гарантийный срок эксплуатационной пригодности Кабель СКАБ 660нг(А)-HF-ХЛ:

кабелей СКАБ 660нг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	15	16	16,5	18,4	20,4
3	16	16,5	17,9	19,4	21,4
4	17	18,4	19,4	20,9	23,6
5	18,9	19,9	20,9	22,4	25,6
6	20,4	21,4	23,1	24,6	28,1
7	20,4	21,4	23,1	24,6	28,1
8	21,9	23,1	24,6	26,6	30,1
10	25,6	27,1	29,1	31,1	35,5
12	26,1	28,1	29,6	32,1	36,5
14	27,6	29,6	31,1	34	38,5
16	29,1	31,1	32,6	36	41
20	32,1	34,5	36,5	40	45,2
24	35,5	38	40,5	44,7	50,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	291	342,2	373,9	432	522,7
3	340,2	402,7	444,3	523,1	645,2
4	418,3	474,7	528,3	625,6	829,4
5	481,6	549,6	613,8	758,3	973,3
6	545,9	648,1	726,3	888,4	1 122,4
7	582,2	693,8	781,2	961,8	1 225
8	669,9	793,3	891,8	1 074,9	1 370,7
10	833,9	961,6	1 085,1	1 344,1	1 715,9
12	921,3	1 070,2	1 211,1	1 510,8	1 947
14	1 020,5	1 190,2	1 387,6	1 692,3	2 232,9
16	1 123,1	1 349,2	1 533,6	1 878,8	2 483,3
20	1 363,9	1 599,5	1 826,7	2 295,9	3 044,3
24	1 585,9	1 908,3	2 222	2 736,3	3 627,3

Электрические параметры СКАБ 660нг(А)-HF-ХЛ

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	132,6	151,2	188,1	213,9	240,1	252,3	287,3	347,8	379,4	416,4	454,9	559	644,7
0,75	142,9	177	204	232,4	270	283,8	313,5	380	415,5	456,8	524,9	614,4	712,2
1	165,1	188,4	217,6	248,3	288,8	303,9	338	407,7	446,4	516,6	564,7	661,8	767,9
1,5	180,8	207,2	240,1	283,8	322	339,4	375,5	479,1	524,1	576,5	630,9	743,7	878,5
2,5	202,9	233,6	280,8	323,8	365,6	386,3	428	546,4	599,2	660,2	726,2	872,4	1010,4

ТУ 16.К99-061-2013
