СКАБ 660Кнг(А)-LS

СКАБ 660Кнг(А)-LS – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, с индивидуально экранированными парами, групповой прокладки, бронированные

Функциональная роль кабеля СКАБ 660Кнг(А)-LS

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Допустимо задействовать Кабель СКАБ 660Кнг(А)-LS:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В грунтах категории I — III

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

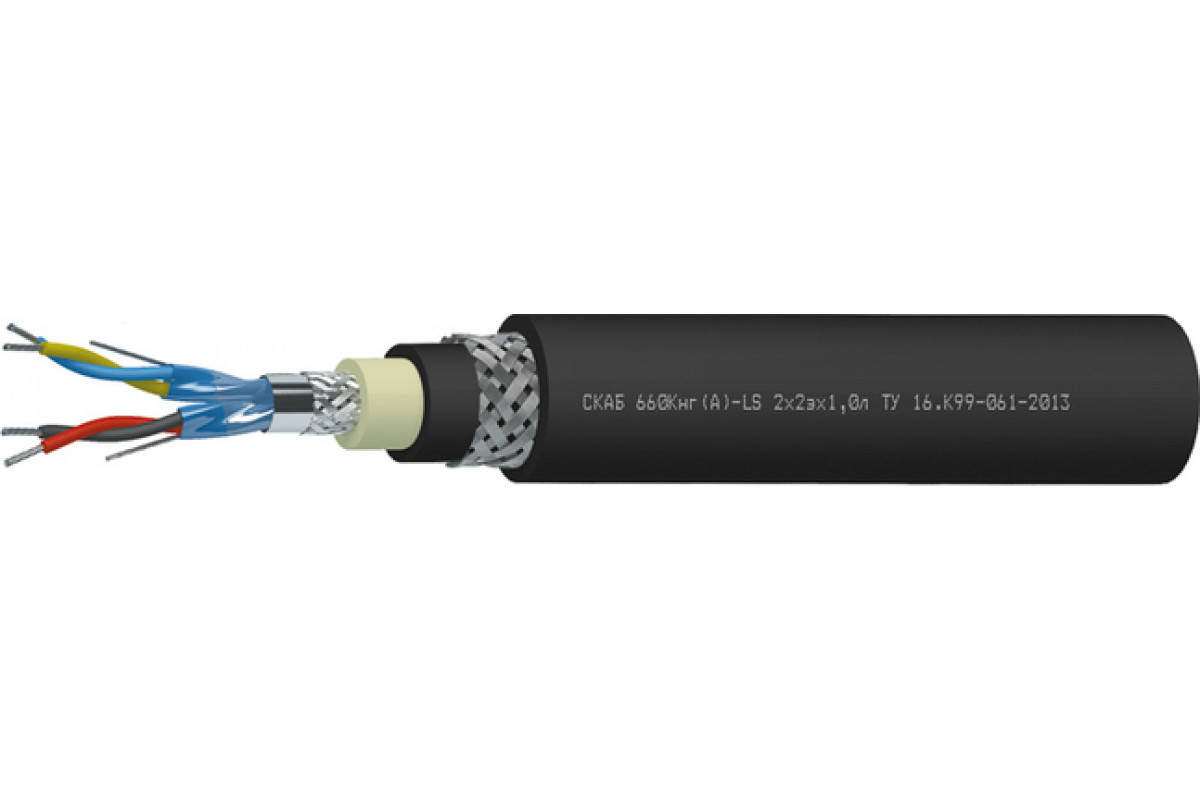

Конструкция Кабель СКАБ 660Кнг(А)-LS:

Количество жил: 2-24
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Экран пары: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный период работы Кабель СКАБ 660Кнг(А)-LS:

кабелей СКАБ 660Кнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660Кнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	18	19	19,5	20,5	22
3	19	19,5	20	21	23,4
4	20	20,5	21,5	22,9	25,3
5	21	22	22,9	24,8	26,8
6	22	23,4	24,8	26,3	29
7	22	23,4	24,8	26,3	29
8	24,3	25,3	26,3	27,8	30,5
10	26,8	28,5	29,5	31,5	35,4
12	27,3	29	30,5	32,5	36,4
14	29	30	31,5	34	37,9
16	30	31,5	33	35,9	39,8
20	32,5	34	36,4	39,3	43,3
24	35,9	37,9	39,8	42,8	48,2

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	541,4	605	614,4	729,6	825,5
3	591,2	663,9	732,9	813	935,9
4	683,3	769,1	825,1	919,5	1 100,7
5	787,2	858,1	922,3	1 066,5	1 274
6	861,2	946,4	1 050,8	1 210,9	1 456,7
7	890,6	979,6	1 090,2	1 262,4	1 528,4
8	968,6	1 099,4	1 215,6	1 383,1	1 681,4
10	1 201,5	1 361,6	1 476,6	1 683,9	2 209,8
12	1 281	1 458,3	1 587,7	1 821,8	2 400,5
14	1 420,9	1 576,7	1 720,9	2 183,1	2 670,3
16	1 525,7	1 695,8	1 904	2 365,2	2 954,1
20	1 742,9	2 146,9	2 400,9	2 826,4	3 479,6
24	2 179,4	2 543,1	2 779	3 282,4	4 055,6

Электрические параметры СКАБ 660Кнг(А)-LS

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Волновое сопротивление на частоте 31,25 кГц, Ом	80±20
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	119	133,2	164,7	185,5	206,8	214,8	236,1	294,6	317,7	345,8	375,2	435,2	526,8
0,75	127,8	143,5	177,7	200,7	224	233,2	265,4	320,4	346,3	377,4	410,2	502,9	577,1
1	135,4	165,7	188,9	213,7	238,9	249	283,5	342,6	370,6	404,6	465,2	539,8	622,8
1,5	161,5	181,4	207,5	235,3	263,6	275,2	315,6	379,5	411,5	449,8	517,2	601,3	711,5
2,5	180,2	203,4	233,6	265,5	300	313,8	357,7	431,1	468,5	513,1	589,8	707,1	814

ТУ 16.К99-061-2013
