Кабель СКАБ 660нг(А)-LSл

СКАБ 660нг(А)-LS – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, троечной скрутки, групповой прокладки

Функция кабеля СКАБ 660нг(А)-LSл

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для использования в качестве контрольных кабелей

Для использования в качестве инструментальных кабелей

Для цепей управления

Разрешается задействовать Кабель СКАБ 660нг(А)-LSл:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

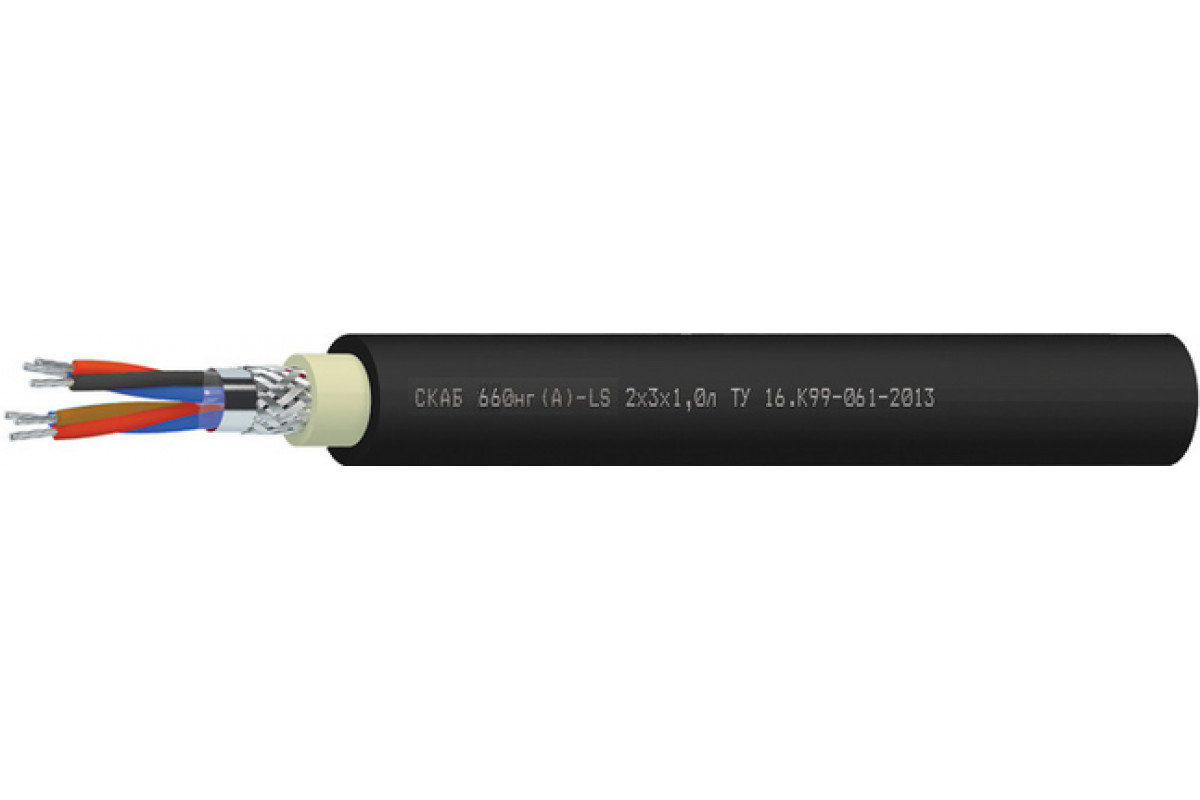

Конструкция Кабель СКАБ 660нг(А)-LSл:

Количество жил: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: троечная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийный интервал Кабель СКАБ 660нг(А)-LSл:

кабелей СКАБ 660нг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	10	10,5	11	11,5	12,5
2	14,5	15	16	17	19,4
3	15	16	17	18,4	20,9
4	16,5	17,9	18,4	19,9	22,4
5	17,9	18,9	20,4	21,9	24,6
6	19,4	20,4	21,9	23,6	26,6
7	19,4	20,4	21,9	23,6	26,6
8	20,9	21,9	23,6	25,6	29,1
10	24,1	25,6	27,6	30,1	34
12	25,1	26,6	28,6	31,1	35,5
14	26,1	28,1	30,1	32,6	37
16	27,6	29,6	31,6	34,5	39,5
20	30,6	32,6	35	38	43,7
24	34	36	39	42,5	48,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	158,1	174,5	189,9	218,1	262,7
2	270	303,8	334,4	410,6	501,8
3	312,1	355,8	415,9	493	615,7
4	363,2	438,3	490,8	587,6	770
5	437,9	504,8	568,5	710,5	926,5
6	493,9	572,6	671,1	833,9	1 062,7
7	523,6	611,5	719	899,7	1 157,5
8	579	703,5	820,8	1 003,2	1 297,7
10	749,7	875,6	995,9	1 221	1 625,7
12	822,2	968,8	1 109,1	1 370,8	1 836,5
14	906,5	1 072,9	1 234,3	1 571	2 066,8
16	994,2	1 183,5	1 400,5	1 740,3	2 340,6
20	1 170,6	1 438,5	1 661,3	2 126	2 865,1
24	1 397,6	1 673,6	1 981	2 531,3	3 363,4

Электрические параметры СКАБ 660нг(А)-LSл

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	74,3	125,5	143,5	165,9	203,4	228,4	240,6	265,7	329,5	362,6	398,6	435,9	511,4	618,4
0,75	79,5	135,8	156,1	194,6	222	249,7	263,5	300	363,7	398,7	439	480,7	591,1	683,2
1	83,8	144,7	180	208,2	237,8	276,6	291,8	322,6	391,5	429,6	473,6	544	638,6	738,9
1,5	91,3	173,1	198,8	230,7	272,9	307,7	325,2	362,1	437,6	481,2	557,1	610,2	717,7	851,1
2,5	101,5	195	225,2	271,1	311	353,4	374,1	414,6	528,8	580,9	640,8	702,9	848,2	983

ТУ 16.К99-061-2013
