Оперативное использование кабеля СКАБ 660Кнг(А)-HF-ХЛл
Можно задействовать Кабель СКАБ 660Кнг(А)-HF-ХЛл:
Овальность поперечного сечения кабелей не более 10%
Защищены от грызунов
Соответствует требованиям Российского морского регистра судоходства (РМРС).
Соответствует требованиям Российского речного регистра (РРР)
Минимальный срок службы
40 летМинимальный радиус изгиба, DH*
монтаж: 10?DHэксплуатация: 10?DH
Диапазон температур, °С
эксплуатация: от –80 до +80монтаж: от –50 до +50
* DH — наружный размер кабеля

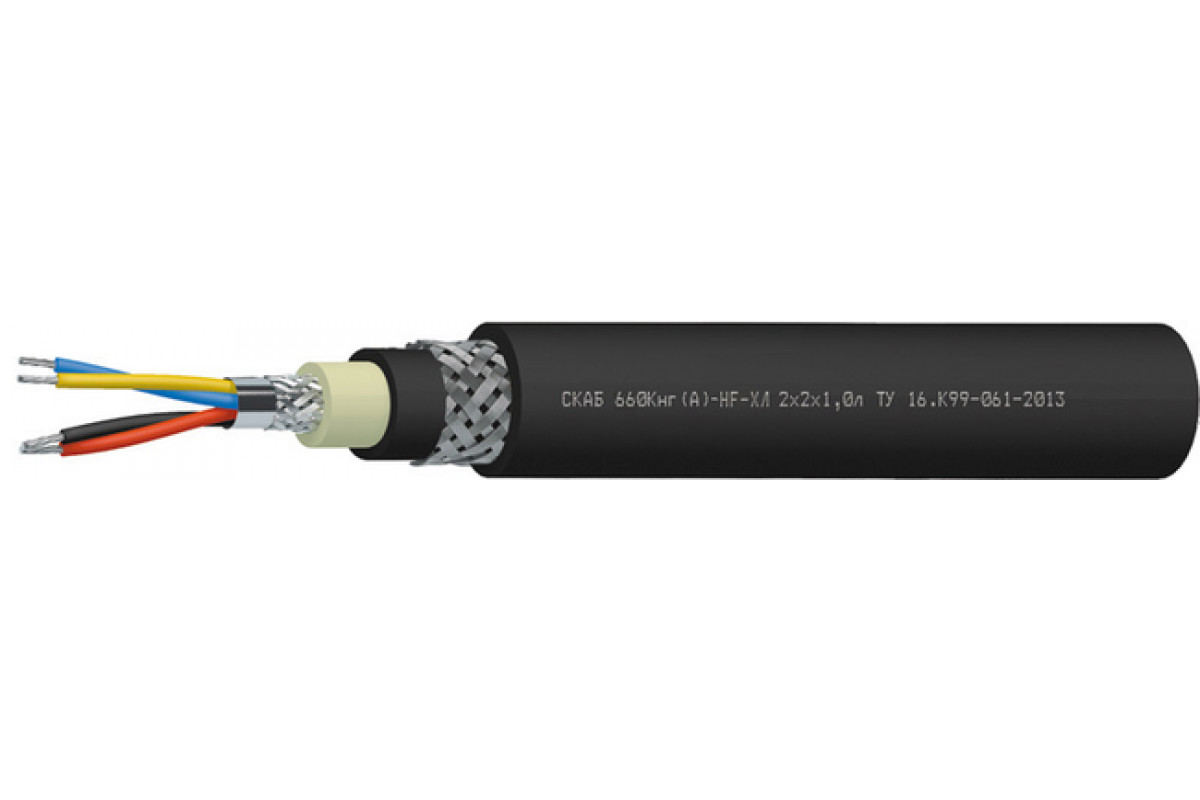

Конструкция Кабель СКАБ 660Кнг(А)-HF-ХЛл:
Количество жил: 1-24
Сечение жил: 0,5-2,5 мм2
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: парная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке
Период гарантии Кабель СКАБ 660Кнг(А)-HF-ХЛл:
кабелей СКАБ 660Кнг(А)-HF-ХЛ
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления
Класс пожарной опасности
кабелей СКАБ 660Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1Нераспространение горения при групповой прокладке (категория А)
Наружный размер кабелей, DH, не более, мм
| Число пар в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 1 | 14,5 | 15 | 15,5 | 16 | 17 |
| 2 | 17,5 | 18 | 19 | 20 | 21,5 |
| 3 | 18 | 19 | 19,5 | 20,5 | 22,9 |
| 4 | 19 | 20 | 20,5 | 22 | 24,3 |
| 5 | 20 | 21 | 22 | 23,4 | 26,3 |
| 6 | 21,5 | 22 | 23,4 | 25,3 | 27,8 |
| 7 | 21,5 | 22 | 23,4 | 25,3 | 27,8 |
| 8 | 22,9 | 24,3 | 25,3 | 26,8 | 29,5 |
| 10 | 25,8 | 26,8 | 28,5 | 30,5 | 34 |
| 12 | 26,3 | 27,8 | 29 | 31 | 34,9 |
| 14 | 27,3 | 29 | 30,5 | 32,5 | 36,4 |
| 16 | 28,5 | 30 | 31,5 | 34 | 38,4 |
| 20 | 30,5 | 32,5 | 34,9 | 37,4 | 41,8 |
| 24 | 33,5 | 35,9 | 37,9 | 40,8 | 46,2 |
Расчетная масса 1 км кабелей, кг
| Число пар в кабелях, N | Cечение жил, S, мм2 | ||||
| 0,5 | 0,75 | 1 | 1,5 | 2,5 | |
| 1 | 318,6 | 338,4 | 356,6 | 386,5 | 432,6 |
| 2 | 479,6 | 521,3 | 554,6 | 662,2 | 756,5 |
| 3 | 521,1 | 569,1 | 610,2 | 732,6 | 850,1 |
| 4 | 577,8 | 635,8 | 733,6 | 827,7 | 973,5 |
| 5 | 688,5 | 756,1 | 815,1 | 927,5 | 1 130 |
| 6 | 747,8 | 830,6 | 901,5 | 1 061,7 | 1 288,7 |
| 7 | 767,3 | 856,2 | 933,1 | 1 104,8 | 1 351,5 |
| 8 | 832,7 | 928,3 | 1 045,2 | 1 232,9 | 1 519,3 |
| 10 | 1 027,9 | 1 156,7 | 1 262,8 | 1 499,7 | 1 854,1 |
| 12 | 1 075 | 1 231,3 | 1 388,8 | 1 617 | 2 166,7 |
| 14 | 1 175,2 | 1 360,5 | 1 502,1 | 1 756,9 | 2 365,8 |
| 16 | 1 296,1 | 1 465,5 | 1 620,7 | 2 098,1 | 2 608,2 |
| 20 | 1 470,9 | 1 674 | 2 052,8 | 2 462,4 | 3 088,4 |
| 24 | 1 850,9 | 2 107,3 | 2 378 | 2 853,7 | 3 647,5 |
Электрические параметры СКАБ 660Кнг(А)-HF-ХЛл
Электрические параметры | Номинальное сечение жил S, мм2 | ||||
0,5 | 0,75 | 1,0 | 1,5 | 2,5 | |
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км | 40,7 | 26,0 | 22,3 | 14,3 | 7,63 |
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом | 25 | 25 | 25 | 40 | 60 |
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм | 100 | ||||
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ | 200 | ||||
Волновое сопротивление на частоте 31,25 кГц, Ом | 80±20 | ||||
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн | 1 | ||||
Рабочее переменное (постоянное) напряжение, не более, В | 660 (1000) | ||||
Техсправка по пожарной нагрузке
| Объем горючей массы, лx10-3/м | ||||||||||||||
| Ном. сеч. жил, мм2 | Число пар | |||||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 14 | 16 | 20 | 24 | |
| 0,5 | 260,4 | 280,3 | 324,8 | 356,7 | 389,5 | 397,7 | 430,3 | 519 | 547,9 | 585,9 | 626,5 | 709,4 | 869,3 | 794,8 |
| 0,75 | 275,5 | 297,4 | 345,6 | 380,5 | 416,4 | 425,6 | 471,8 | 557,6 | 589,6 | 631,7 | 676,4 | 834,4 | 940,5 | 904,4 |
| 1 | 288,5 | 328,6 | 363,3 | 400,9 | 439,4 | 449,5 | 498,9 | 590,6 | 625,5 | 670,9 | 775,9 | 887,2 | 1006,5 | 966,1 |
| 1,5 | 326,7 | 354,1 | 392,8 | 434,8 | 477,8 | 489,4 | 547,7 | 645,8 | 685,2 | 765,2 | 858,9 | 975,3 | 1126,9 | 1073,9 |
| 2,5 | 358,3 | 389,9 | 434,4 | 482,3 | 535,2 | 549 | 610,9 | 752,6 | 806,5 | 866,9 | 964,5 | 1122,1 | 1271,2 | 1237,5 |
ТУ 16.К99-061-2013
