Кабель СКАБ 660нг(А)-LSл

СКАБ 660нг(А)-LS – кабели универсальные СКАБ ® для КИПиА на напряжение до 660 В, парной скрутки, групповой прокладки

Использование кабеля СКАБ 660нг(А)-LSл

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для RS-485, Profibus-PA, Foundation Fieldbus и HART

Для использования в качестве контрольных кабелей

Для использования в качестве инструментальных кабелей

Для цепей управления

Возможно использовать Кабель СКАБ 660нг(А)-LSл:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

В качестве контрольных кабелей

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +60
монтаж: от –15 до +50
* D_H — наружный размер кабеля

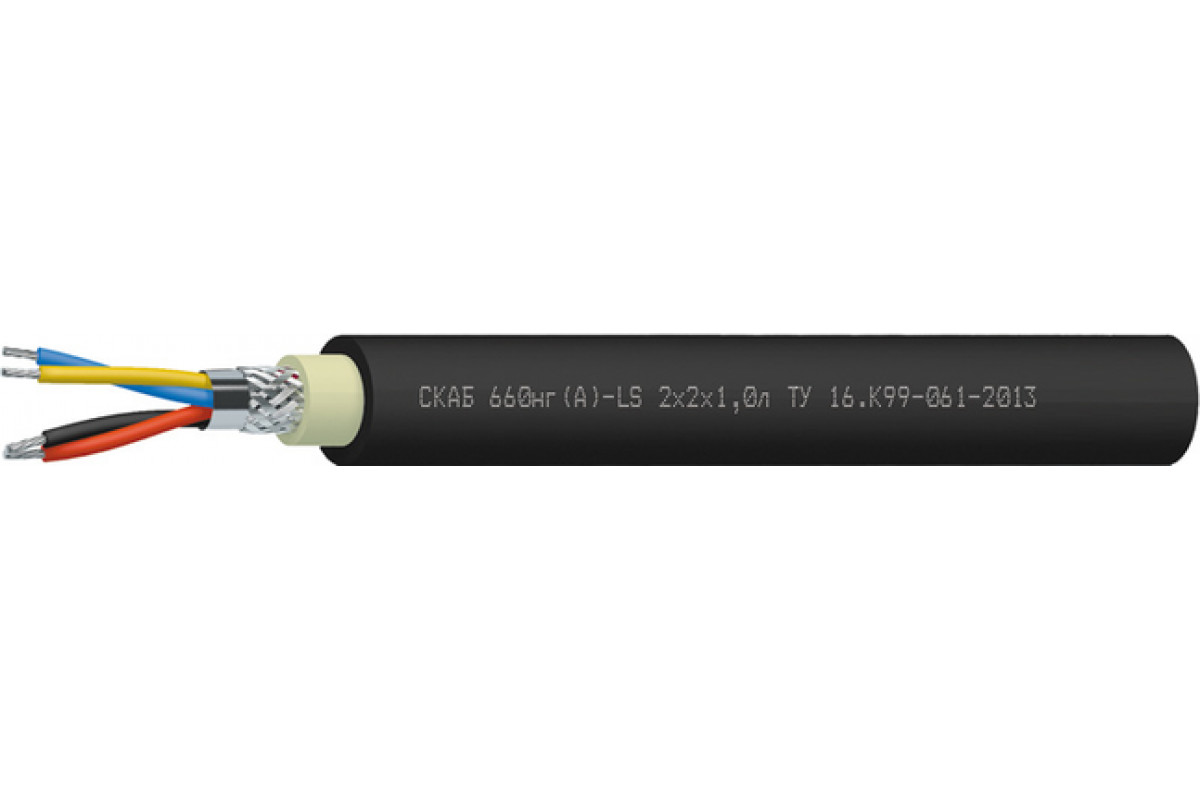

Конструкция Кабель СКАБ 660нг(А)-LSл:

Количество жил: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением
Скрутка: парная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийное обслуживание Кабель СКАБ 660нг(А)-LSл:

кабелей СКАБ 660нг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 660нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	9,5	10	10,5	11	12
2	12,5	13	14	15	16,5
3	13	14	14,5	15,5	17,9
4	14	15	15,5	17	18,9
5	15	16	17	18,4	20,9
6	16,5	17	18,4	19,9	22,4
7	16,5	17	18,4	19,9	22,4
8	17,9	18,9	19,9	21,4	24,1
10	20,4	21,4	23,1	25,1	28,6
12	20,9	22,4	23,6	25,6	29,1
14	21,9	23,6	25,1	27,1	30,6
16	23,1	24,6	26,1	28,6	32,6
20	25,1	27,1	29,1	31,6	36
24	28,1	30,1	32,1	35	40

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	142,1	155,5	167,2	188,7	222,6
2	238,4	265,2	288,7	350,4	420,8
3	270	303,1	334,6	410,6	501,2
4	310,1	351,4	409	481,9	596,7
5	372	422	468,1	556	720,5
6	415,1	475	529,9	657,7	844,5
7	435	500,9	561,8	701,3	907,7
8	479,6	552,3	646,7	800	1 010,7
10	602,3	717,2	803,8	968,3	1 265,3
12	655	783,7	882,9	1 074,5	1 413,6
14	738,8	859,3	974,3	1 189	1 576,9
16	805,7	939,6	1 070,6	1 348,5	1 745,3
20	939,6	1 103,7	1 297,9	1 598,4	2 126,6
24	1 117,3	1 318,7	1 505	1 902,9	2 533,8

Электрические параметры СКАБ 660нг(А)-LSл

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Отношение индуктивности к электрическому сопротивлению двух жил пары, не более, мкГн/Ом	25	25	25	40	60
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость пар, пересчитанная на 1 км, не более, нФ	200
Индуктивность двух жил пары, пересчитанная на 1 км, не более, мГн	1
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число пар
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	67,5	111,9	125,5	143,1	175	195	203,2	223,2	276,3	298,8	327,9	356,2	413,7	500,5
0,75	71,9	120,8	135,8	155,4	190,1	212,4	221,6	243,8	304,2	329,4	359,6	391,1	455,1	550,7
1	75,7	128,2	144,7	179,5	203,1	227,1	237,2	270,1	326,4	353,9	386,6	421	516,6	593,7
1,5	81,9	140,8	173,1	198,1	224,7	260,7	272,3	300,2	363,2	394,6	431,9	496,5	578,1	668,2
2,5	90,6	172,4	195	224,1	264	298,3	312	344,3	439,9	477,5	522,3	569,3	666,9	786,5

ТУ 16.К99-061-2013
