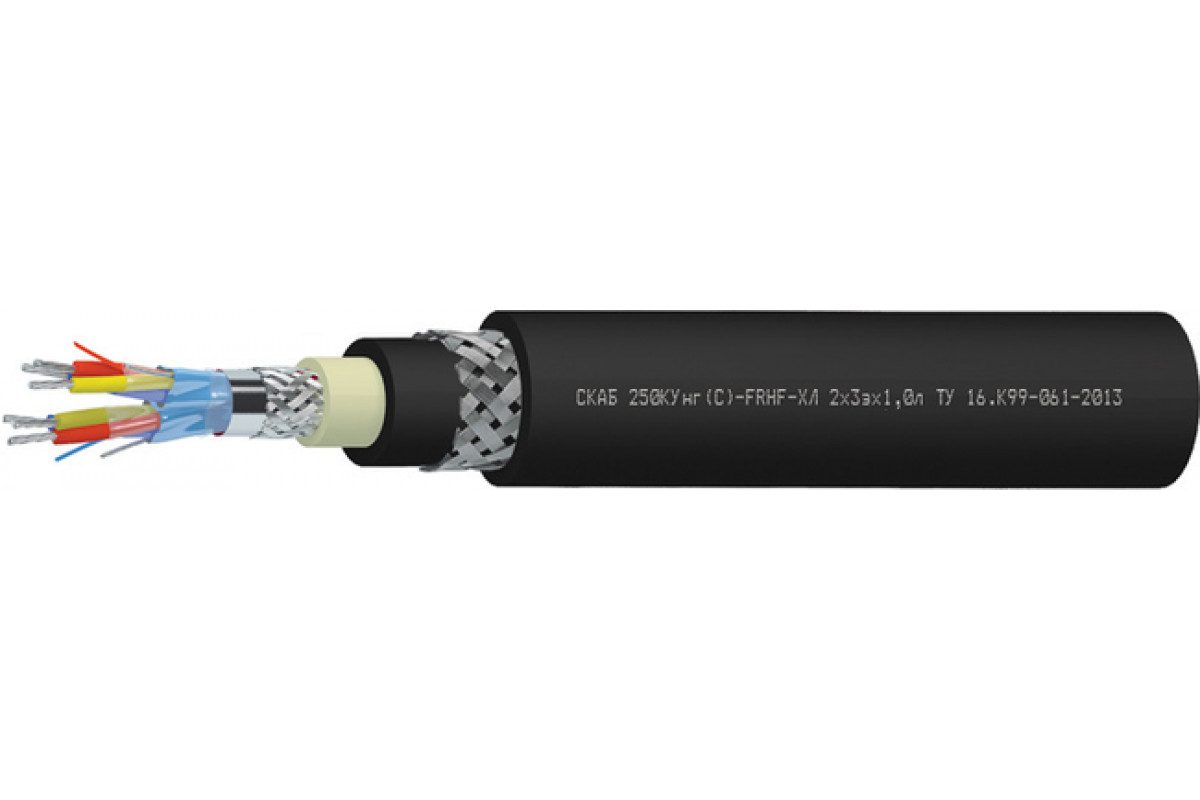

Кабель СКАБ 250КУнг(C)-FRHF-ХЛ

СКАБ 250КУнг(С)-FRHF-ХЛ – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, с индивидуально экранированными тройками, групповой прокладки, огнестойкие, бронированные

Оперативная цель кабеля СКАБ 250КУнг(C)-FRHF-ХЛ

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо использовать Кабель СКАБ 250КУнг(C)-FRHF-ХЛ:

В грунтах категории I — III

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250КУнг(C)-FRHF-ХЛ:

Количество троек: 2-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка:троечная
Экран тройки: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийный срок службы Кабель СКАБ 250КУнг(C)-FRHF-ХЛ:

кабелей СКАБ 250КУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	19,4	19,9	20,9	22,3	24,7
3	19,9	20,9	22,3	23,3	25,7
4	21,4	22,8	24,2	25,7	27,2
5	23,3	24,7	25,7	27,2	30,1
6	25,2	26,2	27,2	29,6	32,1
7	25,2	26,2	27,2	29,6	32,1
8	26,7	28,1	29,6	31,6	35
10	30,1	32,1	33,6	36,5	39,9
12	31,1	33,1	35	37,5	40,9
14	32,6	34,5	36,5	39,4	42,9
16	34,5	36,5	38	40,9	45,3
20	37,5	39,4	41,9	45,3	50,2
24	40,9	43,4	46,3	50,2	55,6

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
2	541,7	587	674,2	750,4	864,6
3	600,9	703	757,5	855,4	1 001,4
4	724,1	794,6	859,7	979,3	1 222,7
5	808,1	895,1	971,2	1 143,6	1 398,9
6	895	1 021,2	1 112,7	1 307,2	1 607,9
7	930	1 065,5	1 166,1	1 378,2	1 708,6
8	1 042,9	1 191,5	1 304,2	1 551	1 887,8
10	1 259,8	1 449,9	1 591,2	1 896,8	2 515,9
12	1 389,3	1 567	1 728,9	2 221,9	2 760,4
14	1 507,1	1 711,7	1 933,9	2 435,7	3 093,5
16	1 630,2	1 889,9	2 251,5	2 697	3 385,4
20	2 072,3	2 394,7	2 645,9	3 194,7	4 086,3
24	2 396,1	2 776,7	3 138,3	3 778,2	4 768,3

Электрические параметры СКАБ 250КУнг(C)-FRHF-ХЛ

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	260	283,9	332,1	368	404,8	417,1	473,2	561,2	598,5	645,3	694,5	852,4	974,6
0,75	276,2	318,1	355	394,6	454,3	468,1	509,7	605,9	647,6	699,3	780,5	933,8	1064,8
1	305,6	334,9	374,7	417,3	480,9	496,1	544,5	644,3	689,5	772,3	871,2	996,8	1172,5
1,5	363,5	401,9	473,3	533,5	591,3	611,9	669,8	866,9	928,4	1004,9	1090,1	1291	1472,1
2,5	329,7	362,8	407,4	475,2	529	546,5	596,7	735	817,2	890,9	960,5	1106,6	1297,3

ТУ 16.К99-061-2013
