Кабель СКАБ 250нг(А)-FRLSл

СКАБ 250нг(А)-FRLS – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, огнестойкие

Технологическое применение кабеля СКАБ 250нг(А)-FRLSл

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Для систем противоаварийной защиты

Для подключения промышленных датчиков, контроллеров, расходомеров, газоанализаторов

Возможно применять Кабель СКАБ 250нг(А)-FRLSл:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

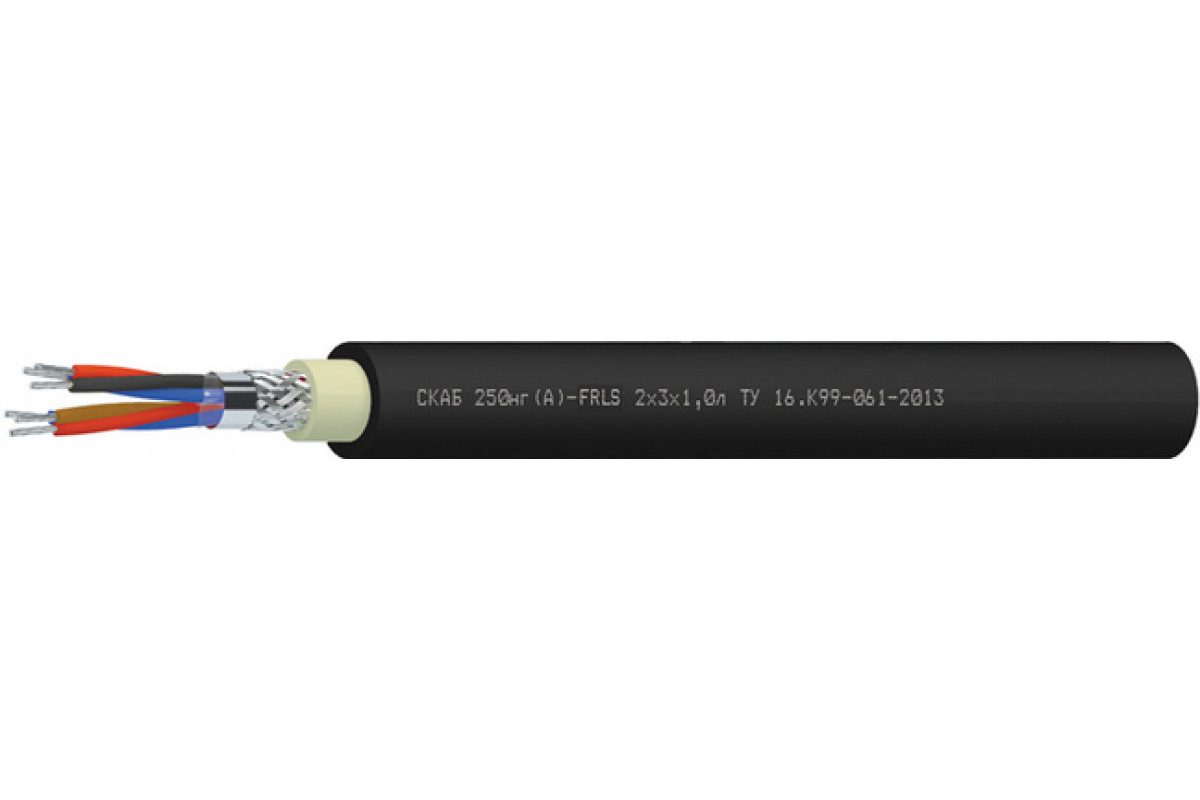

Конструкция Кабель СКАБ 250нг(А)-FRLSл:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета

Гарантийные обязательства Кабель СКАБ 250нг(А)-FRLSл:

кабелей СКАБ 250нг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250нг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	9,4	9,9	10,4	10,9	11,9
2	13,9	14,4	15,4	16,4	18,8
3	14,4	15,4	16,4	17,8	19,8
4	15,9	17,3	17,8	19,3	21,3
5	17,3	18,3	19,8	21,3	23,7
6	18,8	19,8	21,3	23,2	25,7
7	18,8	19,8	21,3	23,2	25,7
8	20,3	21,3	23,2	25,2	28,2
10	23,7	25,2	27,2	29,7	33,1
12	24,7	26,2	28,2	30,7	34,1
14	25,7	27,7	29,7	32,2	35,6
16	27,2	29,2	31,2	34,1	37,6
20	30,2	32,2	34,6	37,6	42,1
24	33,6	35,6	38,6	42,1	47,5

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	156,6	173	188,1	216,1	260,3
2	266,9	300,2	330	406,1	495,4
3	307,3	350	410	486,1	607,6
4	356,9	431,1	482,9	578,5	759,3
5	428,6	495,8	558,6	700,5	913
6	483,2	562,2	659,2	820,3	1 047,9
7	511,3	599,3	705,2	883,4	1 140
8	566,3	689,9	806,3	984,9	1 276,2
10	732,2	858,9	976,1	1 198,2	1 598,8
12	803,1	948,8	1 085,3	1 343,4	1 804,1
14	884,2	1 049,7	1 206,6	1 539,1	2 029,1
16	968,8	1 154,7	1 368,8	1 703,9	2 300,3
20	1 138,8	1 405,5	1 621,7	2 077,7	2 811,2
24	1 359,4	1 630,4	1 933,5	2 476,7	3 298,7

Электрические параметры СКАБ 250нг(А)-FRLSл

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	150
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	63,4	109	126,3	147,2	182,5	206	218,2	241,5	310,5	342,9	377,9	414,2	487,5	591,4
0,75	68,1	118,3	137,7	174,1	199,8	225,7	239,5	282,7	343,3	377,5	416,8	457,4	565	654,4
1	72	126,4	160,2	186,6	214,5	259,4	274,6	304,2	369,8	407,3	450,1	519	611	708,2
1,5	78,7	152,7	177,4	207,5	255,8	289,2	306,7	341,9	414	456,9	531,2	582,9	687,6	834,2
2,5	88	172,7	201,7	253,7	292	332,7	353,3	392,2	502,2	553,5	611,9	672,4	831,1	963,9

ТУ 16.К99-061-2013
