Кабель СКАБ 250КУнг(C)-FRHF-ХЛл

СКАБ 250КУнг(С)-FRHF-ХЛ - кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные

Прикладное свойство кабеля СКАБ 250КУнг(C)-FRHF-ХЛл

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо применять Кабель СКАБ 250КУнг(C)-FRHF-ХЛл:

В грунтах категории I — III

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В химически агрессивных средах

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

50 лет

Минимальный радиус изгиба, D_H*

монтаж: 5?D_H
эксплуатация: 5?D_H

Диапазон температур, °С

эксплуатация: от –80 до +125
монтаж: от –50 до +50
* D_H — наружный размер кабеля

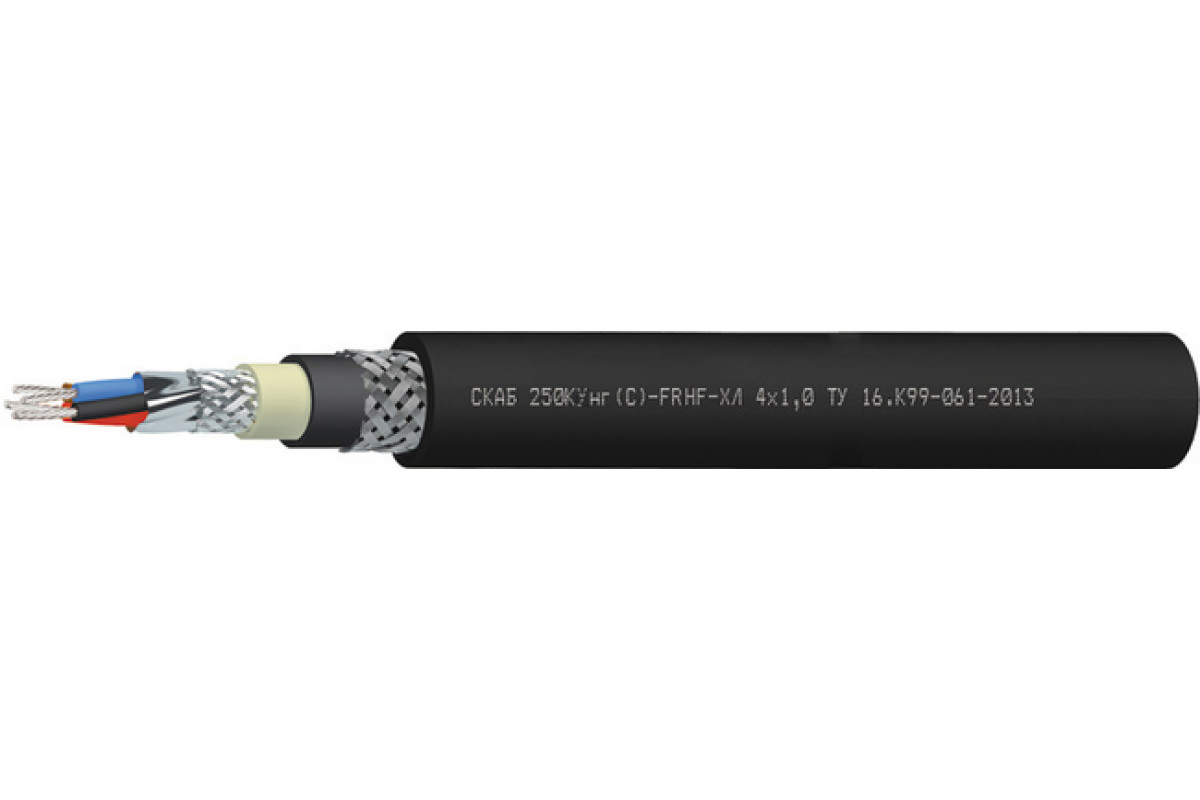

Конструкция Кабель СКАБ 250КУнг(C)-FRHF-ХЛл:

Количество жил: 4-37 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: термопластичный полиуретан, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный период использования Кабель СКАБ 250КУнг(C)-FRHF-ХЛл:

кабелей СКАБ 250КУнг(С)-FRHF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КУнг(С)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П3.1.1.2.2
Нераспространение горения при групповой прокладке (категория C)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	15,4	15,9	15,9	16,9	17,9
5	15,9	16,4	16,9	17,9	18,9
6	16,4	16,9	17,9	18,4	19,9
7	16,4	16,9	17,9	18,4	19,9
8	17,4	17,9	18,4	19,4	20,9
10	18,9	19,4	20,4	21,4	24,2
12	19,4	19,9	20,9	22,3	24,7
14	19,9	20,9	21,4	23,3	25,2
19	20,9	22,3	23,3	25,2	27,2
24	24,2	25,2	26,7	28,6	31,1
27	24,7	25,7	27,2	29,1	31,6
30	25,2	26,7	28,1	30,1	32,6
37	26,7	28,1	29,6	31,6	35,5

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
4	356,4	384,1	407,6	454,9	523,3
5	386,2	420,1	450,1	500,6	586,2
6	417,5	454,4	489,5	549,7	647,5
7	427,5	467,5	505,7	571,7	679,4
8	457,8	502,7	544,7	620	740,6
10	524,1	582,7	634,1	725,5	924,5
12	556,1	620,4	677,3	830	1 004,5
14	591,6	664,9	730,9	898,5	1 095,3
19	684,6	819,3	905,8	1 065	1 318,8
24	851,1	962,7	1 071,5	1 297,5	1 641,5
27	893,6	1 015,3	1 131,6	1 377	1 819,2
30	943,3	1 075,3	1 231,3	1 492,1	1 942,3
37	1 054,8	1 240	1 397,1	1 703,8	2 237,4

Электрические параметры СКАБ 250КУнг(C)-FRHF-ХЛл

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	24,8	18,2	12,2	7,56
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100	100	100	100	100
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число жил
	4	5	6	7	8	10	12	14	19	24	27	30	37
0,5	126,3	137,3	148,4	154,4	163	187,6	198,3	211,8	244,1	347,2	362,4	381	495,8
0,75	132,6	144,2	155,8	162,1	171,1	197	208,2	222,4	256,3	364,6	380,5	400	520,6
1	138,6	151,2	163,7	170,6	180,3	208,2	220,5	235,9	332	387,6	404,9	426,2	554
1,5	148,7	162,8	176,9	184,6	195,6	227	240,9	317	363,3	501,4	522,3	548,4	613,4
2,5	163,7	180,2	196,6	205,8	218,6	315,3	333,1	355,9	410,3	578,6	603,2	634	706,1

ТУ 16.К99-061-2013
