СКАБ 250КГнг(А)-LSл

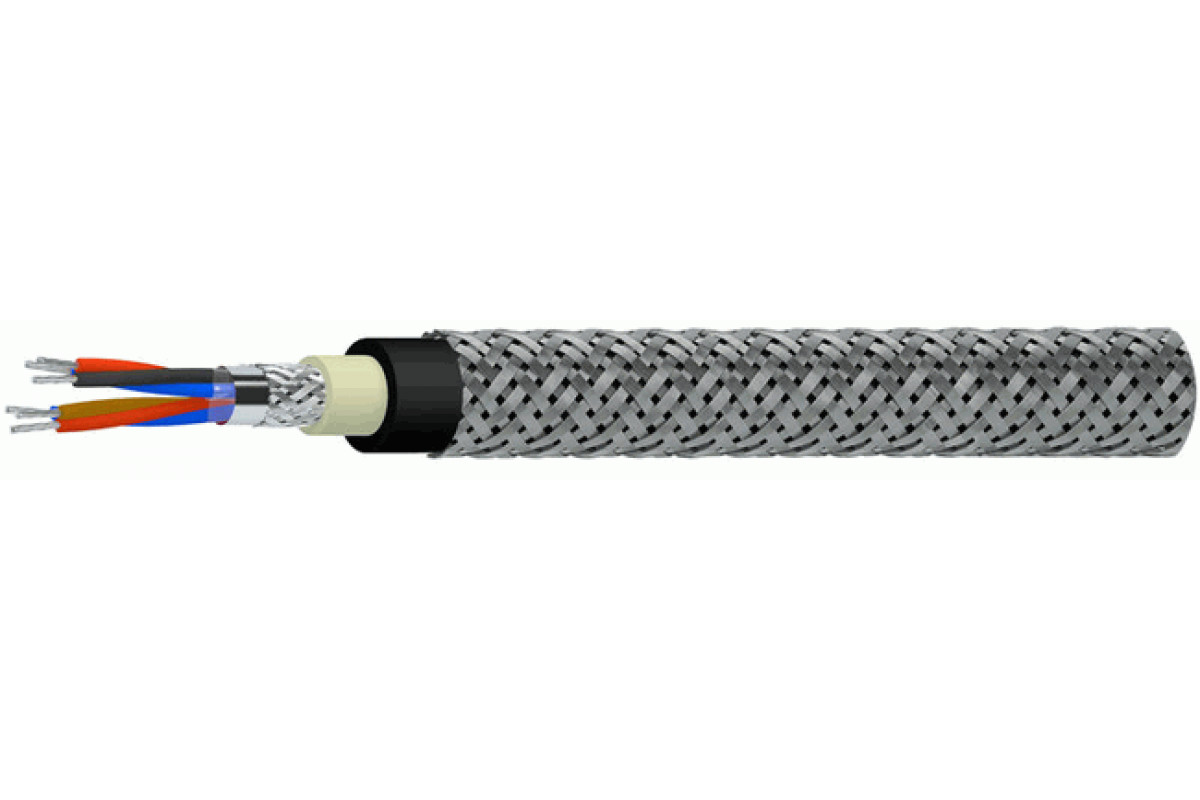

СКАБ 250КГнг(А)-LS Nx3xSл – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, бронированные

Цель кабеля СКАБ 250КГнг(А)-LSл

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Допустимо эксплуатировать Кабель СКАБ 250КГнг(А)-LSл:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i (с оболочкой синего цвета)

Внутри и вне помещений

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 5?D_H
монтаж: 5?D_H

Диапазон температур, °С

эксплуатация: от –53 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

Конструкция Кабель СКАБ 250КГнг(А)-LSл:

Количество троек: 1-24 (в зависимости от сечения жил)
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция пониженной пожарной опасности
Скрутка: троечная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, черного или синего цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%

Гарантийный период работы Кабель СКАБ 250КГнг(А)-LSл:

кабелей СКАБ 250КГнг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250КГнг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	10,3	10,8	10,8	11,8	12,8
2	13,8	14,8	15,3	16,8	18,7
3	14,8	15,3	15,8	17,8	19,7
4	15,8	16,8	17,3	19,2	21,2
5	16,8	17,8	18,7	21,2	23,2
6	17,8	19,7	20,2	22,7	25,6
7	17,8	19,7	20,2	22,7	25,6
8	19,7	20,7	21,7	24,6	27,1
10	22,2	24,6	25,1	28,6	32,1
12	23,2	25,1	26,1	29,6	32,6
14	24,6	26,1	27,1	31,1	35
16	25,6	27,6	28,6	32,6	36,5
20	28,1	30,6	31,6	36	40,5
24	31,1	33,6	35	40	44,9

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	196,9	215,2	232	261,8	311
2	310,2	346,6	380,8	445,4	561,6
3	347,9	394,4	439,3	520,1	671
4	394	453,4	507	631,8	794,5
5	444	537	603,3	727,4	950,5
6	518,7	600,9	679,5	823,2	1 107,3
7	542,4	633,1	722,5	880,5	1 192,8
8	593,4	697,7	794,1	1 004,7	1 329,2
10	706,9	884	1 009,7	1 240,5	1 649,4
12	769,6	964,3	1 109,9	1 376	1 843,3
14	870,5	1 060,4	1 221,4	1 526,9	2 200,2
16	945,6	1 159,1	1 338,1	1 680,7	2 423
20	1 124,5	1 352,9	1 578,7	2 176,1	2 919,8
24	1 293,8	1 597,6	2 011,2	2 568,7	3 464,1

Электрические параметры СКАБ 250КГнг(А)-LSл

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	53	88,2	100,1	114,9	130,5	159	166,8	183,5	220,2	240,1	280,7	305,7	358,3	412,5
0,75	57,2	96,6	110,1	126,7	157,1	176,1	184,9	203,9	262,7	285,9	315	343,4	401	487
1	60,8	103,8	118,6	137	169,9	190,7	200,4	221,3	285,3	312,8	342,8	374,1	437,6	531,5
1,5	66,8	115,8	132,8	167,6	191,1	215,1	226,4	268	324,8	354,4	389,3	425,4	524,9	605,6
2,5	75,2	145,8	166,8	193,1	237,8	267,5	281,2	312,8	377,5	413	479,9	524,2	613,8	745,7

ТУ 16.К99-061-2013
