СКАБ 250Кнг(А)-HF-ХЛл

СКАБ 250Кнг(А)-HF-ХЛ Nx3xSл – кабели универсальные СКАБ ® для КИПиА на напряжение до 380 В, троечной скрутки, групповой прокладки, бронированные

Целевая характеристика кабеля СКАБ 250Кнг(А)-HF-ХЛл

Для присоединения к стационарным электрическим приборам

Для аналоговой и цифровой связи и цепей контроля (EN 50288-7)

Разрешено задействовать Кабель СКАБ 250Кнг(А)-HF-ХЛл:

Во взрывоопасных зонах по ГОСТ IEC 60079

В искробезопасных цепях Ex-i

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

В грунтах категории I — III

Овальность поперечного сечения кабелей не более 10%

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Соответствует требованиям Российского речного регистра (РРР)

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация: 10?D_H

Диапазон температур, °С

эксплуатация: от –80 до +90
монтаж: от –50 до +50
* D_H — наружный размер кабеля

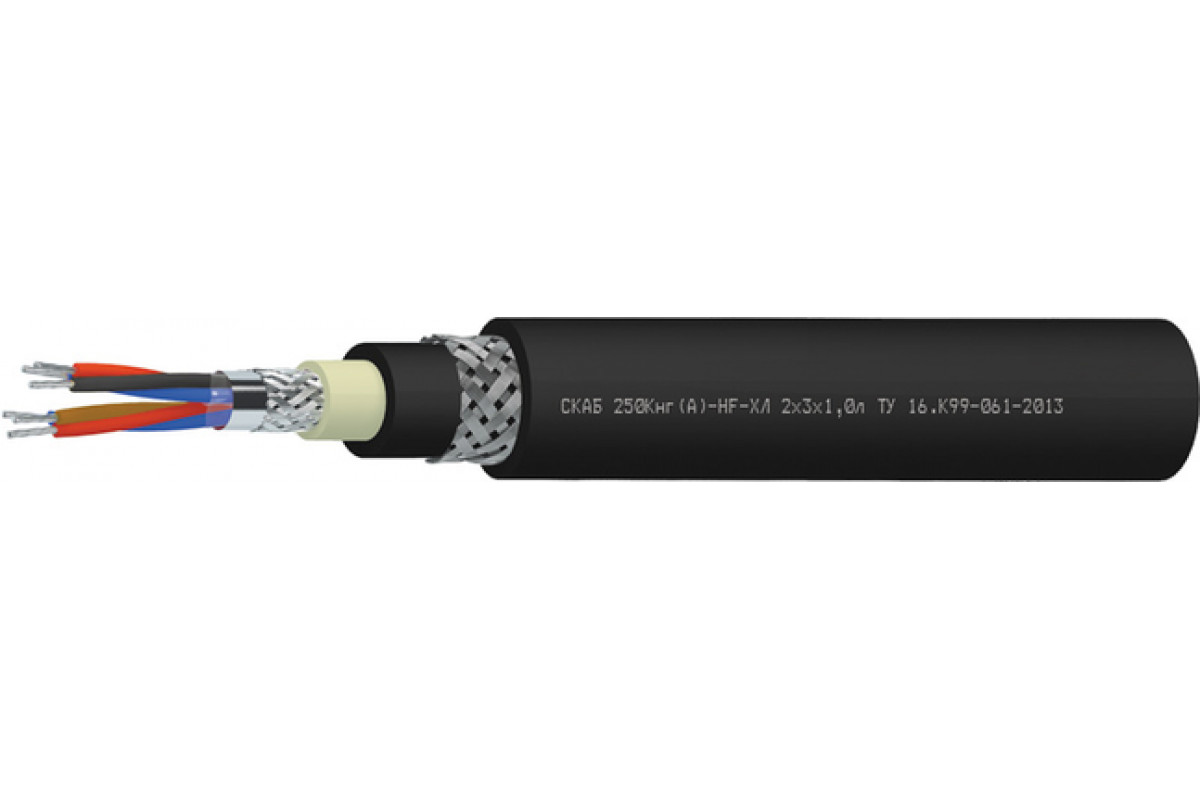

Конструкция Кабель СКАБ 250Кнг(А)-HF-ХЛл:

Количество троек: 1-24 (в зависимости от сечения жил )
Сечение жил: 0,5-2,5 мм²
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: троечная
Общий экран: из алюмолавсановой ленты и оплеткой плотностью не менее 40% из медной луженой проволоки
Внутреннее заполнение: полимерная композиция пониженной пожарной опасности
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке

Гарантийные обязательства Кабель СКАБ 250Кнг(А)-HF-ХЛл:

кабелей СКАБ 250Кнг(А)-HF-ХЛ

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ 250Кнг(А)-HF-ХЛ по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	13,9	13,9	14,4	15,4	16,4
2	17,4	17,9	18,9	20,4	22,3
3	18,4	18,9	19,4	21,4	23,3
4	19,4	19,9	20,9	22,8	25,2
5	20,4	20,9	22,3	25,2	27,2
6	21,4	22,8	24,2	26,7	29,6
7	21,4	22,8	24,2	26,7	29,6
8	23,3	24,2	25,7	28,6	31,1
10	26,2	27,2	29,1	32,6	36,5
12	27,2	28,1	30,1	33,6	37
14	28,6	29,1	31,1	35,5	39,4
16	29,6	30,6	32,6	37	40,9
20	32,1	33,1	36	40,4	45,3
24	35,5	36,5	39,4	44,4	49,7

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,5	0,75	1	1,5	2,5
1	309,7	331,8	351,8	387	443,9
2	457,4	501,4	542,1	617,5	775,6
3	500,1	554,7	606,6	699	893,7
4	554,9	623,4	684,8	849,6	1 032,5
5	614,7	720,3	819,8	960,1	1 208,3
6	702,1	820,3	909,7	1 071,2	1 385
7	725,5	852,2	952,3	1 128,1	1 470
8	811,3	929,3	1 037,4	1 270,3	1 624,2
10	951,2	1 149,6	1 289,5	1 578,3	2 026,3
12	1 019,2	1 235,6	1 395,9	1 721,6	2 229,2
14	1 132,1	1 342,2	1 518,7	1 886,8	2 612,4
16	1 217,8	1 452,6	1 683,4	2 056,6	2 853,6
20	1 420,7	1 706,9	1 953,3	2 597	3 439,6
24	1 652,4	1 985,7	2 432,2	3 031,1	4 035,2

Электрические параметры СКАБ 250Кнг(А)-HF-ХЛл

Электрические параметры	Номинальное сечение жил S, мм2
	0,5	0,75	1,0	1,5	2,5
Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км	40,7	26,0	22,3	14,3	7,63
Электрическое сопротивление изоляции жил при 20 °C, не менее, МОмxкм	100
Электрическая емкость комбинаций жил в тройках, пересчитанная на 1 км, не более, нФ	200
Рабочее переменное (постоянное) напряжение, не более, В	380 (540)

Техсправка по пожарной нагрузке

	Объем горючей массы, лx10-3/м
Ном. сеч. жил, мм2	Число троек
	1	2	3	4	5	6	7	8	10	12	14	16	20	24
0,5	147,4	214,8	231,5	254,6	279,7	321,1	328,7	355,2	414,5	439,2	491,3	525,7	599,4	676,1
0,75	155,1	230,3	249,1	275,2	319	348,8	357,5	387,3	474,4	502,9	543	581,9	660,9	775,2
1	161,8	243,7	264,3	292,8	340,1	372,6	382,3	414,8	509,1	544,2	584,4	627	713,7	876,6
1,5	172,8	265,9	289,5	338,8	375	412,2	423,5	481,4	570,7	607,1	653,2	702,1	869,9	984,2
2,5	188,4	313,3	341,9	381,5	444,1	489,1	502,8	551,5	652,1	695,1	808,6	876,9	1000	1176,9

ТУ 16.К99-061-2013
