СКАБ-МКнг(А)-FRHF-ХЛ-1

кабелей СКАБ-МКнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1

Кабели универсальные СКАБ ® на напряжение до 1000 В, пучковой скрутки, групповой прокладки, огнестойкие, бронированные— СКАБ-МКнг(А)-FRHF-ХЛ

Сфера применения кабеля СКАБ-МКнг(А)-FRHF-ХЛ-1

Для номинального переменного напряжения до 1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для слаботочных цепей и цепей контроля

Можно эксплуатировать Кабель СКАБ-МКнг(А)-FRHF-ХЛ-1:

На объектах нефтяной, газовой, нефтехимической, химической промышленности и электроэнергетики

На судах и плавучих сооружениях

В качестве контрольных кабелей

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Защищены от грызунов

Соответствует требованиям Российского речного регистра (РРР).
Соответствует требованиям Российского морского регистра судоходства (РМРС).

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H

Диапазон температур, °С

монтаж: от –50 до +50
эксплуатация: от –70 до +90
* D_H — наружный размер кабеля

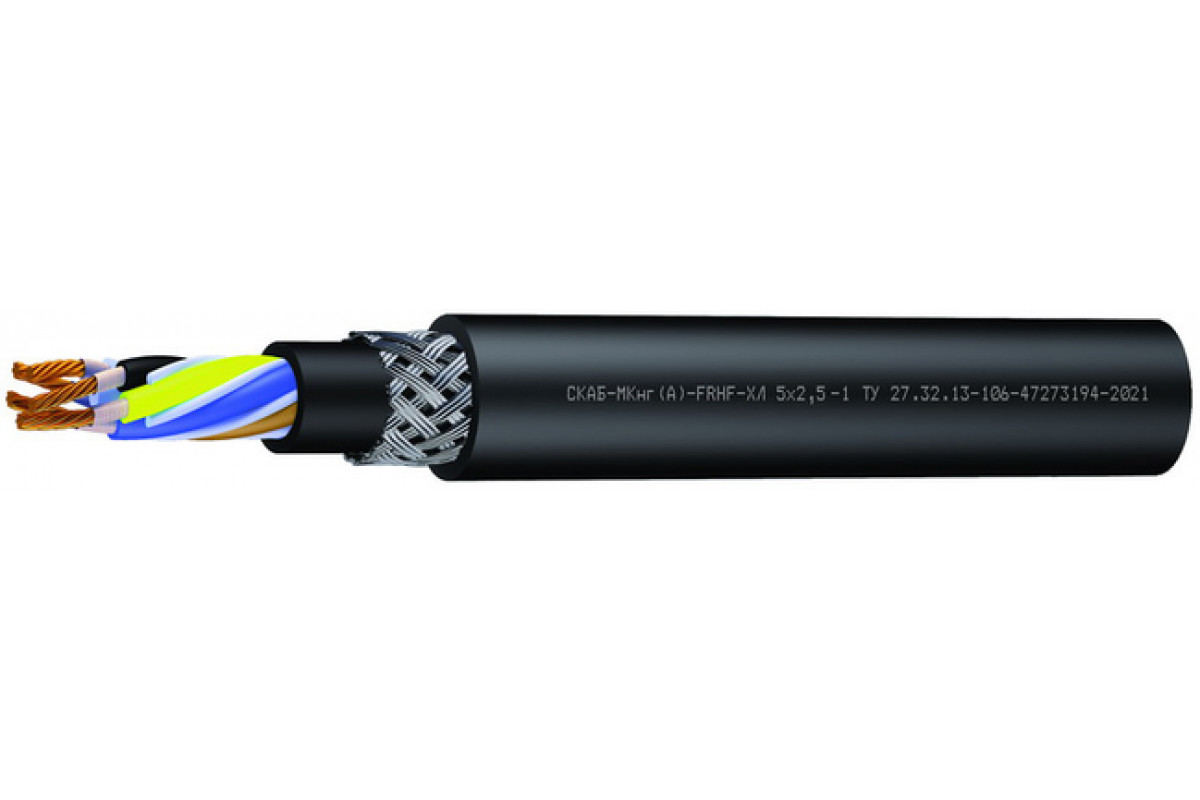

Конструкция Кабель СКАБ-МКнг(А)-FRHF-ХЛ-1:

Количество жил, N	Сечение жил, S, мм2
1	1,0 - 300
2 - 3	1,0 - 150
4 - 5	1,0 - 95
6 - 37	1,0 - 2,5

Жилы: многопроволочные медные, 2 класса (S ? 10 мм²), 5 класса (S ? 16 мм²)
Обмотка жилы: слюдосодержащая лента
Изоляция: этиленпропиленовая резина
Внутреннее заполнение (опционально): кордели из экструдированного полимера
Скрутка: пучковая (N < 6), повивная (N ? 6)
Оболочка: полимерная композиция, не содержащая галогенов, маслобензостойкая, черного цвета
Броня: оплетка из стальных оцинкованных проволок плотностью не менее 70%
Защитный шланг: аналогично оболочке, черного цвета

Гарантийный срок эксплуатации

кабелей СКАБ-МКнг(А)-FRHF-ХЛ
6 лет с даты ввода в эксплуатацию, но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СКАБ-МКнг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	1	1,5	2,5	4	6	10	16	25	35	50	70	95	120	150	185	240	300
1	13,5	13,8	14,2	14,7	15,3	16,2	18,2	20,4	22,5	24,4	26,7	28,7	30,3	33,7	36,3	39,5	43,9
2	17,5	18,1	18,9	20	21,2	23	27,3	31,7	37,5	41,2	44,9	50,5	53,7	61,7	67	72,3
3	18	18,7	19,6	20,8	22	24	28,6	33,3	39,4	43,4	48,9	53,3	56,7	66,1	71,9
4	19	19,8	20,8	22,1	23,5	26,1	30,8	37,5	42,7	48,7	53,2	59,5	64,2
5				23,5	25,6	28	33,3	40,6	46,5	52,9	59,3	65,8	71,1
6	21,3	22,2	23,4
7	21,3	22,2	23,4
8	22,4	23,4	25,2
10	25,5	26,7	28,4
12	26,1	27,3	29
14	27,1	28,4	30,2
16	28,2	29,6	31,5
19	29,3	30,8	32,9
24	33,1	34,9	38,9
27	33,7	35,9	39,6
30	34,7	38	40,7
37	38,4	40,5	43,4

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	1	1,5	2,5	4	6	10	16	25	35	50	70	95	120	150	185	240	300
1	188,1	200,6	219,4	245,9	271,4	338,2	439,1	577,9	724,6	911,5	1 186	1 446,3	1 731,6	2 100,3	2 518,6	3 177,4	3 866,9
2	291,3	315,9	353,6	408,2	467,3	593,9	828,6	1 113,4	1 512,1	1 903,4	2 404,4	3 072,5	3 663,6	4 785	5 580,8	6 899,7
3	322,2	354,3	403,8	475,9	558,8	726,6	1 032,1	1 418,9	1 931,1	2 479,5	3 323,4	4 095,4	4 942	6 392,9	7 613,1
4	362,7	403,1	463,9	555,5	661,9	906,6	1 254,5	1 848,5	2 385,1	3 225,7	4 168,4	5 314	6 649,3
5				636,8	798,9	1 062,1	1 483,9	2 193,8	2 848,4	3 863,7	5 168,1	6 624,8	8 098,5
6	448,8	503,5	590,4
7	468,3	529,1	626,4
8	510,6	579,8	719,8
10	634,6	722,3	861,6
12	686,3	786,7	947,4
14	747,2	861,8	1 045,3
16	790,9	912,8	1 109,1
19	873,6	1 016,4	1 247,4
24	1 073,6	1 259,9	1 663,4
27	1 144,9	1 391	1 787,8
30	1 225,1	1 551,3	1 923,8
37	1 511,7	1 788,7	2 240,5

Электрические параметры СКАБ-МКнг(А)-FRHF-ХЛ-1

Номинальное сечение жил, S, мм2	Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км
1,0	18,1
1,5	12,1
2,5	7,41
4	4,61
6	3,08
10	1,83
16	1,21
25	0,78
35	0,554
50	0,386
70	0,272
95	0,206
120	0,161
150	0,129
185	0,106
240	0,0801
300	0,0641

Рабочее переменное (постоянное) напряжение, не более, В	1000 (1500)

ТУ 27.32.13-106-47273194-2021
