Кабель КИПЭКГнг(А)-БГ

Кабели КИПЭКГнг(А)-БГ могут быть изготовлены с другими размерами, предусмотренными ТУ

Кабели симметричные для интерфейса распределенного сбора и передачи данных КИПЭКГнг(А)-БГ

Функциональное применение кабеля КИПЭКГнг(А)-БГ

Для групповой стационарной прокладки

Для систем распределенного сбора данных, использующих интерфейс RS-485 (стандарты: ИСО/МЭК 8482, TIA/EIA-485-A)

Разрешается использовать Кабель КИПЭКГнг(А)-БГ:

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 60 ?С

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Защищены от грызунов

Разрешено применять Кабель КИПЭКГнг(А)-БГ:

Перечень ЭКБ 17-2018

Изделий разрешённых к применению на изделиях 21 и 22

Можно эксплуатировать Кабель КИПЭКГнг(А)-БГ:

Группа унифицированного исполнения не ниже 4У

Возможно задействовать Кабель КИПЭКГнг(А)-БГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 15?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
монтаж: от –10 до +70
* D_H — наружный размер кабеля

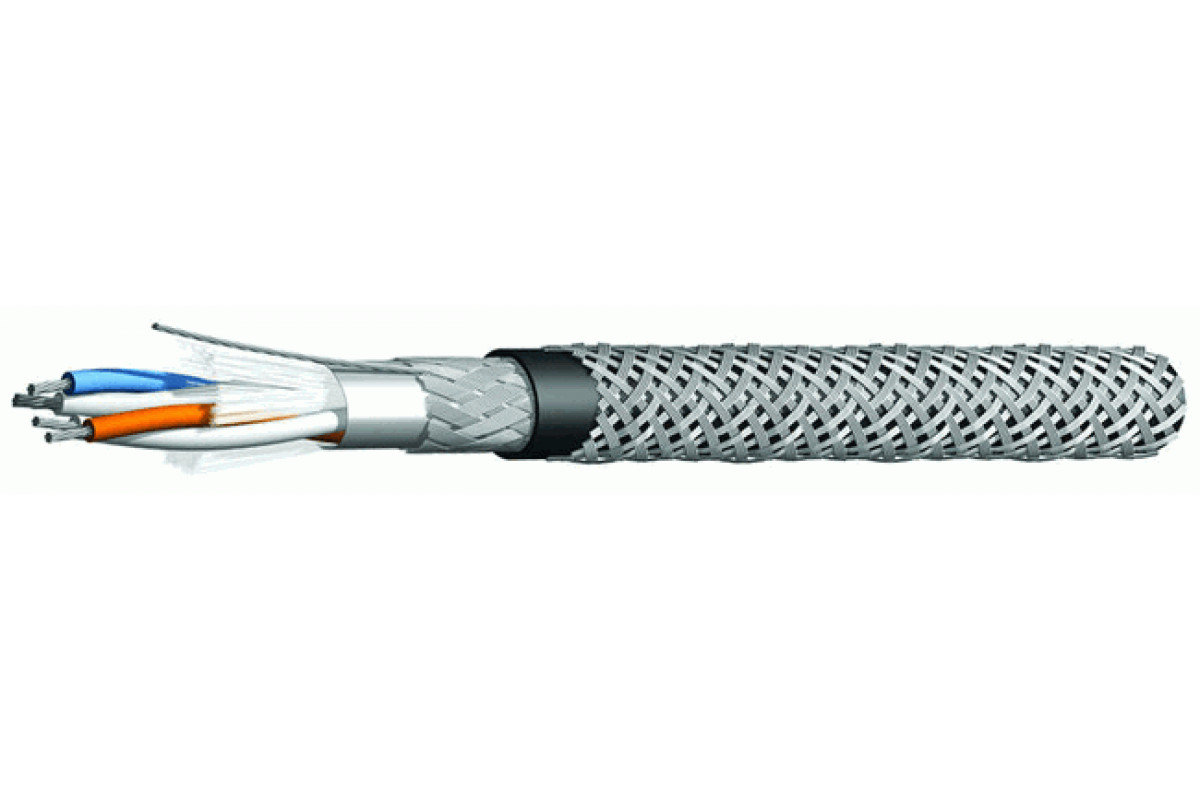

Конструкция Кабель КИПЭКГнг(А)-БГ:

Количество жил: 1-10
Диаметр жил: 0,60 мм (7 ? 0,20 мм)
Жилы: многопроволочные медные луженые
Изоляция: сплошной полиэтилен
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный период функционирования Кабель КИПЭКГнг(А)-БГ:

кабелей КИПЭКГнг(А)-БГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КИПЭКГнг(А)-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,6	1	7,7	101,4
	2	10,7	156,9
	3	11,2	179,6
	4	11,7	194,8
	5	13,9	239,6
	6	14,9	266,3
	7	14,9	279,7
	8	16	312,4
	9	17,6	370,6
	10	18,6	405

Электрические параметры КИПЭКГнг(А)-БГ

Электрические параметры
Электрическое сопротивление жилы постоянному току при 20°C, не более	10,0 Ом/100м
Асимметрия электрического сопротивления постоянному току жил в паре, не более	3 %
Волновое сопротивление на частоте 1 МГц	120 ± 12 Ом
Электрическая емкость пары, не более	42 пФ/м
Коэффициент затухания на частоте 1 МГц при 20 °C, не более	2,1 Дб/100м

ТУ 16.К99-042-2010
