КуРсПКГнг(А)-ОБГ

Кабели КуРсПКГнг(А)-ОБГ могут быть изготовлены с другими размерами, предусмотренными ТУ

Кабели огнестойкие для электрических установок на номинальное напряжение до 450/750 В КуРсПКГнг(А)-ОБГ

Прикладная характеристика кабеля КуРсПКГнг(А)-ОБГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для монтажа электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 450/750 В частотой до 400 Гц или постоянного напряжения до 1000 В включительно

Разрешено применять Кабель КуРсПКГнг(А)-ОБГ:

Во взрывоопасных зонах по ГОСТ IEC 60079

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Возможно применять Кабель КуРсПКГнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Возможно применять Кабель КуРсПКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Можно эксплуатировать Кабель КуРсПКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 15?D_H

Диапазон температур, °С

монтаж: от –15 до +70
эксплуатация: от –60 до +90
* D_H — наружный размер кабеля

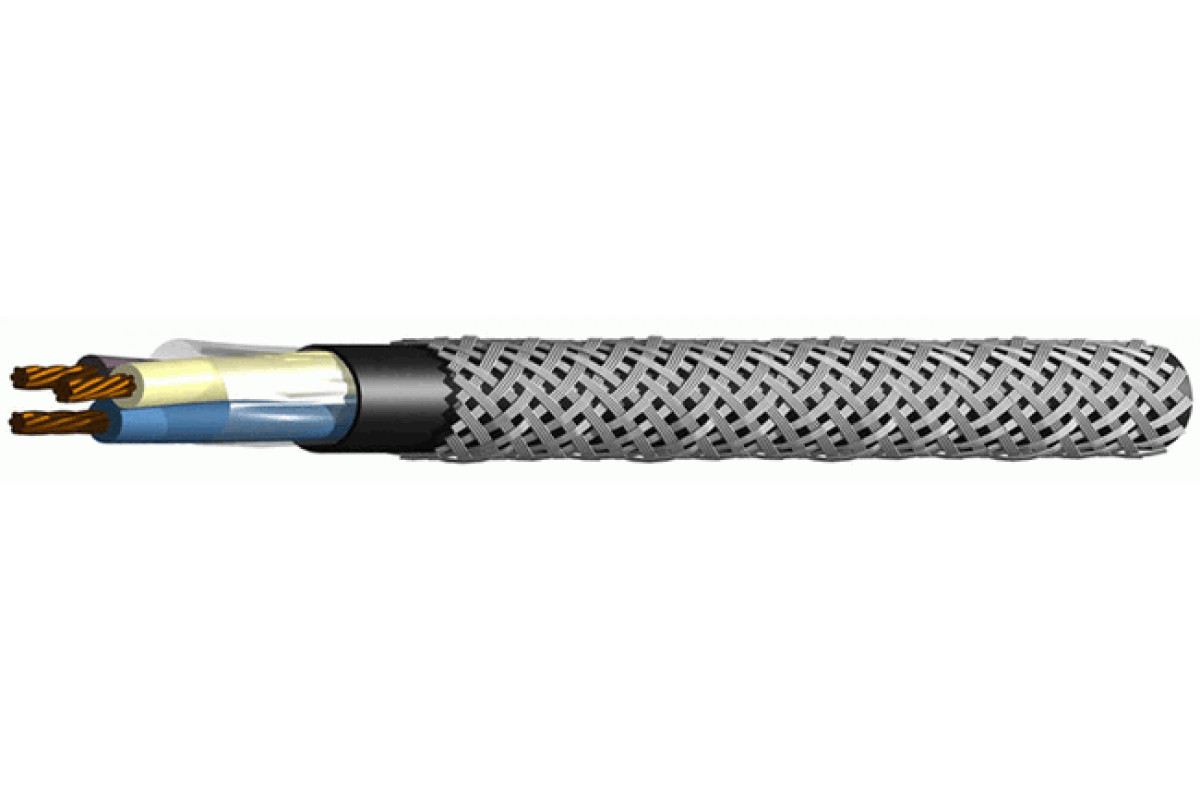

Конструкция Кабель КуРсПКГнг(А)-ОБГ:

Количество жил: 2-5
Сечение жил: 0,75-6 мм²
Жилы: многопроволочные медные (класс 2)
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный срок эксплуатационной пригодности Кабель КуРсПКГнг(А)-ОБГ:

кабелей КуРсПКГнг(А)-ОБГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КуРсПКГнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Массогабаритные параметры

Cечение жил, S, мм2	Число жил в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,75	2	10,8	133,8
	3	11,3	161,6
	4	12,2	192,9
	5	13,5	239,7
1	2	11	139,6
	3	11,5	169,5
	4	12,4	203
	5	13,8	252,3
1,5	2	11,7	160,4
	4	13,6	254,2
	5	14,7	297,9
2,5	2	13,4	222,1
	3	14,1	278,5
	4	15,7	356,8
	5	17	421,1
4	2	15	280,7
	3	16,3	376,6
	4	17,7	462,6
	5	19,7	571,1
6	2	17,3	372,5
	3	18,6	500,8
	4	20,2	618,7
	5	22	738,9

Электрические параметры КуРсПКГнг(А)-ОБГ

Сечение жил, S, мм2	Электрическое сопротивление жил при 20 °C, не более, Ом/км	Электрическое сопротивление изоляции жил, не менее, МОм/км
		при 20 °C	при 90 °С
0,75	26,9	300	5
1	22,0	300	5
1,5	14,9	300	5
2,5	8,2	300	5
4	5,28	300	5
6	3,53	300	5

ФЖТК.355100.052ТУ
