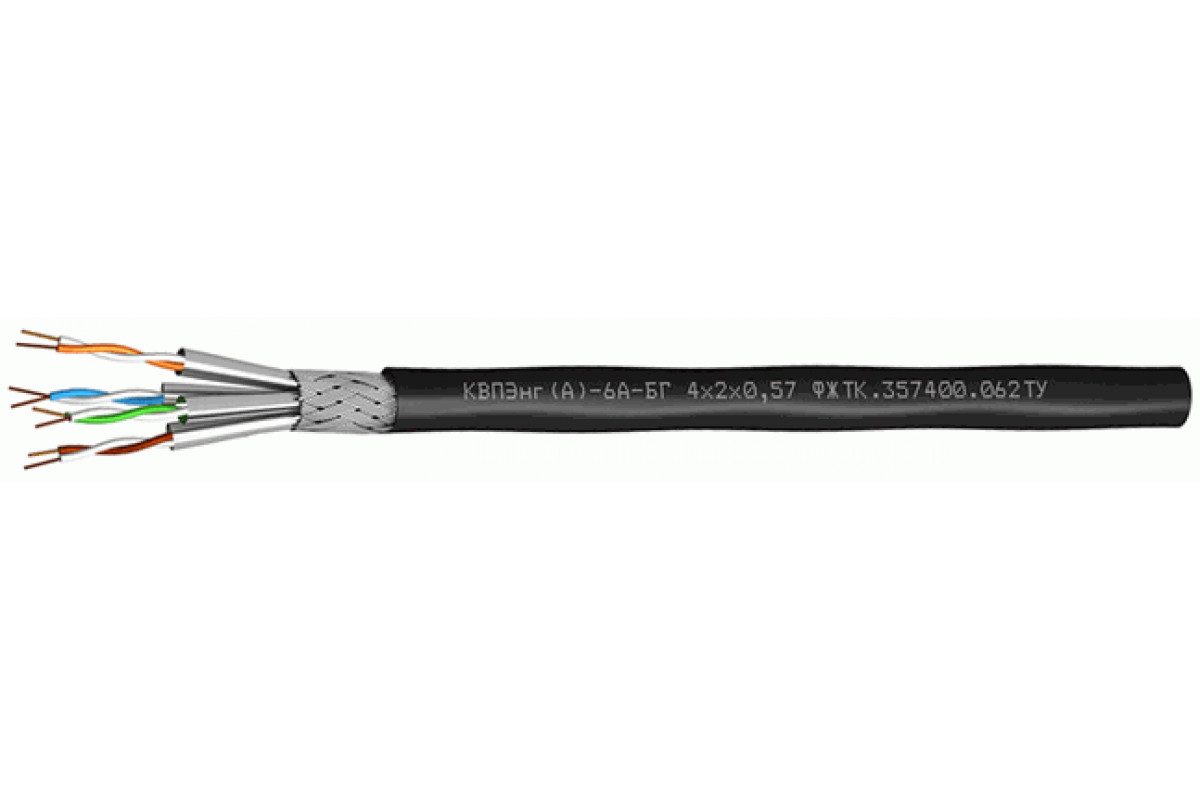

Кабель КВПЭнг(А)-6A-БГ

Производитель: НПП Спецкабель
Код товара: 904
Доступность: На складе
кабелей КВПЭнг(А)-6A-БГ

Кабель симметричный для цифровых систем передачи данных категории 6A КВПЭнг(А)-6A-БГ

Эксплуатационная задача кабеля КВПЭнг(А)-6A-БГ

  • Для групповой стационарной прокладки
  • Для структурированных кабельных систем, категория 6A (стандарты: ISO/IEC 11801, IEC 61156-5, ANSI/TIA/EIA-568-А)

    • Разрешено использовать Кабель КВПЭнг(А)-6A-БГ:

  • Внутри и вне помещений
  • При циклической смене температур
  • В условиях кратковременных воздействий минерального масла и дизельного топлива
  • По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м3 и температуре до 60 ?С

    • Разрешается эксплуатировать Кабель КВПЭнг(А)-6A-БГ:

  • Перечень ЭКБ книга 17
  • Изделий разрешённых к применению на изделиях 21 и 22

    • Допустимо применять Кабель КВПЭнг(А)-6A-БГ:

  • Группа унифицированного исполнения не ниже 4У

    • Возможно применять Кабель КВПЭнг(А)-6A-БГ:

  • Группа унифицированного исполнения не ниже 4Ус

    • Минимальный срок службы

    35 лет

    Минимальный радиус изгиба, DH*

    при температуре от -15 до +5 °C: 10?DH
    при температуре от +5 до +45 °C: 5?DH

    Диапазон температур, °С

    эксплуатация: от –60 до +85
    * DH — наружный размер кабеля

    Конструкция Кабель КВПЭнг(А)-6A-БГ:


    Количество пар: 4
    Диаметр жил: 0,57 мм
    Жилы: однопроволочные медные
    Изоляция: полиолефин
    Скрутка: парная
    Экран пары: из алюмолавсановой ленты
    Общий экран: оплетка из медной луженой проволоки
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

    Гарантийный срок эксплуатационной пригодности Кабель КВПЭнг(А)-6A-БГ:

    кабелей КВПЭнг(А)-6A-БГ

    35 лет с момента сдачи потребителю

    Класс пожарной опасности

    кабелей КВПЭнг(А)-6A-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
    Нераспространение горения при групповой прокладке (категория A)

    Массогабаритные параметры

    Диаметр жил, D, ммЧисло пар в кабелях, NНаружный размер кабелей, DH, не более, ммРасчетная масса 1 км кабелей, кг
    0,5748,590

    Электрические параметры КВПЭнг(А)-6A-БГ

    Электрические параметры

    Омическая асимметрия жил в рабочей паре на длине 100 м, не более

    2 %

    Электрическое сопротивление изоляции жил при 20 °C, не менее

    95 МОм?км

    Электрическая емкость рабочей пары, не более

    62 пФ/м

    Емкостная асимметрия пары относительно экрана на длине 1 км, не более

    1600 пФ

    Волновое сопротивление

    100 ± 15 Ом

    Сопротивление связи на частоте 30 МГц

    200,0 мОм/м

    Испытание напряжением постоянного тока между токопроводящими
    жилами пары

    2,0 кВ


    Частотные характеристики

    Частота, МГц

    1

    4

    10

    16

    20

    31,25

    62,5

    100

    250

    500

    Коэффициент затухания при 20 °С, не более, дБ/100 м

    2,1

    3,8

    5,9

    7,5

    8,4

    10,5

    15,0

    19,1

    31,1

    45,3

    Переходное затухание на ближнем конце (NEXT), не менее, дБ/100 м

    75,3

    66,3

    60,3

    57,3

    55,8

    52,8

    48,3

    45,3

    39,3

    34,8


    ФЖТК.357400.062ТУ
