РК 75-3,7-330фнг(A)-HF

Кабель коаксиальный радиочастотный для систем кабельного/спутникового телевидения и видеонаблюдения, групповой прокладки, не выделяющий коррозионно-активных газообразных продуктов при горении и тлении РК 75-3,7-330фнг(A)-HF

Техническая роль кабеля РК 75-3,7-330фнг(A)-HF

Для групповой стационарной прокладки

Для сетей кабельного телевидения в качестве распределительного и абонентского кабеля

Для систем видеонаблюдения и спутникового приема

Возможно применять Кабель РК 75-3,7-330фнг(A)-HF:

С соединителями BNC, TNC,F

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Внутри и вне помещений (с оболочкой черного цвета)

В условиях кратковременных воздействий минерального масла и бензина

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация (однократно): 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

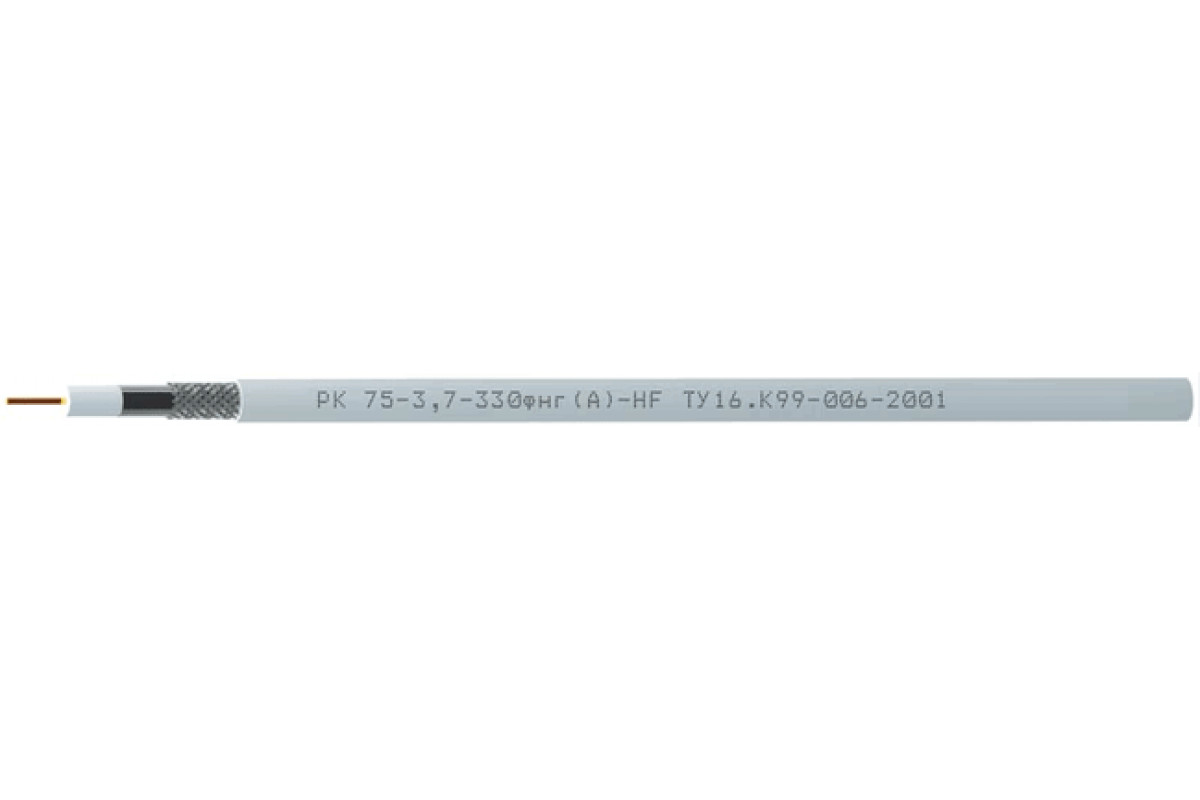

Конструкция Кабель РК 75-3,7-330фнг(A)-HF:

Внутренний проводник: медный однопроволочный диаметром 0,80 мм
Изоляция: полиэтилен физического вспенивания, диаметр по изоляции (3,70 ± 0,15) мм
Внешний проводник: оплетка плотностью (55–60)% из медных луженых проволок диаметром 0,10-0,12 мм, наложенная поверх ламинированной алюминиевой фольги (диаметр по внешнему проводнику 4,35 мм)
Оболочка: полимерная композиция, не содержащая галогенов, белого или черного цвета

Время гарантии Кабель РК 75-3,7-330фнг(A)-HF:

кабелей РК 75-3,7-330фнг(A)-HF

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей РК 75-3,7-330фнг(A)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория A)

Массогабаритные параметры

	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
РК 75-3,7-330фнг(А)-HF	6,4	43,9

Электрические параметры РК 75-3,7-330фнг(A)-HF

• Волновое сопротивление: 75,0 ± 3 Ом
• Электрическая емкость: 55 пФ/м
• Коэффициент укорочения длины волны: 1,22
• Сопротивление изоляции при 20 °С, не менее: 5000 МОм? км
• Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 40/24 Ом/км
• Испытательное напряжение изоляции частотой 50 Гц: 2,0 кВ
• Класс экранирования: В
• Сопротивление связи в диапазоне частот 5?30 МГц, не более: 15 мОм/м

Частотные характеристики

Частота, МГц	5	10	30	50	200	300	470	800	862	1000	1350	1750	2150	2400	3000
Коэффициент затухания при 20 °С, не более, дБ/100м	2,6	3,0	4,3	5,5	9,5	11,4	14,2	18,6	19,1	20,7	24,3	28,1	31,4	33,5	38,0

Диапазон частот, МГц	30?1000	1000?2000	2000?3000
Затухание экранирования, не менее, дБ	75	65	55

ТУ 16.К99-006-2001
