РК 75-3,7-332фК

Код товара: 848

Доступность: На складе

Описание

Кабель коаксиальный радиочастотный для систем кабельного/спутникового телевидения и видеонаблюдения, одиночной прокладки РК 75-3,7-332фК

Функциональная характеристика кабеля РК 75-3,7-332фК

Для одиночной стационарной прокладки

Для сетей кабельного телевидения в качестве распределительного и абонентского кабеля

Для систем видеонаблюдения и спутникового приема

Допускается использовать Кабель РК 75-3,7-332фК:

На открытом воздухе

Защищены от грызунов

Минимальный срок службы

15 лет

Минимальный радиус изгиба, D_H*

монтаж: 15?D_H
эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

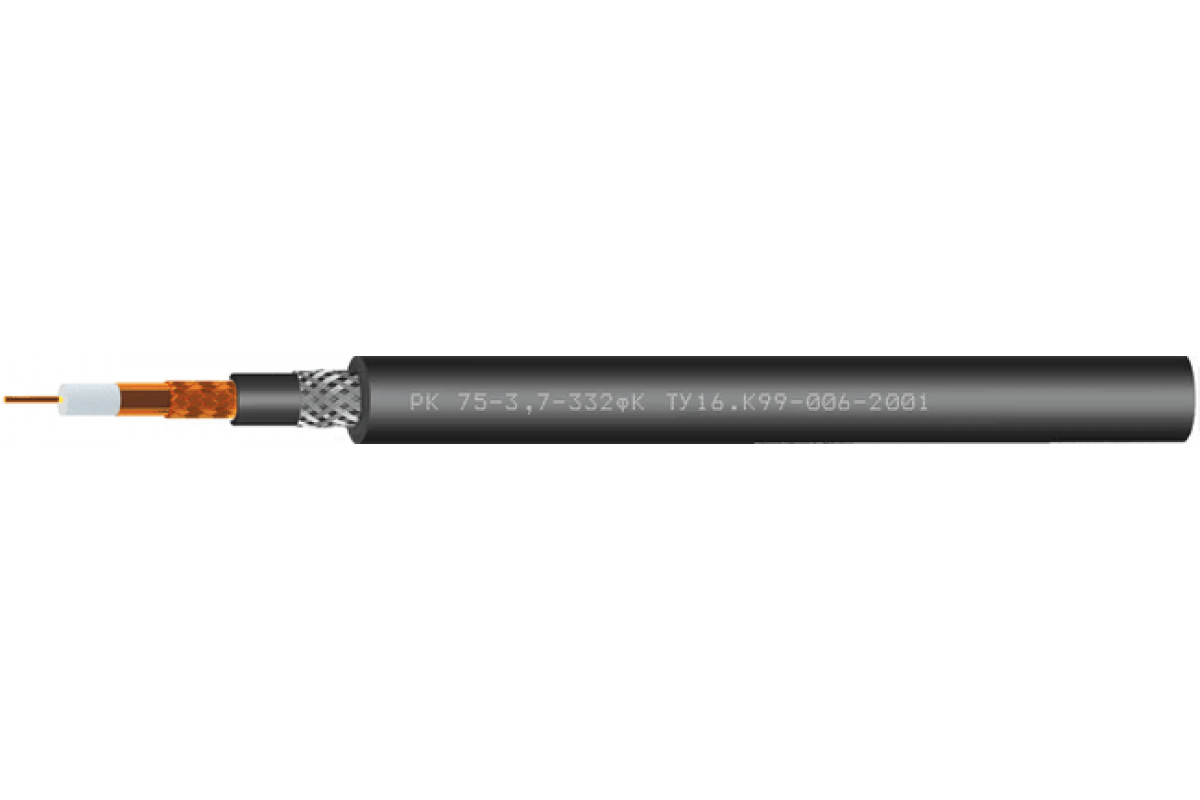

Конструкция Кабель РК 75-3,7-332фК:

Внутренний проводник: медный однопроволочный диаметром 0,80мм
Изоляция: полиэтилен физического вспенивания (диаметр по изоляции 3,70 мм)
Внешний проводник: оплетка плотностью 88-92% из медных проволок диаметром 0,12 мм, наложенная поверх ламинированной медной фольги(диаметр по внешнему проводнику 4,35 мм)
Оболочка: светостабилизированный полиэтилен черного цвета
Броня: оплетка из стальных оцинкованных проволок диаметром 0,3 мм
Защитный шланг: аналогично оболочке, черного цвета

Гарантийные обязательства Кабель РК 75-3,7-332фК:

кабелей РК 75-3,7-332фК
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Массогабаритные параметры

	Наружный размер кабелей, D_H, не более, мм	Расчетная масса 1 км кабелей, кг
РК 75-3,7-332фК	11,7	150,2

Электрические параметры РК 75-3,7-332фК

Волновое сопротивление: 75,0 ± 3 Ом
Электрическая емкость: 55 пФ/м
Коэффициент укорочения длины волны: 1,22
Сопротивление изоляции при 20 °С, не менее: 5000 МОм? км
Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 40/24 Ом/км
Испытательное напряжение изоляции частотой 50 Гц: 2,0 кВ
Класс экранирования: A
Сопротивление связи в диапазоне частот 5?30 МГц, не более: 5 мОм/м

Частотные характеристики

Частота, МГц	5	10	30	50	200	300	470	800	862	1000	1350	1750	2150	2400	3000
Коэффициент затухания при 20 °С, не более, дБ/100м	2,4	2,9	4,7	6,7	12,2	14,6	18,2	23,9	24,8	26,6	31,3	35,7	39,9	42,2	48,0

Диапазон частот, МГц	30?1000	1000?2000	2000?3000
Затухание экранирования, не менее, дБ	85	75	65

ТУ 16.К99-006-2001
