Кабель РК 50-3-32

Кабель коаксиальные радиочастотный для систем спутниковой и радиосвязи, одиночной прокладки РК 50-3-32

Технологическая задача кабеля РК 50-3-32

Для одиночной стационарной прокладки

Для антенных трактов систем радиосвязи

Допустимо эксплуатировать Кабель РК 50-3-32:

На открытом воздухе

Типы соединителей приведены в разделе Соединители коаксиальные

Минимальный срок службы

20 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация (однократно): 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

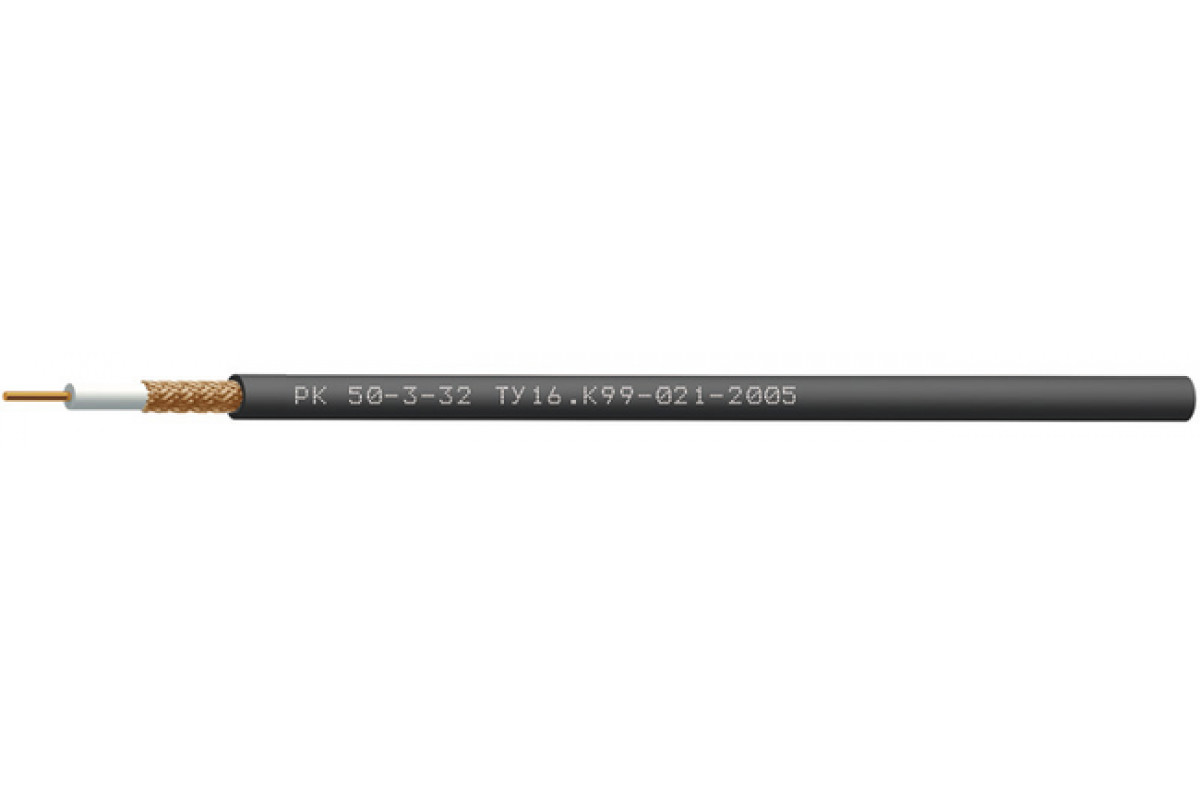

Конструкция Кабель РК 50-3-32:

Внутренний проводник: медный однопроволочный диаметром 1,05 мм
Изоляция: полиэтилен физического вспенивания (диаметр по изоляции 2,95 мм)
Внешний проводник: оплетка плотностью 92–95 % из медных проволок диаметром 0,12 мм (диаметр по внешнему проводнику 3,5 мм)
Оболочка: светостабилизированный полиэтилен черного цвета

Гарантийный период Кабель РК 50-3-32:

кабелей РК 50-3-32

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Электрические параметры РК 50-3-32

• Волновое сопротивление: 50 ± 2,5 Ом
• Электрическая емкость: 82 пФ/м
• Максимальная мощность на частоте 1 ГГц: 200 Вт
• Коэффициент укорочения длины волны: 1,22
• Сопротивление изоляции при 20 °С, не менее: 5000 МОм?км
• Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 24,5/18,0 Ом/км
• Сопротивление связи на частоте 30 МГц, не более: 320 мОм/м
• Испытательное напряжение изоляции частотой 50 Гц: 0,75 кВ

Частотные характеристики

Частота, МГц	6	10	50	100	200	300	470	680	862	1000
Коэффициент затухания при 20 °С, не более, дБ/100м	2,6	3,4	7,6	10,8	17,3	19,1	24,1	29,3	31,0	38,8
Частота, МГц	2000		3000		4000		5000		6000
Коэффициент затухания при 20 °С, не более, дБ/100м	53,8		62,9		77,6		88,3		98,2

ТУ 16.К99-021-2005
