Кабель РК 75-3-360нг(С)

Код товара: 964

Доступность: На складе

Описание

кабелей РК 75-3-360нг(С) по ГОСТ 31565 — 2012 — П3.8.1.2.2Нераспространение горения при групповой прокладке (категория С)

РК 75-3-360нг(С) - унифицированная серия радиочастотных кабелей обычной теплостойкости с пористой изоляцией

Технологическое применение кабеля РК 75-3-360нг(С)

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Разрешается задействовать Кабель РК 75-3-360нг(С):

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и дизельного топлива

Типы соединителей приведены в разделе Соединители коаксиальные

Разрешено задействовать Кабель РК 75-3-360нг(С):

Перечень ЭКБ книга 17

Электроизделий (МОП 44 001.017)

Стойкость к внешним воздействующим факторам

Группа унифицированного исполнения не ниже 2У

Разрешается использовать Кабель РК 75-3-360нг(С):

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
монтаж: от –15 до +50
* D_H — наружный размер кабеля

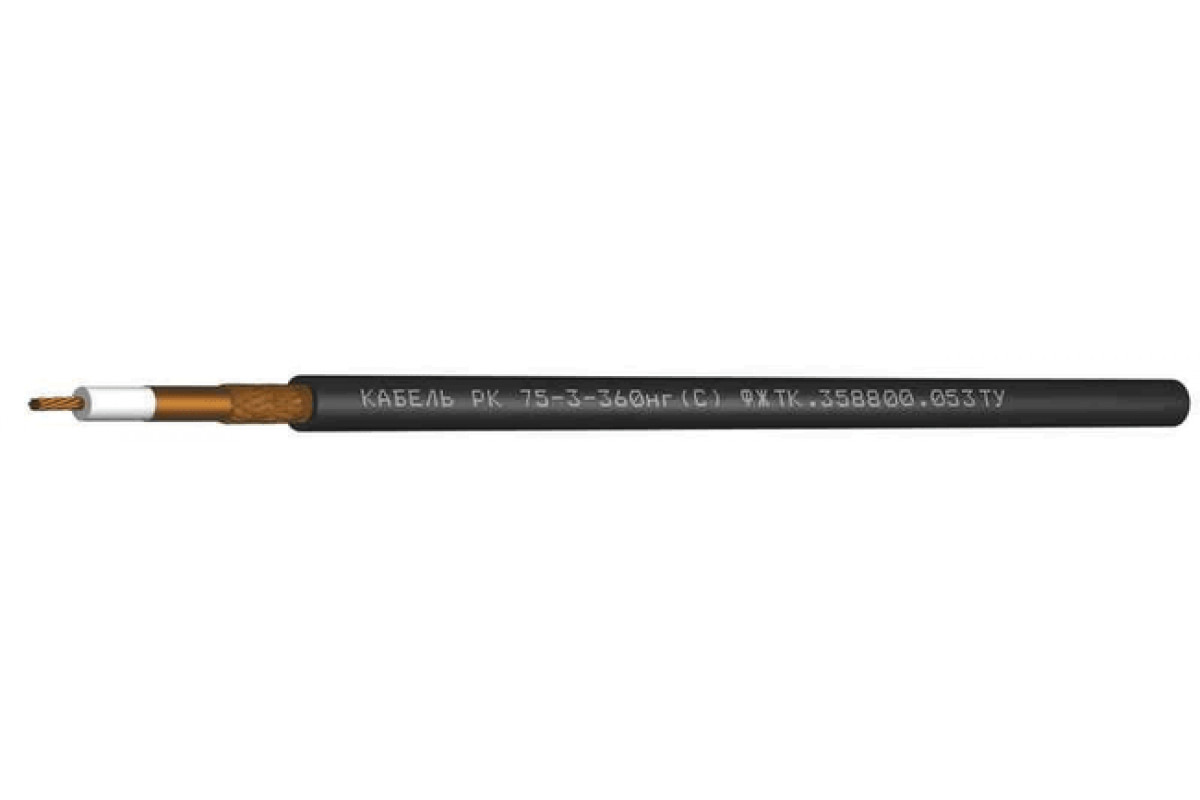

Конструкция Кабель РК 75-3-360нг(С):

Внутренний проводник: медный многопроволочный диаметром 0,60 мм
Изоляция: полиэтилен физического вспенивания (диаметр по изоляции 2,95 мм)
Внешний проводник: оплетка плотностью 88–92 % из медных проволок диаметром 0,12 мм, наложенная поверх ламинированной медной фольги (номинальный диаметр по внешнему проводнику 3,5 мм)
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Срок гарантии Кабель РК 75-3-360нг(С):

кабелей РК 75-3-360нг(С)
30 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей РК 75-3-360нг(С) по ГОСТ 31565 — 2012 — П3.8.1.2.2
Нераспространение горения при групповой прокладке (категория С)

Массогабаритные параметры

	Наружный размер кабелей, D_H, не более, мм	Расчетная масса 1 км кабелей, кг
РК 75-3-360нг(С)	4,8	41,1

Электрические параметры РК 75-3-360нг(С)

Электрические параметры
Волновое сопротивление	75 ± 3,0 Ом
Электрическая емкость	55 ± 3 пФ/м
Сопротивление изоляции при 20 °С, не менее	5000 МОм?км
Электрическое сопротивление внутреннего / внешнего проводника постоянному току при 20 °С, не более	85,0 / 15,8 Ом /км
Сопротивление связи, не более	10 мОм/м
Испытательное напряжение изоляции частотой 50 Гц	1,6 кВ

Требования стойкости к внешним воздействующим факторам

Синусоидальная вибрация	В диапазоне частот от 1 до 500 Гц
	Амплитуда ускорения 100 м/с² (10 g)
Механический удар одиночного действия	Пиковое ударное ускорение 10000 м/с² (1000 g)
	Длительность действия ударного ускорения от 0,1 до 2 м/с
Механический удар многократного действия	Пиковое ударное ускорение 400 м/с² (40 g)
	Длительность действия ударного ускорения от 2 до 10 м/с

Частотные характеристики

Расчетная зависимость коэффициента затухания
и максимально допустимой передаваемой мощности

Расчетная зависимость коэффициента затухания и максимально допустимой передаваемой мощности

Частотные характеристики
Частота, МГц	Коэффициент затухания при 20 °С, не более, дБ/100м
200	17,0
1000	39,0

ФЖТК.358800.053ТУ
