КуРсЭПнг(А)-ОБГ

Кабели КуРсЭПнг(А)-ОБГ могут быть изготовлены с другими размерами, предусмотренными ТУ

Кабели огнестойкие для электрических установок на номинальное напряжение до 450/750 В КуРсЭПнг(А)-ОБГ

Эксплуатационная функция кабеля КуРсЭПнг(А)-ОБГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для монтажа электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 450/750 В частотой до 400 Гц или постоянного напряжения до 1000 В включительно

Можно задействовать Кабель КуРсЭПнг(А)-ОБГ:

Во взрывоопасных зонах по ГОСТ IEC 60079

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Допустимо эксплуатировать Кабель КуРсЭПнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Можно использовать Кабель КуРсЭПнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Можно задействовать Кабель КуРсЭПнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

монтаж: от –15 до +70
эксплуатация: от –60 до +90
* D_H — наружный размер кабеля

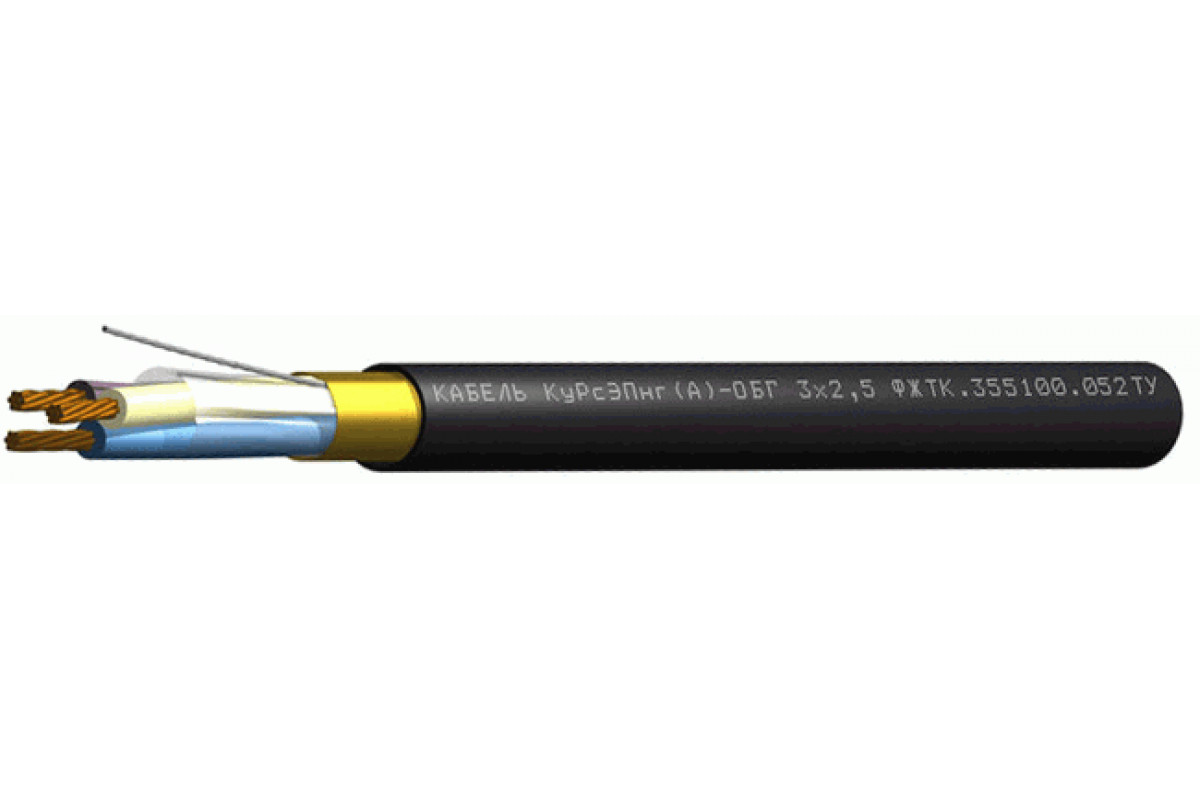

Конструкция Кабель КуРсЭПнг(А)-ОБГ:

Количество жил: 2-5
Сечение жил: 0,75-6 мм²
Жилы: многопроволочные медные (класс 2)
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Время гарантии Кабель КуРсЭПнг(А)-ОБГ:

кабелей КуРсЭПнг(А)-ОБГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КуРсЭПнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Массогабаритные параметры

Cечение жил, S, мм2	Число жил в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,75	2	9,7	91,4
	3	10,2	117
	4	11	155,7
	5	12,4	184,6
1	2	9,9	96,3
	3	10,4	123,9
	4	11,3	164,9
	5	12,6	195,9
1,5	2	10,6	124,8
	3	11,1	160,5
	4	12,5	198,5
	5	13,6	237,3
2,5	2	12,3	167,3
	3	13	220,7
	4	14,6	277
	5	15,9	342
4	2	13,9	218,6
	3	15,1	303,6
	4	16,5	388,5
	5	18,5	479,4
6	2	16,1	292,3
	3	17,5	414,7
	4	19,1	523,8
	5	20,9	654,6

Электрические параметры КуРсЭПнг(А)-ОБГ

Сечение жил, S, мм2	Электрическое сопротивление жил при 20 °C, не более, Ом/км	Электрическое сопротивление изоляции жил, не менее, МОм/км
		при 20 °C	при 90 °С
0,75	26,9	300	5
1	22,0	300	5
1,5	14,9	300	5
2,5	8,2	300	5
4	5,28	300	5
6	3,53	300	5

ФЖТК.355100.052ТУ
