КВПЭКГнг(А)-6A-БГ

кабелей КВПЭКГнг(А)-6A-БГ

Кабель симметричный для цифровых систем передачи данных категории 6A КВПЭКГнг(А)-6A-БГ

Область применения кабеля КВПЭКГнг(А)-6A-БГ

Для групповой стационарной прокладки

Для структурированных кабельных систем, категория 6A (стандарты: ISO/IEC 11801, IEC 61156-5, ANSI/TIA/EIA-568-А)

Разрешается задействовать Кабель КВПЭКГнг(А)-6A-БГ:

Внутри и вне помещений

При циклической смене температур

В условиях кратковременных воздействий минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 60 ?С

Разрешено применять Кабель КВПЭКГнг(А)-6A-БГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Разрешается задействовать Кабель КВПЭКГнг(А)-6A-БГ:

Группа унифицированного исполнения не ниже 4У

Разрешается использовать Кабель КВПЭКГнг(А)-6A-БГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

при температуре от -15 до +5 °C: 15?D_H
при температуре от +5 до +45 °C: 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

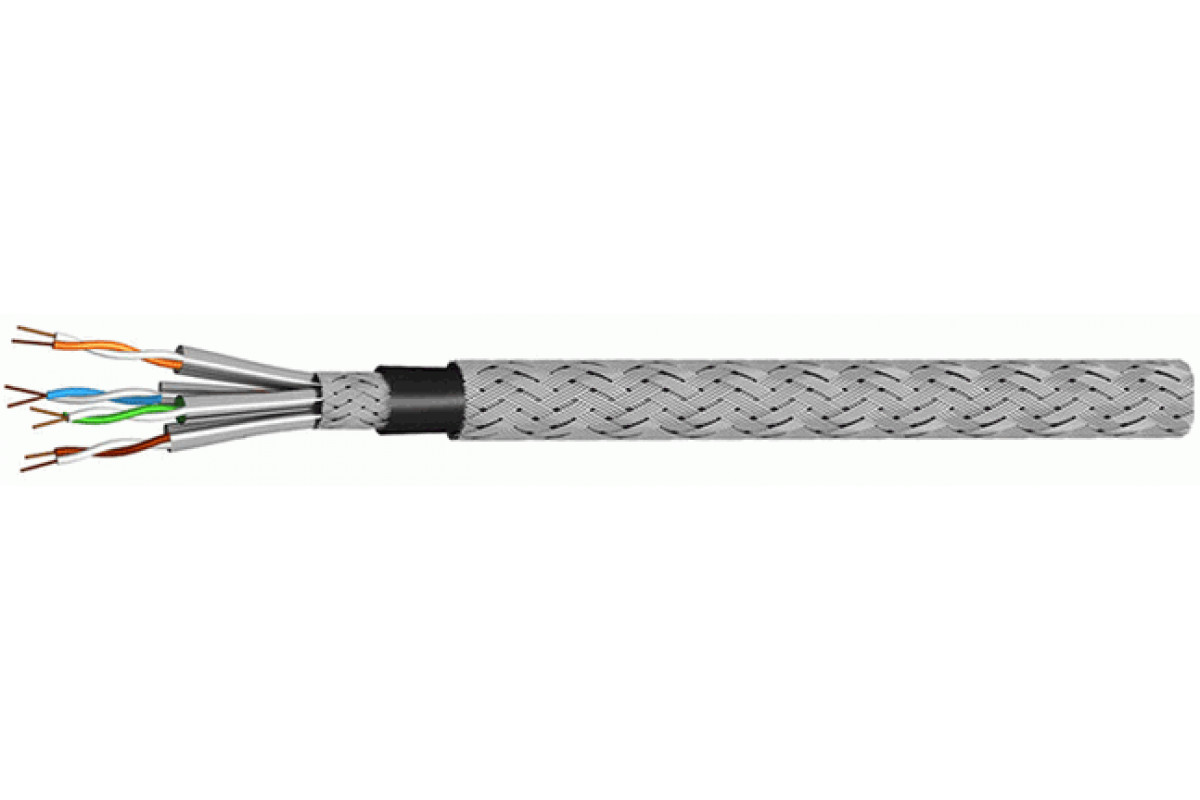

Конструкция Кабель КВПЭКГнг(А)-6A-БГ:

Количество пар: 4
Диаметр жил: 0,57 мм
Жилы: однопроволочные медные
Изоляция: полиолефин
Скрутка: парная
Экран пары: из алюмолавсановой ленты
Общий экран: оплетка из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок

Продолжительность гарантии Кабель КВПЭКГнг(А)-6A-БГ:

кабелей КВПЭКГнг(А)-6A-БГ

35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей КВПЭКГнг(А)-6A-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2
Нераспространение горения при групповой прокладке (категория A)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,57	4	10	145

Электрические параметры КВПЭКГнг(А)-6A-БГ

Электрические параметры
Омическая асимметрия жил в рабочей паре на длине 100 м, не более	2 %
Электрическое сопротивление изоляции жил при 20 °C, не менее	95 МОм?км
Электрическая емкость рабочей пары, не более	62 пФ/м
Емкостная асимметрия пары относительно экрана на длине 1 км, не более	1600 пФ
Волновое сопротивление	100 ± 15 Ом
Сопротивление связи на частоте 30 МГц	200,0 мОм/м
Испытание напряжением постоянного тока между токопроводящими жилами пары	2,0 кВ

Частотные характеристики

Частота, МГц	1	4	10	16	20	31,25	62,5	100	250	500
Коэффициент затухания при 20 °С, не более, дБ/100 м	2,1	3,8	5,9	7,5	8,4	10,5	15,0	19,1	31,1	45,3
Переходное затухание на ближнем конце (NEXT), не менее, дБ/100 м	75,3	66,3	60,3	57,3	55,8	52,8	48,3	45,3	39,3	34,8

ФЖТК.357400.062ТУ
