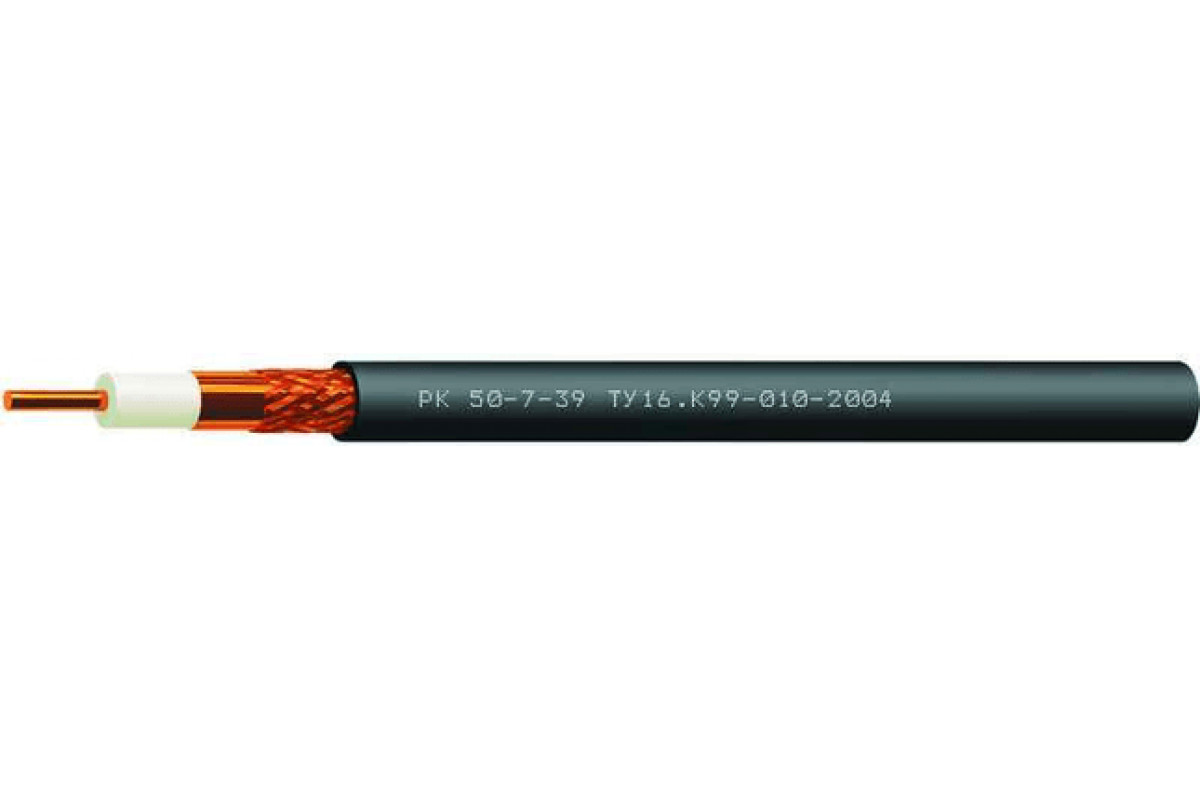

Кабель РК 50-7-39

Код товара: 824

Доступность: На складе

Описание

Кабель коаксиальный радиочастотный для систем телерадиовещания, спутниковой и радиосвязи, одиночной прокладки РК 50-7-39

Целевое свойство кабеля РК 50-7-39

Для одиночной стационарной прокладки

Для антенных трактов систем радиосвязи

Для систем телерадиовещания

Разрешается применять Кабель РК 50-7-39:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Типы соединителей приведены в разделе Соединители коаксиальные

Минимальный срок службы

20 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация (однократно): 5?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
* D_H — наружный размер кабеля

Конструкция Кабель РК 50-7-39:

Внутренний проводник: медный однопроволочный диаметром 2,62 мм
Изоляция: полиэтилен физического вспенивания (диаметр по изоляции 7,25 мм)
Внешний проводник: оплетка плотностью 88–92 % из медных проволок диаметром 0,15 мм, наложенная поверх ламинированной медной фольги (диаметр по внешнему проводнику 8,0 мм)
Оболочка: ПВХ черного цвета

Гарантийный срок использования Кабель РК 50-7-39:

кабелей РК 50-7-39
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей РК 50-7-39 по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Электрические параметры РК 50-7-39

Волновое сопротивление: 50 ± 2 Ом
Электрическая емкость: 80 пФ/м
Максимальная мощность на частоте 1 ГГц: 400 Вт
Коэффициент укорочения длины волны: 1,22
Сопротивление изоляции при 20 °С, не менее: 5000 МОм?км
Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 3,6/12,3 Ом/км
Сопротивление связи на частоте 30 МГц, не более: 5 мОм/м
Испытательное напряжение изоляции частотой 50 Гц: 0,75 кВ

Частотные характеристики

Частота, МГц	10	50	100	200	300	400	600	800	850	1000
Коэффициент затухания при 20 °С, не более, дБ/100м	1,3	2,8	4,1	6,2	7,4	8,7	11,0	13,1	13,6	15,0
Частота, МГц	2000		3000		4000		5000		6000
Коэффициент затухания при 20 °С, не более, дБ/100м	22,9		29,7		35,9		41,8		47,4
