РК 50-4,8-318

Name: РК 50-4,8-318
Brand: НПП Спецкабель
Availability: InStock

Производитель: НПП Спецкабель

Код товара: 820

Доступность: На складе

Описание

Кабель коаксиальный радиочастотный для систем спутниковой и радиосвязи, одиночной прокладки РК 50-4,8-318

Задача кабеля РК 50-4,8-318

Для одиночной стационарной прокладки

Для антенных трактов систем радиосвязи

Допустимо использовать Кабель РК 50-4,8-318:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Типы соединителей приведены в разделе Соединители коаксиальные

Минимальный срок службы

20 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация (однократно): 5?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
* D_H — наружный размер кабеля

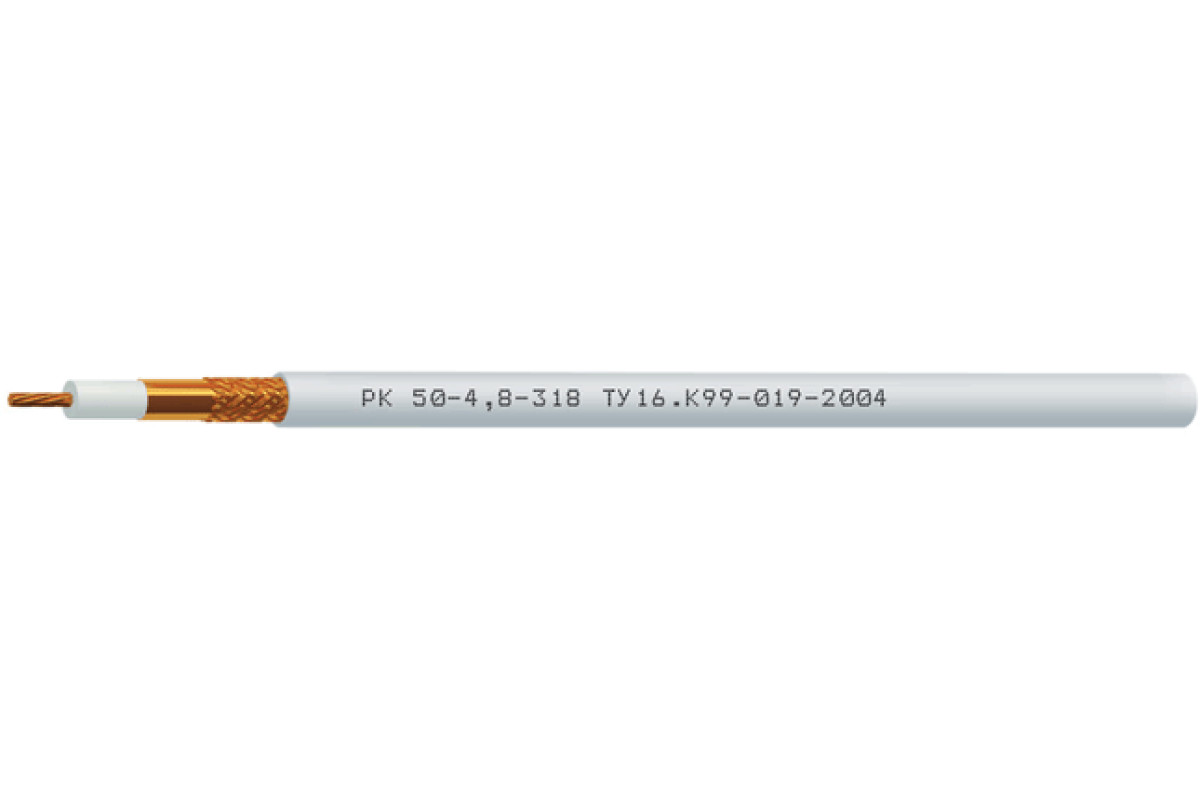

Конструкция Кабель РК 50-4,8-318:

Внутренний проводник: медный многопроволочный диаметром 1,71 (7?0,57) мм
Изоляция: полиэтилен физического вспенивания (диаметр по изоляции 4,80 мм)
Внешний проводник: оплетка плотностью 90–95 % из медных проволок диаметром 0,15 мм, наложенная поверх ламинированной медной фольги (диаметр по внешнему проводнику 5,6 мм)
Оболочка: ПВХ черного цвета

Гарантийный срок безотказной работы Кабель РК 50-4,8-318:

кабелей РК 50-4,8-318
6 лет с даты ввода в эксплуатацию
но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей РК 50-4,8-318 по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

	Наружный размер кабелей, D_H, не более, мм	Расчетная масса 1 км кабелей, кг
РК 50-4,8-318	7,3	81,8

Электрические параметры РК 50-4,8-318

Волновое сопротивление: 50 ± 2 Ом
Электрическая емкость: 80 пФ/м
Максимальная мощность на частоте 1 ГГц: 290 Вт
Коэффициент укорочения длины волны: 1,22
Сопротивление изоляции при 20 °С, не менее: 5000 МОм?км
Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 7,1/10,1 Ом/км
Сопротивление связи, не более: 5 мОм/м
Испытательное напряжение изоляции частотой 50 Гц: 0,75 кВ

Частотные характеристики

Частота, МГц	10	50	100	200	300	400	600	800	850	1000
Коэффициент затухания при 20 °С, не более, дБ/100м	1,9	4,2	6,0	8,7	10,6	12,4	15,1	17,8	18,5	20,0
Частота, МГц	2000		3000		4000		5000		6000
Коэффициент затухания при 20 °С, не более, дБ/100м	29,3		36,8		43,3		49,3		54,9
