РК 50-7-316нг(A)-HF

Кабель коаксиальный радиочастотный для систем телерадиовещания, спутниковой и радиосвязи (РК 50), групповой прокладки, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении РК 50-7-316нг(A)-HF

Функциональное свойство кабеля РК 50-7-316нг(A)-HF

Для групповой стационарной прокладки

Для антенных трактов систем радиосвязи

Для систем телерадиовещания

Возможно задействовать Кабель РК 50-7-316нг(A)-HF:

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Типы соединителей приведены в разделе Соединители коаксиальные

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

монтаж: 10?D_H
эксплуатация (однократно): 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

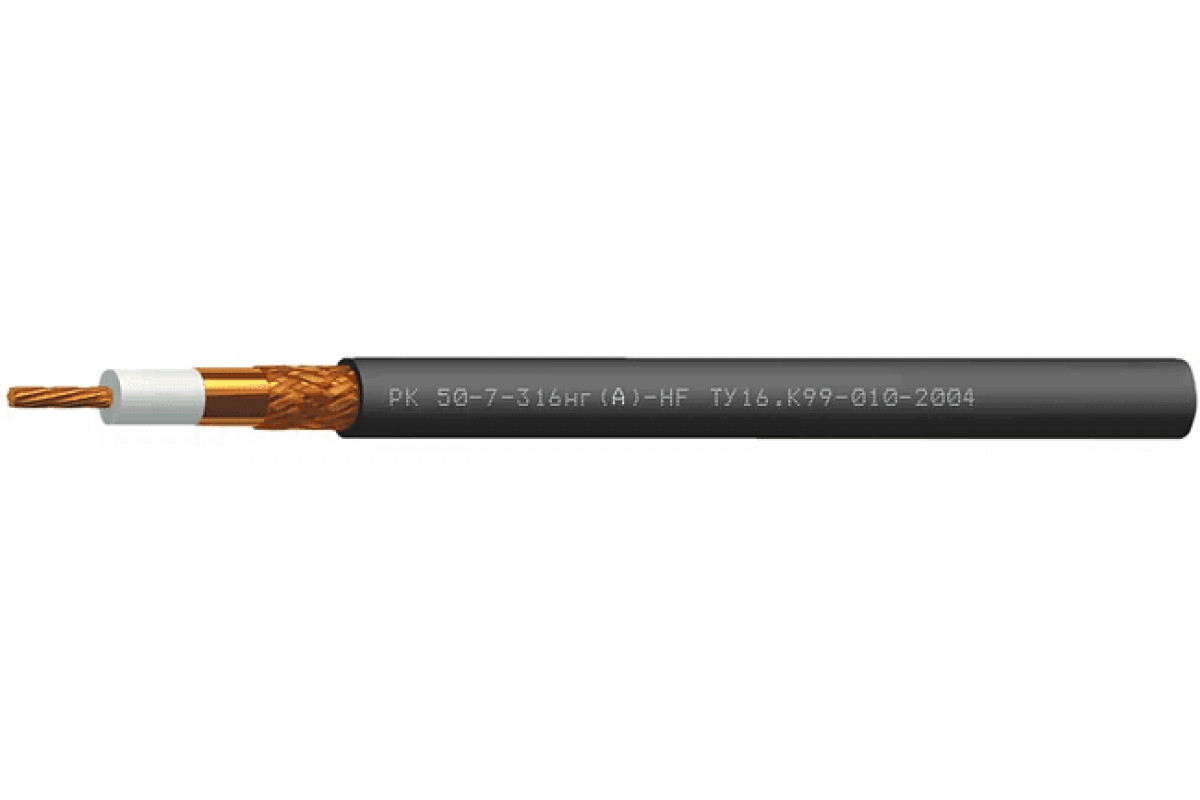

Конструкция Кабель РК 50-7-316нг(A)-HF:

Внутренний проводник: медный многопроволочный диаметром 2,79 мм
Изоляция: полиэтилен физического вспенивания (диаметр по изоляции 7,25 мм)
Внешний проводник: оплетка плотностью 88–92 % из медных проволок диаметром 0,12 или 0,15 мм, наложенная поверх ламинированной медной фольги (диаметр по внешнему проводнику 8,0 мм)
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

Гарантийное обслуживание Кабель РК 50-7-316нг(A)-HF:

кабелей РК 50-7-316нг(A)-HF
6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей РК 50-7-316нг(A)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория A)

Массогабаритные параметры

	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
РК 50-7-316нг(A)-HF	10,3	139,9

Электрические параметры РК 50-7-316нг(A)-HF

• Волновое сопротивление: 50 ± 2,5 Ом
• Электрическая емкость: 80 пФ/м
• Максимальная мощность на частоте 1 ГГц: 400 Вт
• Коэффициент укорочения длины волны: 1,22
• Сопротивление изоляции при 20 °С, не менее: 5000 МОм?км
• Электрическое сопротивление внутреннего/внешнего проводников постоянному току при 20 °С, не более: 3,6/11,5 Ом/км
• Сопротивление связи на частоте 30 МГц, не более: 5 мОм/м
• Испытательное напряжение изоляции частотой 50 Гц: 0,75 кВ

Частотные характеристики

Частота, МГц	10	50	100	200	300	400	600	800	850	1000
Коэффициент затухания при 20 °С, не более, дБ/100м	1,5	3,4	4,8	7,2	8,6	9,3	12,9	14,3	14,9	17,2
Частота, МГц	2000		3000		4000		5000		6000
Коэффициент затухания при 20 °С, не более, дБ/100м	24,2		30,6		36,6		41,4		47,5

ТУ 16.К99-010-2004
