Кабель Кабель 4x1,5+1x2х0,75 У

Код товара: 778

Доступность: На складе

Описание

Кабель комбинированный для автоматизированных систем управления технологическими процессами подвижных объектов, одиночной прокладки СПЕЦКАБЕЛЬ 4x1,5+1x2х0,75 У

Технологическое назначение кабеля 4x1,5+1x2х0,75 У

Для одиночной нестационарной прокладки

Для АСУ ТП подвижных объектов с одновременным подводом питающего напряжения

Для перегрузочных машин на атомных станциях

Можно эксплуатировать Кабель 4x1,5+1x2х0,75 У:

Внутри и вне помещений при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

На атомных станциях, в системах классов безопасности 2-4, в гермозоне

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 10?D_H

Диапазон температур, °С

монтаж: от –15 до +50
подвижная эксплуатация: от –10 до +70
эксплуатация: от –60 до +70
* D_H — наружный размер кабеля

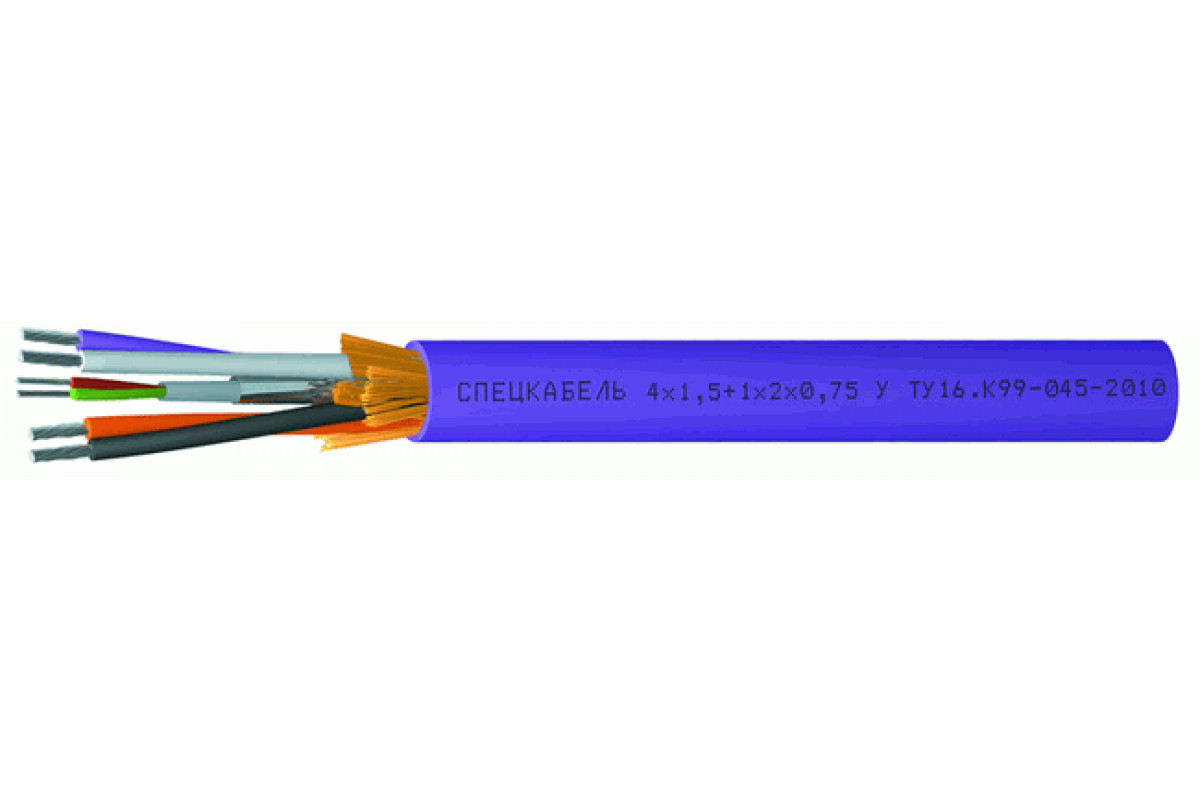

Конструкция Кабель 4x1,5+1x2х0,75 У:

Подвод питания

Количество жил: 4
Сечение жил: 1,5 мм² (28?0,26 мм)
Жилы: многопроволочные медные луженые
Изоляция: полимерная композиция, не содержащая галогенов

Передача данных

Количество пар: 1
Диаметр жил: 0,75 мм (19?0,15 мм)
Жилы: многопроволочные медные луженые
Изоляция: вспененный полиэтилен
Скрутка: парная
Разделительный слой: лента из нетканого материала
Экран пары: из ламинированной алюминиевой фольги и оплетки из медных луженых проволок

Сердечник

Заполнение: полипропиленовые нити
Оболочка: безгалогенный термопластичный полиуретан фиолетового цвета

Период гарантийного обслуживания Кабель 4x1,5+1x2х0,75 У:

кабелей СПЕЦКАБЕЛЬ 4x1,5+1x2х0,75 У

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦКАБЕЛЬ 4х1,5+1х2х0,75 У по ГОСТ 31565 — 2012 — О1.8.1.2.1
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

	Наружный размер кабелей, D_H, не более, мм	Расчетная масса 1 км кабелей, кг
Спецкабель 4х1,5+1х2х0,75 У	12,5	170,3

Электрические параметры

Жилы питания (1,5 мм²)
Электрическое сопротивление жилы постоянному току при 20 °С, не более, Ом/100 м	1,4
Электрическое сопротивление изоляции жил, не менее, МОм x км — при 20 °C — при 90 °C	100 0,5
Рабочее напряжение, В	300
Испытательное напряжение частотой 50 Гц между жилами и между жилами и экраном, кВ	1,0
Пара для передачи данных (0,75 мм)
Электрическое сопротивление жилы постоянному току при 20 °С, не более, Ом/100 м	5,4
Электрическое сопротивление изоляции жил, не менее, МОм x км — при 20 °C — при 90 °C	200 5
Электрическая емкость рабочей пары, не более, пФ/м	40
Волновое сопротивление на частоте 1 МГц, Ом	150 ± 15
Коэффициент затухания на частоте 1 МГц при 20 °C, не более, дБ / 100 мм	1,4
Испытательное напряжение частотой 50 Гц между жилами и между жилами и экраном, кВ	1,0
