СПЕЦЛАН СПЕЦЛАН-ПРО SF/UTQ Cat 5e ZH КГ нг(А)-HF

СПЕЦЛАН-ПРО SF/UTQ Cat 5e ZH КГ нг(А)-HF - кабель симметричный гибкий СПЕЦЛАН для сетей промышленного Ethernet категории 5e, групповой прокладки, не выделяющий коррозионно-активных газообразных продуктов при горении и тлении

Целевая задача кабеля СПЕЦЛАН-ПРО SF/UTQ Cat 5e ZH КГ нг(А)-HF

Для групповой стационарной прокладки

Для структурированных кабельных систем, категория 5e (стандарты: ISO/IEC 24702, IEC 61156-5 и ГОСТ Р 54429)

Допустимо эксплуатировать Кабель СПЕЦЛАН-ПРО SF/UTQ Cat 5e ZH КГ нг(А)-HF:

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Защищен от грызунов

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 4?D_H
монтаж: 8?D_H

Диапазон температур, °С

эксплуатация: от –70 до +80
монтаж: от –20 до +50
* D_H — наружный размер кабеля

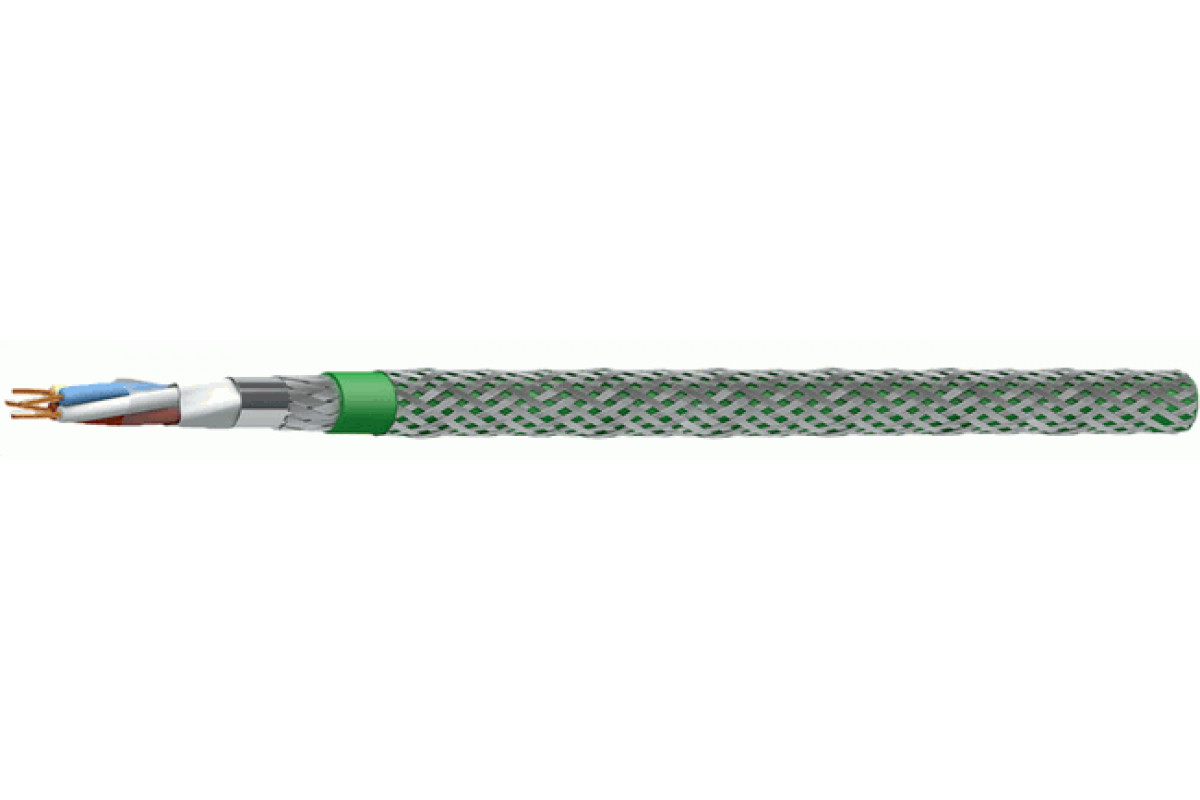

Конструкция Кабель СПЕЦЛАН-ПРО SF/UTQ Cat 5e ZH КГ нг(А)-HF:

Количество жил: 4 (2 пары - образуются диаметрально противоположными жилами)
Диаметр жил: 0,78 мм
Жилы: многопроволочные медные
Изоляция: сплошной полиэтилен
Скрутка: четверочная, с обмоткой полиэтилентерефталатной лентой
Экран: общий из алюмолавсановой ленты с оплеткой из медных луженых проволок плотностью не менее 80%
Оболочка: полимерная композиция, не содержащая галогенов, зеленого или черного цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийный срок сохранения характеристик Кабель СПЕЦЛАН-ПРО SF/UTQ Cat 5e ZH КГ нг(А)-HF:

кабелей СПЕЦЛАН-ПРО SF/UTQ Cat 5e ZH КГ нг(А)-HF

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН-ПРО SF/UTQ Cat 5e ZH КГ нг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Диаметр жил, D, мм	Число жил в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,78	1	8,7	113,6

Электрические параметры

• Электрическое сопротивление жилы постоянному токупри 20 °C: 145 Ом/км
• Омическая асимметрия жил в рабочей паре на длине 100 м, не более: 2 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм ? км
• Электрическая емкость пары, пересчитанная на длину 1000 м, не более: 56 нФ/м
• Емкостная асимметрия пары относительно земли на длине 1000 м, не более: 1600 пФ
• Время задержки сигнала на длине 100 м, не более: 570 нс
• Испытательное напряжение построянного тока в течение 2с между жилами и между жилами и экраном: 2,5 кВ
• Сопротивление связи на частоте 30 МГц, не более: 200 мОм/м

Техсправка по пожарной нагрузке

Объем горючей массы полимерных элементов в кабеле: 25,93 лx10^-3/м

ТУ 16.К99-041-2011
