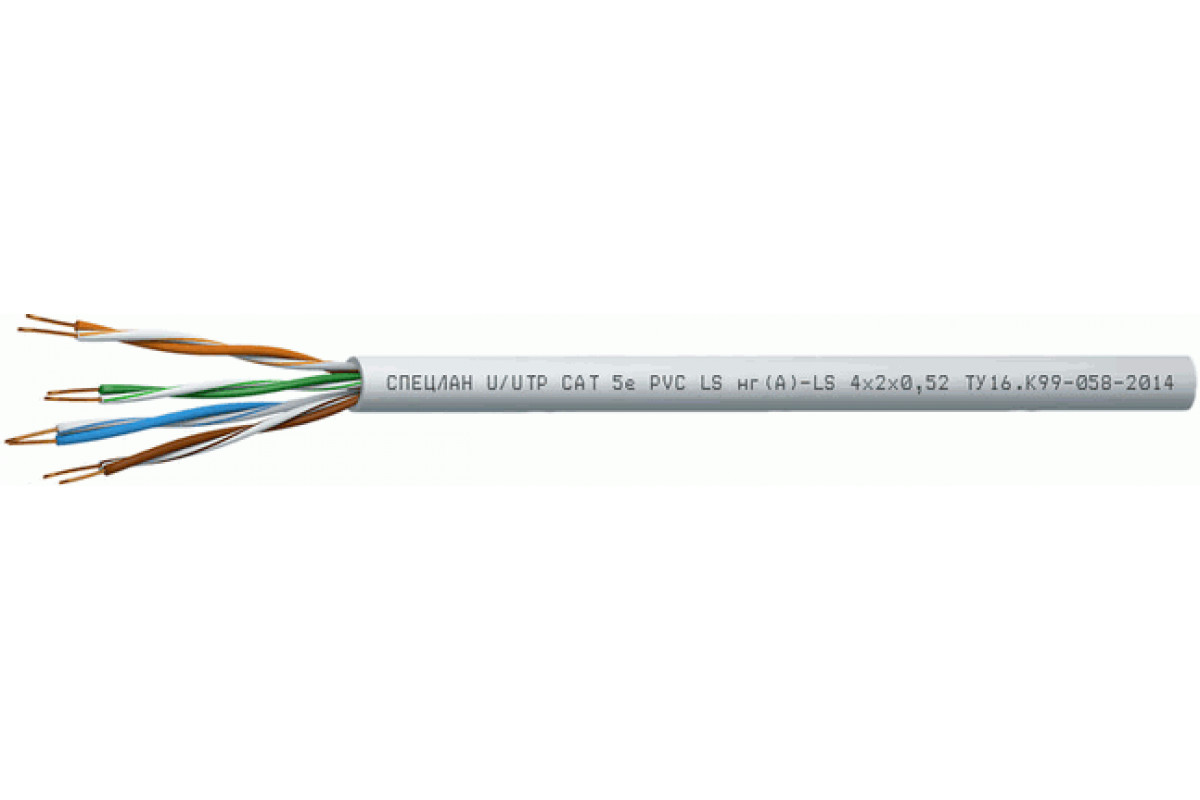

СПЕЦЛАН U/UTP Cat 5e PVC LS нг(А)-LS

СПЕЦЛАН U/UTP Cat 5e PVC LS нг(А)-LS - кабели симметричные СПЕЦЛАН для структурированных кабельных систем (U/UTP) категории 5e, групповой прокладки, с пониженным дымо и газовыделением

Тип использования кабеля U/UTP Cat 5e PVC LS нг(А)-LS

Для групповой стационарной прокладки

Для структурированных кабельных систем, категория 5e (стандарты: ISO/IEC 11801, IEC 61156-5 и ГОСТ Р 54429)

Возможно применять Кабель U/UTP Cat 5e PVC LS нг(А)-LS:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 8?D_H
монтаж: 8?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель U/UTP Cat 5e PVC LS нг(А)-LS:

Количество пар: 1, 2, 4
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Изоляция: сплошной полиэтилен
Скрутка: парная
Центральный элемент: крестообразный сепаратор
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, серого или белого цвета

Гарантийный период Кабель U/UTP Cat 5e PVC LS нг(А)-LS:

кабелей СПЕЦЛАН U/UTP Cat 5e PVC LS нг(А)-LS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН U/UTP Cat 5e PVC LS нг(А)-LS по ГОСТ 31565 — 2012 — П1б.8.2.2.2
Нераспространение горения при групповой прокладке(категория А)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	1	4	13,1
	2	6,8	29,8
	4	7,9	42,1

Электрические параметры

• Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом / км
• Омическая асимметрия жил в рабочей паре не более: 2 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм ? км
• Электрическая емкость рабочей пары, не более: 56 пФ/м
• Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
• Волновое сопротивление: 100 ± 15 Ом

Техсправка по пожарной нагрузке

Число пар в кабелях, N	Объем горючей массы полимерных элементов в кабеле, лx10-3/м
1	6,21
2	14,7
4	18,47

ТУ 16.К99-058-2014
