СПЕЦЛАН SF/UTP Cat 5e PUR

СПЕЦЛАН SF/UTP Cat 5e PUR - кабели симметричные СПЕЦЛАН для структурированных кабельных систем (SF/UTP) категории 5e, одиночной прокладки

Оперативная цель кабеля SF/UTP Cat 5e PUR

Для одиночной стационарной прокладки

Для структурированных кабельных систем, категория 5e (стандарты: ISO/IEC 11801, IEC 61156-5 и ГОСТ Р 54429)

Можно использовать Кабель SF/UTP Cat 5e PUR:

Внутри и вне помещений

В химически агрессивных средах

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 8?D_H
монтаж: 8?D_H

Диапазон температур, °С

эксплуатация: от –70 до +95
монтаж: от –30 до +50
* D_H — наружный размер кабеля

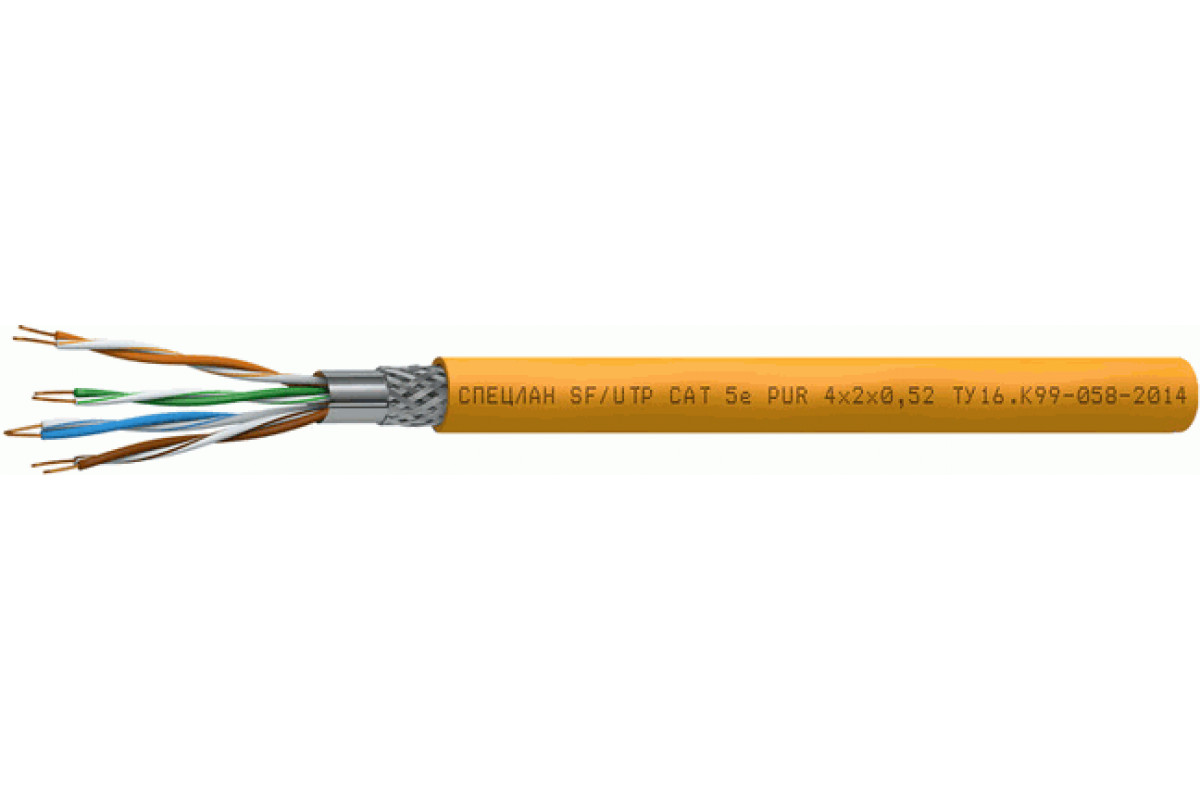

Конструкция Кабель SF/UTP Cat 5e PUR:

Количество пар: 1, 2, 4
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Изоляция: сплошной полиэтилен
Скрутка: парная
Экран: общий из алюмолавсановой ленты и оплетки из медных луженых проволок
Оболочка: безгалогенный термопластичный полиуретан оранжевого цвета

Гарантийный срок применения Кабель SF/UTP Cat 5e PUR:

кабелей СПЕЦЛАН SF/UTP Cat 5e PUR

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН SF/UTP Cat 5e PUR по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	1	4,8	22,6
	2	7,6	45,1
	4	8,6	60,2

Электрические параметры

• Электрическое сопротивление жилы постоянному току при 20 °C,не более: 95,0 Ом/км
• Омическая асимметрия жил в рабочей паре не более: 2 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм ? км
• Электрическая емкость рабочей пары, не более: 56 пФ/м
• Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
• Волновое сопротивление: 100 ± 15 Ом

ТУ 16.К99-058-2014
