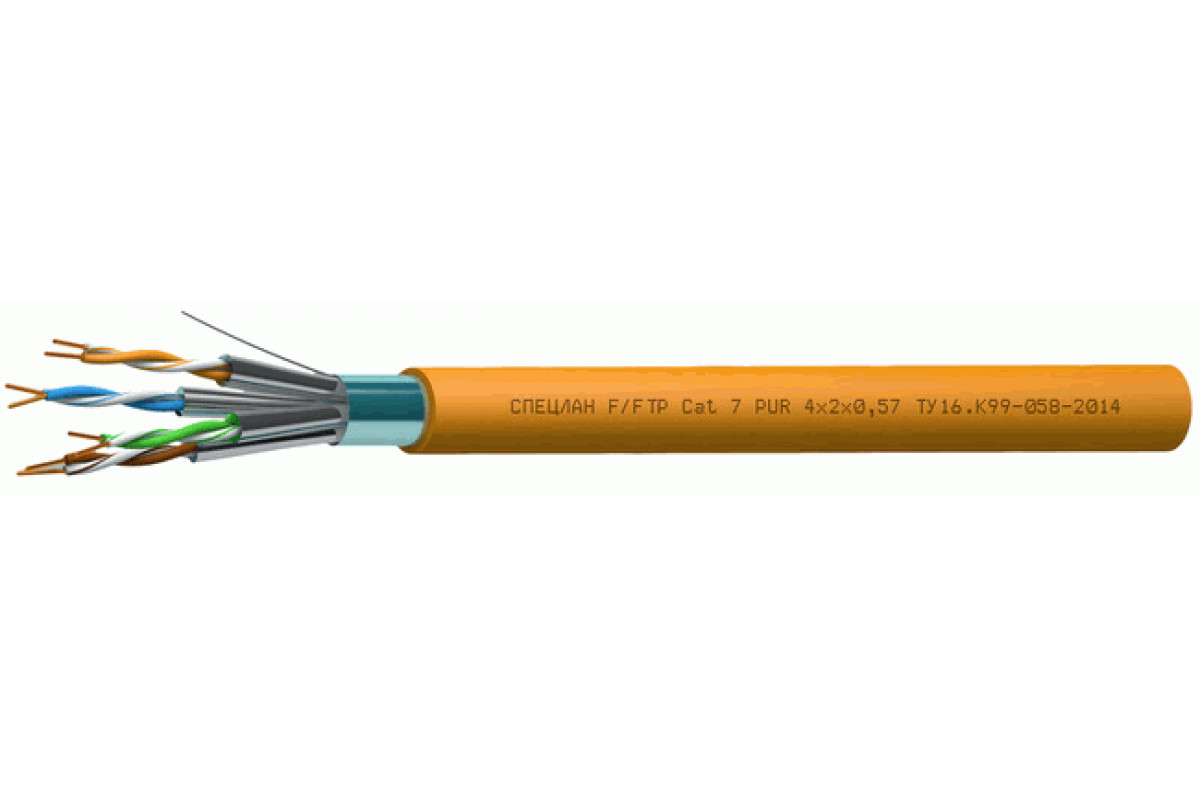

СПЕЦЛАН F/FTP Cat 7 PUR

СПЕЦЛАН F/FTP Cat 7 PUR - кабель симметричный СПЕЦЛАН для структурированных кабельных систем (F/FTP) категории 7, одиночной прокладки

Техническое назначение кабеля F/FTP Cat 7 PUR

Для одиночной стационарной прокладки

Для структурированных кабельных систем, категория 7 (стандарты: ISO/IEC 11801, IEC 61156-5 и ГОСТ Р 54429)

Можно применять Кабель F/FTP Cat 7 PUR:

Внутри и вне помещений

В химически агрессивных средах

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 8?D_H
монтаж: 8?D_H

Диапазон температур, °С

эксплуатация: от –70 до +95
монтаж: от –30 до +50
* D_H — наружный размер кабеля

Конструкция Кабель F/FTP Cat 7 PUR:

Количество пар: 4
Диаметр жил: 0,57 мм
Жилы: однопроволочные медные
Изоляция: вспененный полиэтилен
Скрутка: парная
Экран пары: из алюмолавсановой ленты
Общий экран: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: безгалогенный термопластичный полиуретан оранжевого цвета

Гарантийные условия Кабель F/FTP Cat 7 PUR:

кабелей СПЕЦЛАН F/FTP Cat 7 PUR

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН F/FTP Cat 7 PUR по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,57	4	10,3	60,6

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 8?D_H

монтаж: 8?D_H

Диапазон температур, °С

эксплуатация: от –70 до +95

монтаж: от –30 до +50

* D_H — наружный размер кабеля

Конструкция

Количество пар

: 4

Диаметр жил

: 0,57 мм

Жилы

: однопроволочные медные

Изоляция

: вспененный полиэтилен

Скрутка

: парная

Экран пары

: из алюмолавсановой ленты

Общий экран

: из алюмолавсановой ленты с контактным проводником из медной луженой проволоки

Оболочка

: безгалогенный термопластичный полиуретан оранжевого цвета

Гарантийный срок эксплуатации

кабелей СПЕЦЛАН F/FTP Cat 7 PUR

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН F/FTP Cat 7 PUR по ГОСТ 31565 — 2012 — О1.8.2.5.4

Нераспространение горения при одиночной прокладке

Техсправка по пожарной нагрузке

• Электрическое сопротивление жилы постоянному току при 20 °C, не более: 95,0 Ом/км
• Омическая асимметрия жил в рабочей паре не более: 2 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм?км
• Электрическая емкость рабочей пары, не более: 56 пФ/м
• Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
• Волновое сопротивление: 100 ± 15 Ом

ТУ 16.К99-058-2014
