Кабель СПЕЦЛАН FTP-3Кнг(А)-FRLS

Кабели симметричные СПЕЦЛАН для структурированных кабельных систем (FTP) категории 3, огнестойкие, групповой прокладки, c пониженным дымо и газовыделением, бронированные

Эксплуатационная функция кабеля FTP-3Кнг(А)-FRLS

Для групповой стационарной прокладки

Для структурированных кабельных систем, категория 3 (стандарты: ISO/IEC 11801, IEC 61156-2)

Можно эксплуатировать Кабель FTP-3Кнг(А)-FRLS:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

В грунтах категорий I-III

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 15?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –50 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

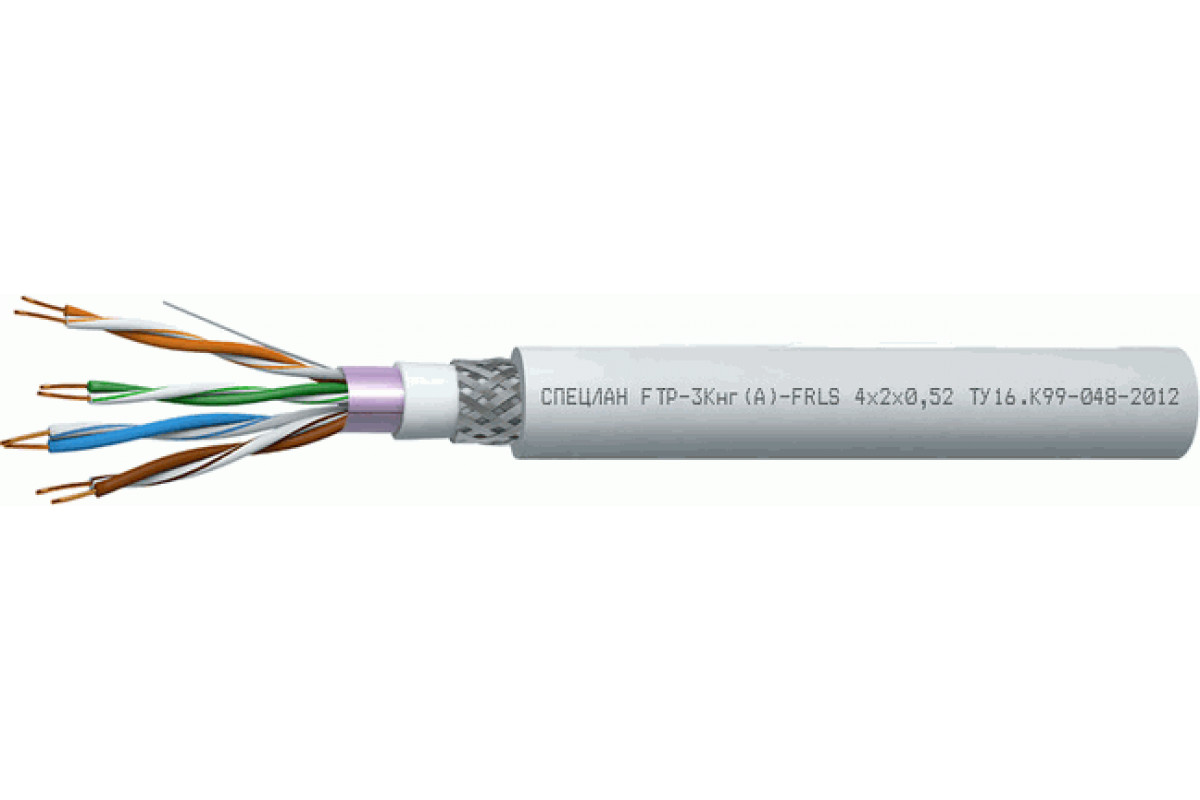

Конструкция Кабель FTP-3Кнг(А)-FRLS:

Количество пар: 2, 4
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: ПВХ пониженной пожарной опасности, с низким дымо- и газовыделением, белого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке, черного цвета

Гарантийный срок работоспособности Кабель FTP-3Кнг(А)-FRLS:

кабелей СПЕЦЛАН FTP-3Кнг(А)-FRLS

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН FTP-3Кнг(А)-FRLS по ГОСТ 31565 — 2012 — П1б.1.2.2.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	2	14,5	200,3
	4	15,5	231,5

Электрические параметры

• Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом/км
• Омическая асимметрия жил в рабочей паре на длине 100 м, не более: 3 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 150 МОм?км
• Емкостная асимметрия пары относительно земли на длине 1000 м, не более: 3400 пФ
• Волновое сопротивление: 100 ±15 Ом
• Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин: 1,0 кВ

Техсправка по пожарной нагрузке

Число пар в кабелях, N	Объем горючей массы полимерных элементов в кабеле, лx10-3/м
2	96,5
4	116,4

ТУ 16.К99-048-2012
