СПЕЦЛАН FTP-5Кнг(А)-FRHF

Кабели симметричные СПЕЦЛАН для структурированных кабельных систем (F/UTP) категории 5, огнестойкие, групповой прокладки, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении, бронированные

Эксплуатационное применение кабеля FTP-5Кнг(А)-FRHF

Для групповой стационарной прокладки

Для структурированных кабельных систем, категория 5 (стандарты: ISO/IEC 11801, IEC 61156-2)

Можно эксплуатировать Кабель FTP-5Кнг(А)-FRHF:

Внутри и вне помещений (с оболочкой черного цвета)

В условиях кратковременных воздействий минерального масла и бензина

В грунтах категорий I-III

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 15?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –60 до +60
монтаж: от –15 до +50
* D_H — наружный размер кабеля

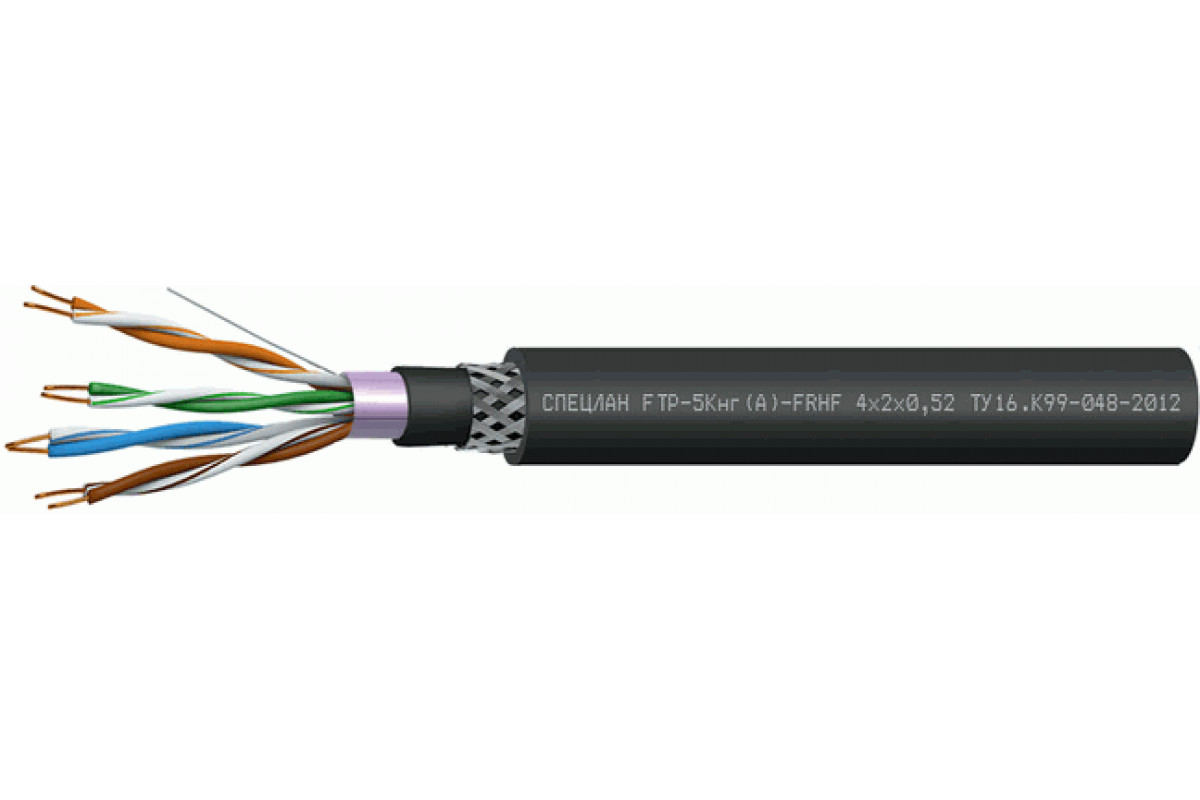

Конструкция Кабель FTP-5Кнг(А)-FRHF:

Количество пар: 2, 4
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Изоляция: полимерный материал
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: полимерная композиция, не содержащая галогенов, черногоцвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке, черного цвета

Продолжительность гарантии Кабель FTP-5Кнг(А)-FRHF:

кабелей СПЕЦЛАН FTP-5Кнг(А)-FRHF

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН FTP-5Кнг(А)-FRHF по ГОСТ 31565 — 2012 — П1б.1.1.2.1
Нераспространение горения при групповой прокладке (категория A)
Огнестойкость 180 минут

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	2	13,5	165,6
	4	14,5	192,7

Электрические параметры

• Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом/км
• Омическая асимметрия жил в рабочей паре на длине 100 м, не более: 3 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 150 МОм?км
• Емкостная асимметрия пары относительно земли на длине 1000 м, не более: 3400 пФ
• Волновое сопротивление: 100±15 Ом
• Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин: 1,0 кВ

Техсправка по пожарной нагрузке

Число пар в кабелях, N	Объем горючей массы полимерных элементов в кабеле, лx10-3/м
2	83,6
4	101,2

ТУ 16.К99-048-2012
