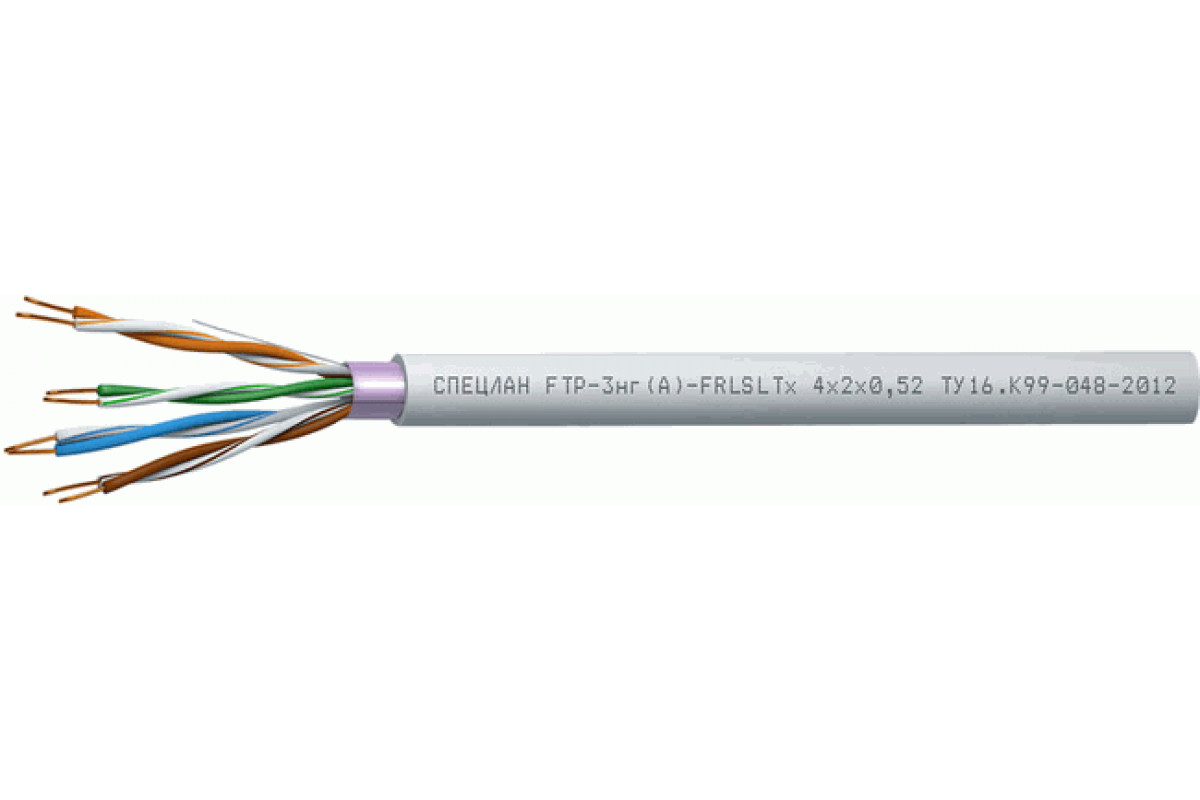

СПЕЦЛАН FTP-3нг(А)-FRLSLTx

СПЕЦЛАН FTP-3нг(А)-FRLSLTx - кабели симметричные СПЕЦЛАН для структурированных кабельных систем (F/UTP) категории 3, огнестойкие, групповой прокладки, c пониженным дымо и газовыделением, с низкой токсичностью продуктов горения

Функциональное назначение кабеля FTP-3нг(А)-FRLSLTx

Для групповой стационарной прокладки

Для структурированных кабельных систем, категория 3 (стандарты: ISO/IEC 11801, IEC 61156-2)

Допустимо применять Кабель FTP-3нг(А)-FRLSLTx:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 8?D_H
монтаж: 8?D_H

Диапазон температур, °С

эксплуатация: от –30 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель FTP-3нг(А)-FRLSLTx:

Количество пар: 2, 4
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина с низкой токсичностью продуктов горения
Экран: общий из алюмолавсановой ленты, с контактным проводником из медной луженой проволоки
Скрутка: парная
Оболочка: ПВХ пониженной пожарной опасности, с низкой токсичностью продуктов горения, белого цвета

Гарантийный период использования Кабель FTP-3нг(А)-FRLSLTx:

кабелей СПЕЦЛАН FTP-3нг(А)-FRLSLTx

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН FTP-3нг(А)-FRLSLTx по ГОСТ 31565 — 2012 — П1б.1.2.1.2
Нераспространение горения при групповой прокладке (категория А)
Огнестойкость 180 минут

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	2	8,5	53,2
	4	9,5	71,4

Электрические параметры

• Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом / км
• Омическая асимметрия жил в рабочей паре на длине 100 м, не более: 3 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 150 МОм?км
• Емкостная асимметрия пары относительно земли на длине 1000 м, не более: 3400 пФ
• Волновое сопротивление: 100 ± 15 Ом
• Испытательное напряжение между жилами и между жилами и экраном в течение 1 мин: 1,0 кВ

Техсправка по пожарной нагрузке

Число пар в кабелях, N	Объем горючей массы полимерных элементов в кабеле, л x 10-3/м
2	21,1
4	34,7

ТУ 16.К99-048-2012
