Кабель КВПЭфПКГ-5e

Кабели симметричные для структурированных кабельных систем (FTP) категории 5e, одиночной прокладки КВПЭфПКГ-5e

Оперативная цель кабеля КВПЭфПКГ-5e

Для одиночной стационарной прокладки

Для структурированных кабельных систем, категория 5e (стандарты:ISO/IEC 11801, IEC 61156-5и ГОСТ Р 54429)

Можно применять Кабель КВПЭфПКГ-5e:

На открытом воздухе

Защищены от грызунов

Соответствует требованиям Российского морского регистра судоходства (РМРС).

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация: 8?D_H
монтаж: 8?D_H

Диапазон температур, °С

эксплуатация: от –60 до +80
монтаж: от –20 до +50
* D_H — наружный размер кабеля

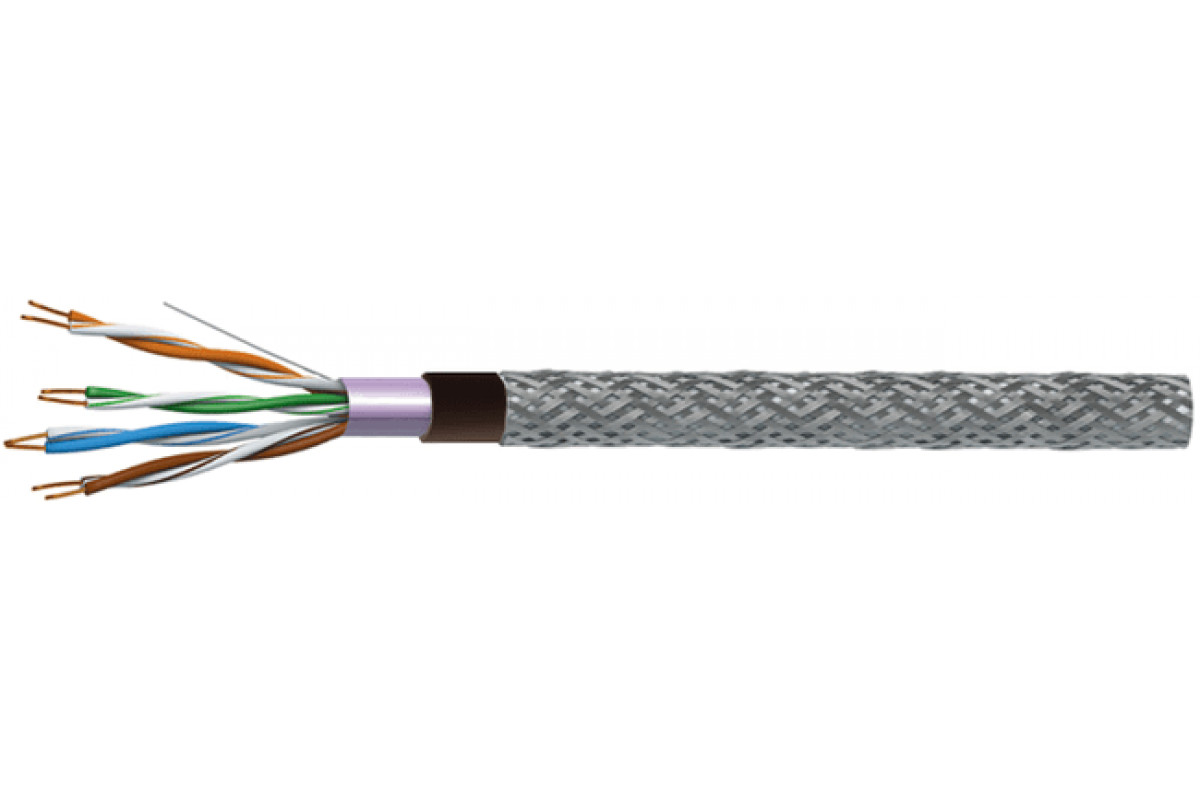

Конструкция Кабель КВПЭфПКГ-5e:

Количество пар: 1, 2, 4
Диаметр жил: 0,52 мм
Жилы: однопроволочные медные
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Изоляция: сплошной полиэтилен
Скрутка: парная
Оболочка: светостабилизированный полиэтилен
Броня: оплетка из стальных оцинкованных проволок

Гарантийный срок работоспособности Кабель КВПЭфПКГ-5e:

кабелей КВПЭфП-5e

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КВПЭфПКГ-5e по ГОСТ 31565 — 2012 — О1.8.2.5.4

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,52	1	5,6	39,6
	2	8,4	70,9
	4	9,5	83,5

Электрические параметры

• Электрическое сопротивление жилы при 20 °C, не более: 95,0 Ом/км
• Омическая асимметрия жил в рабочей паре не более: 2 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 150 МОм ? км
• Электрическая емкость рабочей пары, не более: 56 пФ/м
• Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
• Волновое сопротивление: 100 ± 15 Ом

ТУ 16.К99-014-2004
