СПЕЦЛАН КГ F/UTP Cat 6 ZH нг(А)-HF

СПЕЦЛАН КГ F/UTP Cat 6 ZH нг(А)-HF - кабель симметричный СПЕЦЛАН для структурированных кабельных систем (F/UTP) категории 6, групповой прокладки, не выделяющий коррозионно-активных газообразных продуктов при горении и тлении, бронированные

Функциональная роль кабеля КГ F/UTP Cat 6 ZH нг(А)-HF

Для групповой стационарной прокладки

Для структурированных кабельных систем, категория 6 (стандарты: ISO/IEC 11801, IEC 61156-5 и ГОСТ Р 54429)

Разрешено использовать Кабель КГ F/UTP Cat 6 ZH нг(А)-HF:

Внутри и вне помещений

В условиях кратковременных воздействий минерального масла и бензина

Защищены от грызунов

Минимальный срок службы

40 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +70
монтаж: от –15 до +50
* D_H — наружный размер кабеля

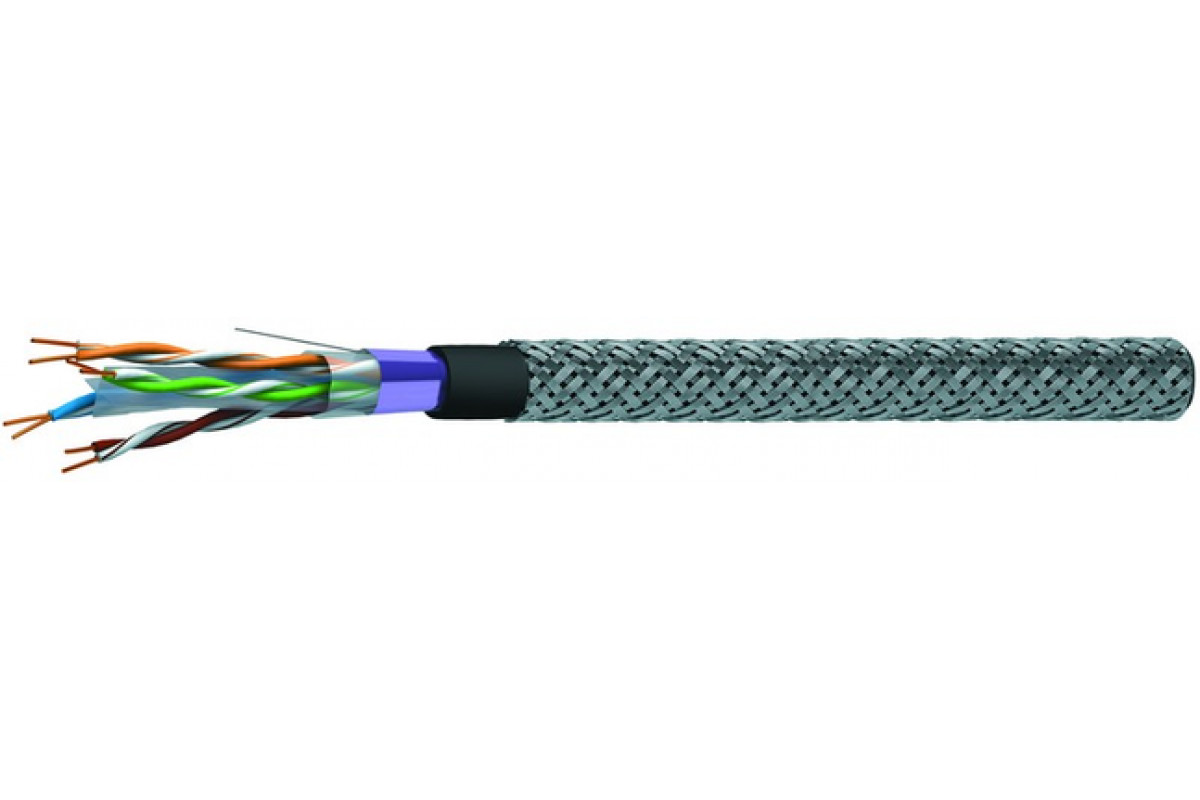

Конструкция Кабель КГ F/UTP Cat 6 ZH нг(А)-HF:

Количество пар: 4
Диаметр жил: 0,57 мм
Жилы: однопроволочные медные
Изоляция: сплошной полиэтилен
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Центральный элемент: крестообразный сепаратор
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Броня: оплетка из стальных оцинкованных проволок

Период гарантийного обслуживания Кабель КГ F/UTP Cat 6 ZH нг(А)-HF:

кабелей СПЕЦЛАН КГ F/UTP Cat 6 ZH нг(А)-HF

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей СПЕЦЛАН КГ F/UTP Cat 6 ZH нг(А)-HF по ГОСТ 31565 — 2012 — П1б.8.1.2.1
Нераспространение горения при групповой прокладке (категория А)

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,57	4	11,4	112,9

Электрические параметры

• Электрическое сопротивление жилы постоянному току при 20 °C, не более: 95,0 Ом/км
• Омическая асимметрия жил в рабочей паре не более: 2 %
• Электрическое сопротивление изоляции жил при 20 °C, не менее: 5000 МОм ? км
• Электрическая емкость рабочей пары, не более: 56 пФ/м
• Емкостная асимметрия пары относительно земли на длине 1 км, не более: 1600 пФ
• Волновое сопротивление: 100 ± 15 Ом

ТУ 27.32.13-110-47273194-2022
