КГПЭфПКП

Кабель симметричный для промышленных сетей ProfiBus-PA и Foundation Fieldbus (уровень H1/тип А), одиночной прокладки бронированный КГПЭфПКП

Оперативное использование кабеля КГПЭфПКП

Для одиночной стационарной прокладки

Для систем, работающих по стандарту PROFIBUS IEC 61158-2 и ISA/SP 50 (FoundationFieldbus)

Возможно применять Кабель КГПЭфПКП:

На открытом воздухе

В частично затапливаемых помещениях

Защищены от грызунов

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H
монтаж: 15?D_H

Диапазон температур, °С

эксплуатация: от –60 до +95
монтаж: от –20 до +50
* D_H — наружный размер кабеля

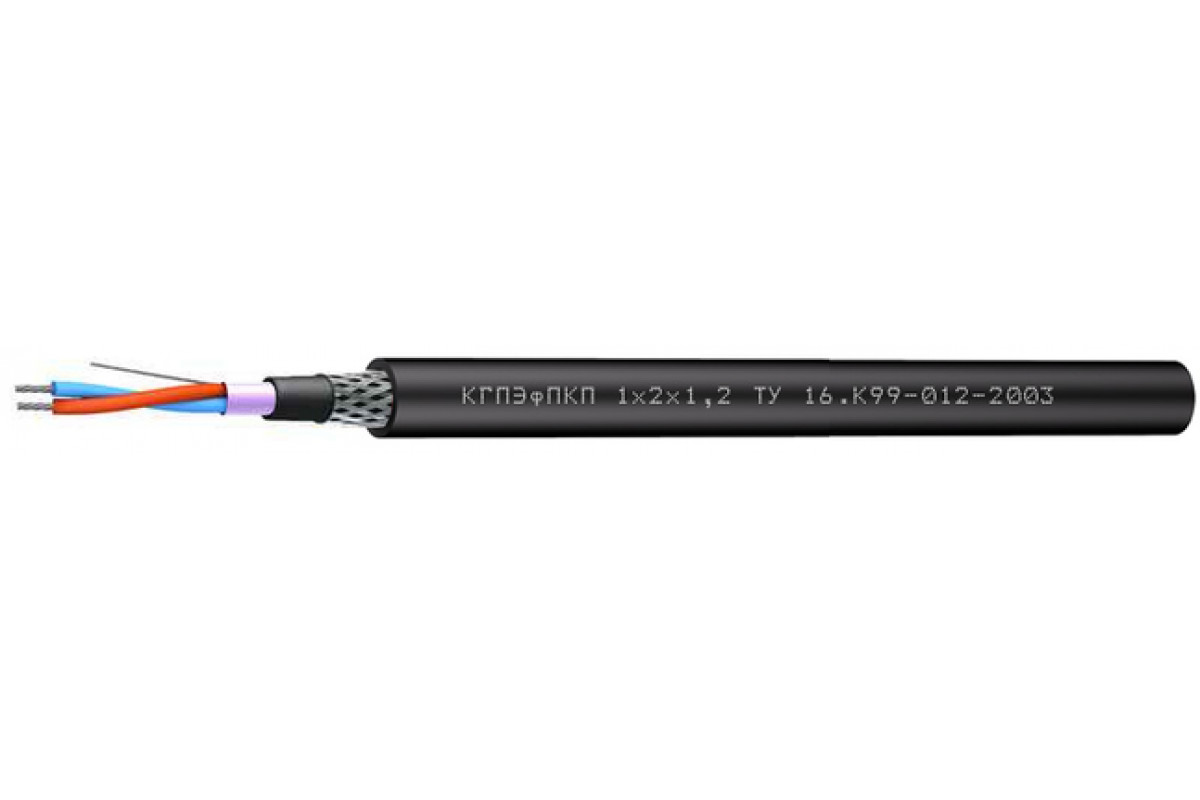

Конструкция Кабель КГПЭфПКП:

Количество пар: 1
Диаметр жил: 1,2 мм (7?0,40мм)
Жилы: многопроволочные медные луженые
Изоляция: сплошной полиэтилен
Скрутка: парная
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Оболочка: светостабилизированный полиэтиленчерного цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке, черного цвета

Продолжительность гарантии Кабель КГПЭфПКП:

кабелей КГПЭфПКП

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
1,2	1	12,8	156,4

Электрические параметры

Электрические параметры
Эл. сопр. жилы постоян. току при 20 °С, не более, Ом/км	23,5
Эл. сопр. экрана постоян. току при 20 °С, не более, Ом/км	28,0
Эл. сопр. изоляции жил при 20 °С, не менее, МОмxкм	5000
Электрическая емкость пары, не более, пФ/м	68,0
Омическая асимметрия жил в паре, не более, %	3
Коэф. затухания на частоте 39 кГц при 20 °С, не более, дБ/100 м	0,3
Волновое сопротивление на частоте 31,25 кГц, Ом	100±20

ТУ 16.К99-012-2003
