КСБСнг(А)-FRLS

Производитель: НПП Спецкабель
Код товара: 345
Доступность: На складе
Кабели симметричные, для промышленного интерфейса RS-485, огнестойкие, групповой прокладки, с пониженным дымо и газовыделением, повышенной пожаростойкости КСБСнг(А)-FRLS

Применение кабеля КСБСнг(А)-FRLS

  • Для групповой стационарной прокладки
  • Для систем противопожарной защиты
  • Для систем, работающих по стандарту RS-485 и Profibus
  • Для объектов повышенной пожарной опасности

    • Разрешается применять Кабель КСБСнг(А)-FRLS:

  • На атомных станциях, в системах класса безопасности 2–4 (вне гермозоны)
  • Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

    • Минимальный срок службы

    30 лет

    Минимальный радиус изгиба, DH*

    эксплуатация (однократно): 7?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –50 до +70
    монтаж: от –10 до +50
    * DH — наружный размер кабеля

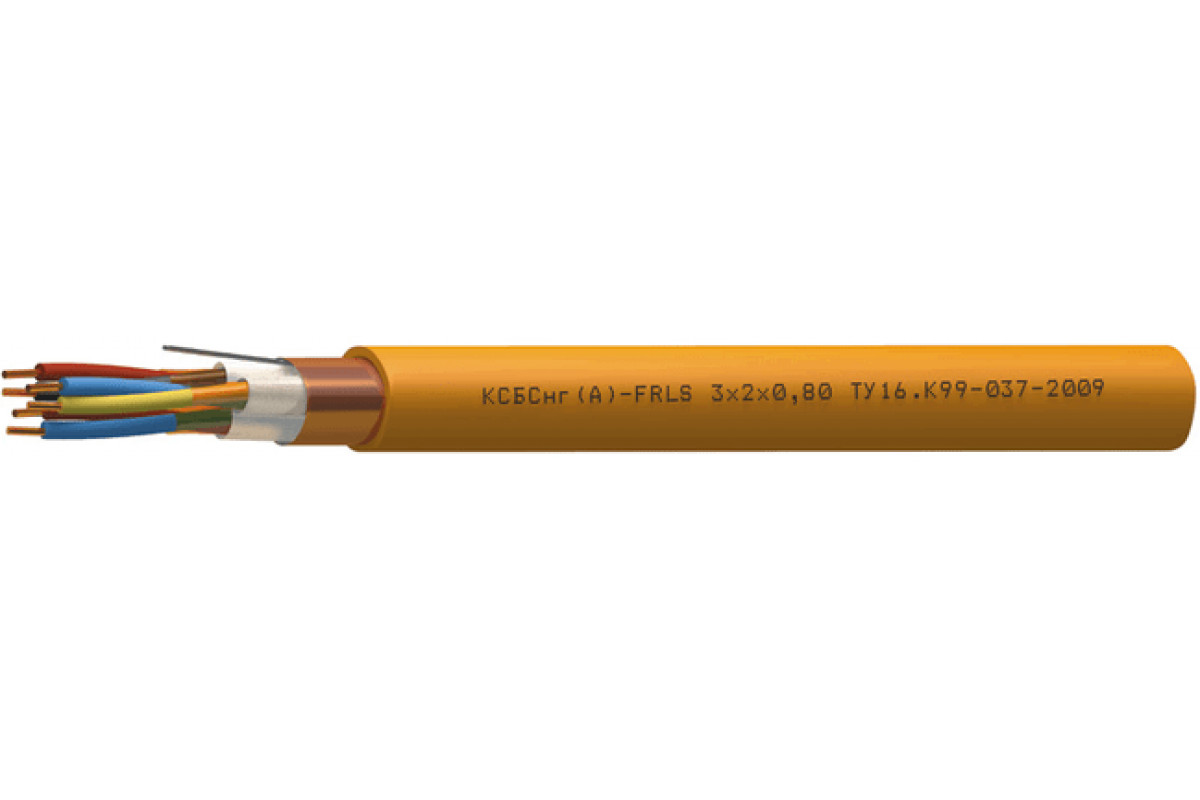

    Конструкция Кабель КСБСнг(А)-FRLS:


    Количество пар: 1-40 (в зависимости от диаметра жил)
    Диаметр жил: 0,64-1,78 мм
    Жилы: однопроволочные медные
    Изоляция: кремнийорганическая керамообразующая резина
    Скрутка: парная, совместно с полиимидной пленкой
    Дополнительный огнестойкий барьер: слюдосодержащая лента
    Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
    Оболочка: ПВХ пластикат пониженной пожароопасности с низким дымо- и газовыделением оранжевого цвета

    Гарантийное покрытие Кабель КСБСнг(А)-FRLS:

    кабелей КСБСнг(А)-FRLS
    2 года с даты ввода в эксплуатацию
    но не более 2,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей КСБСнг(А)-FRLS по ГОСТ 31565 — 2012 — 1б.1.2.2.2

    Нераспространение горения при групповой прокладке (категория А)

    Огнестойкость 180 минут

    Соответствие сечения диаметру жилы

    Диаметр, мм0,640,80 0,98 1,13 1,38 1,78
    Сечение, мм20,35 0,5 0,75 1,0 1,5 2,5

    Массогабаритные параметры

    Электрические параметры

    Ном. диам. жил, мм 0,64 0,80 0,98 1,13 1,38 1,78
    Электрическое сопротивление жилы постоянному току при 20 °C, не более, Ом/км 63,0 37,4 25,5 18,8 12,6 8,0
    Электрическое сопротивление изоляции жил при 20 °C, не менее, МОм ? км 300 300 300 300 300 300
    Электрическая ёмкость пары, не более, пФ/м 75 80 80 85 90 100
    Коэффициент затухания при 20 °C на частотах, не более, дБ/100 м

    		1 кГц 0,15 0,13 0,12 0,09 0,07 0,05
    39 кГц 0,45 0,37 0,34 0,30 0,28 0,26
    1 МГц 1,95 1,80 1,65 1,60 1,50 1,45
    Волновое сопротивление на частотах, Ом 31,25 кГц 120±15 120±15 120±15 100±15 100±15 80±12
    1 МГц 100±15 100±15 100±15 80±12 80±12 60±10
    Рабочее напряжение, не более, В 300 300 300 300 300 300

    Техсправка по пожарной нагрузке

    Объем горючей массы полимерных элементов в кабеле, л?10-3/м

    Диаметр жил, D, мм Число пар
    1 2 4 8 12 16 20 32 40
    0,64 21,67 40,22 56,67 91,62 125,84 162,35 194,17 293,35 325,89
    0,80 26,22 48,68 68,78 110,53 151,51 195,86 233,89 352,36 —
    0,98 28,13 52,50 74,55 120,32 165,25 213,75 255,52 — —
    1,13 33,93 63,36 89,99 145,27 199,54 257,17 — — —
    1,38 39,62 73,96 104,31 — — — — — —
    1,78 46,53 87,77 125,66 — — — — — —

    ТУ 16.К99-037-2009
