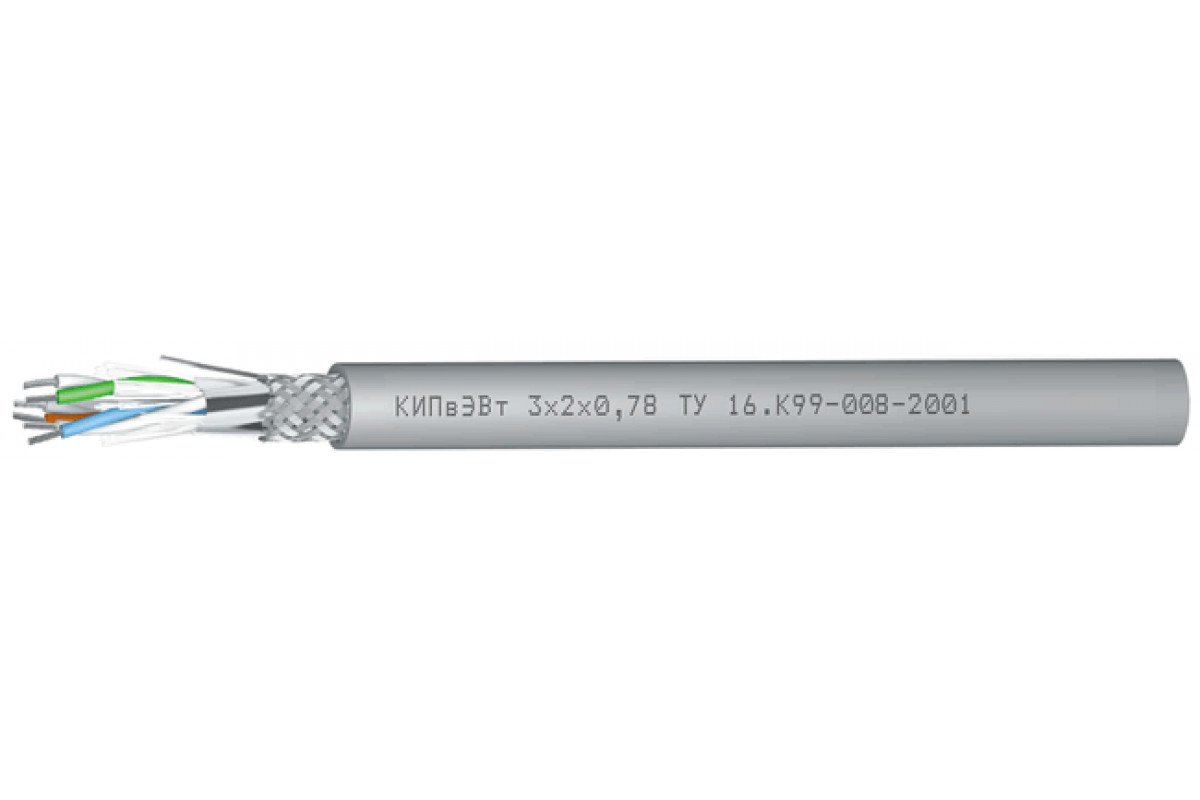

Кабель КИПвЭВт

КИПвЭВ - кабели симметричные КИПВЭВ ® для промышленного интерфейса RS-485, одиночной прокладки

Функциональная характеристика кабеля КИПвЭВ

Для одиночной стационарной прокладки

Для систем, работающих по стандарту RS-485

Разрешено эксплуатировать Кабель КИПвЭВ:

внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Минимальный срок службы

25 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 7?D_H
монтаж: 10?D_H

Диапазон температур, °С

эксплуатация: от –40 до +70
монтаж: от –10 до +50
* D_H — наружный размер кабеля

Конструкция Кабель КИПвЭВ:

Количество пар: 1-10
Диаметр жил: 0,78 мм (7?0,26 мм)
Жилы: многопроволочные медные луженые
Скрутка: парная
Изоляция: вспененный полиэтилен
Экран: общий из алюмолавсановой ленты с контактным проводником и оплеткой из медных луженых проволок плотностью 88-92%
Оболочка: ПВХ серого цвета

Период гарантии Кабель КИПвЭВ:

кабелей КИПвЭВ

6 лет с даты ввода в эксплуатацию,

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КИПвЭВ по ГОСТ 31565 — 2012 — О1.8.2.5.4
Нераспространение горения при одиночной прокладке

Массогабаритные параметры

Диаметр жил, D, мм	Число пар в кабелях, N	Наружный размер кабелей, DH, не более, мм	Расчетная масса 1 км кабелей, кг
0,78	1	7,6	63
	1,5	7,7	73
	2	10,9	112
	3	11,3	129
	4	12	151
	5	14,6	188
	6	15,9	219
	7	15,9	230
	8	17,1	260
	9	19	292
	10	20,2	323

Электрические параметры КИПвЭВ

Электрическое сопротивление жилы постоянному току при 20 °C, не более	5,9 Ом/100м
Асимметрия электрического сопротивления постоянному току жил в паре, не более	3 %
Волновое сопротивление на частоте 1 МГц	120 ± 12 Ом
Электрическая емкость пары, не более	42 пФ/м
Коэффициент затухания на частоте 1 МГц при 20 °C, не более	1,65 дБ/100м

ТУ 16.К99-008-2001
