КУНРС ЭВКВнг(А)-FRLSLTx

Кабели КУНРС ЭВКВнг(А)-FRLSLTx могут быть изготовлены с другими размерами, предусмотренными ТУ

Техническая цель кабеля КУНРС ЭВКВнг(А)-FRLSLTx

Для групповой стационарной прокладки

Для современных систем охранно-пожарной сигнализации и СОУЭ

Для систем управления на объектах повышенной пожарной опасности

Для детских дошкольных образовательных учреждений, специализированных домов престарелых и инвалидов, больниц, спальных корпусов образовательных учреждений интернатного типа и детских учреждений

Возможно задействовать Кабель КУНРС ЭВКВнг(А)-FRLSLTx:

Внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков

Во взрывоопасных зонах по ГОСТ 60079

Минимальный срок службы

30 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –40 до +60
монтаж: от –5 до +40
* D_H — наружный размер кабеля

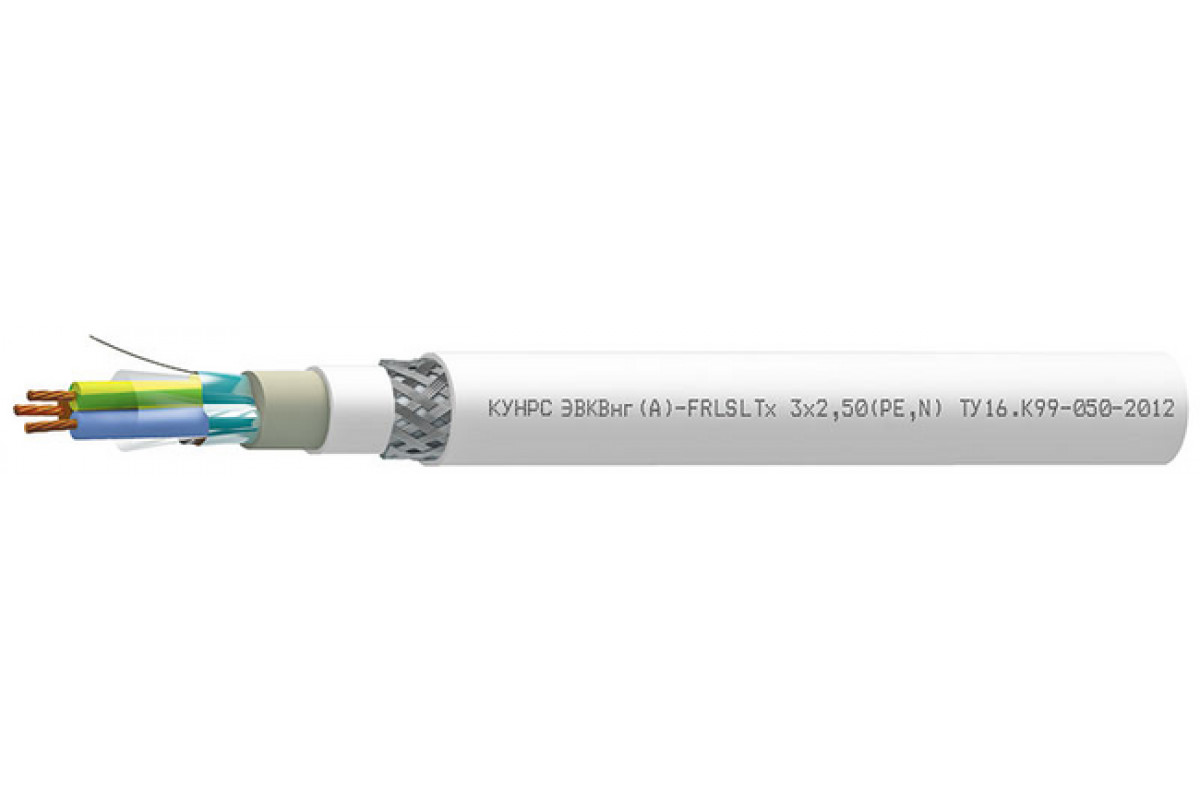

Конструкция Кабель КУНРС ЭВКВнг(А)-FRLSLTx:

Количество жил: 2–5 (возможно изготовление с числом жил более 5)
Сечение жил: 0,75–16 мм²
Жилы: многопроволочные медные (класс 2)
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: пучковая
Экран: общий из алюмолавсановой ленты с контактным проводником из медной луженой проволоки
Заполнение: ПВХ пониженной пожарной опасности с низким дымо- и газовыделением, с низким показателем токсичности продуктов горения
Оболочка: ПВХ пониженной пожарной опасности с низким дымо- и газовыделением, с низким показателем токсичности продуктов горения, белого цвета
Броня: оплетка из стальных оцинкованных проволок
Защитный шланг: аналогично оболочке

Гарантийный срок технической исправности Кабель КУНРС ЭВКВнг(А)-FRLSLTx:

кабелей КУНРС ЭВКВнг(А)-FRLSLTx

6 лет с даты ввода в эксплуатацию

но не более 6,5 лет с даты изготовления

Класс пожарной опасности

кабелей КУНРС ЭВКВнг(А)-FRLSLTx по ГОСТ 31565 — 2012 — П1б.1.2.1.2

Нераспространение горения при групповой прокладке (категория А)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	18,4	18,8	19,5	20,4	22,1	23,4	25,8	29,1
3	18,9	19,4	20,1	21,1	22,8	24,2	27,3	30,3
4	19,8	20,2	21	22,1	24,1	25,7	29,1	32,9
5	20,7	21,2	22,1	23,4	25,6	27,8	31	35,3
6	21,6	22,2	23,2	24,6	27,5	29,5	33,6	37,8
7	21,6	22,2	23,2	24,6	27,5	29,5	33,6	37,8
8	22,6	23,3	24,4	25,9	29	31,2	35,6	40,3
10	24,8	25,6	27,4	29,2	32,5	35,6	40,4	46,5
12	25,3	26,2	28	29,9	33,7	36,4	41,5	47,8
14	26,6	27,5	28,9	31	35	37,9	43,2	49,9
19	28,5	29,5	31,1	33,9	38	41,3	47,7	55,3
24	31,7	33,3	35,3	38,1	43	47,4	54,6	64,1
27	32,6	33,8	35,9	38,7	43,7	48,2	56,1	65,3
30	33,4	34,7	36,8	39,8	45,4	49,7	57,9	67,9
37	35,3	36,7	39	42,3	48,4	53	62,4	72,8
40	36,3	37,7	40,1	43,5	49,9	54,7	64,5	75,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
2	434,5	456,7	494,1	553	658,2	761,8	967,9	1 290,5
3	460,3	484,4	530,5	601,2	724,9	849,2	1 127,3	1 496,4
4	500,3	531,1	586	670,7	819,3	974,5	1 306,8	1 800,6
5	546,1	581,4	645,6	744,8	923,2	1 133,2	1 497,6	2 086,9
6	592,9	633,2	706,5	820,9	1 052,7	1 268	1 725,9	2 375,1
7	609,3	652,9	732,6	857,8	1 108,6	1 346,8	1 850,1	2 577
8	654	704,5	794	934,9	1 214,5	1 481,8	2 045,3	2 866,6
10	765,6	829,8	967,9	1 145,9	1 498,4	1 837,2	2 503,4	3 583,6
12	809,7	882	1 033,7	1 235,3	1 627,8	2 013,7	2 772,3	4 009,9
14	897	973,4	1 116,4	1 343,3	1 783,8	2 217,6	3 077,7	4 485,5
19	1 038,3	1 137,2	1 318	1 642	2 159,6	2 724,8	3 887,3	5 728,2
24	1 232,9	1 391,1	1 620	1 984,2	2 631,1	3 390	4 792,9	7 216,4
27	1 328,7	1 463,6	1 709,7	2 109,4	2 819,2	3 645,4	5 252,7	7 842,4
30	1 403,4	1 554,4	1 819,6	2 254,6	3 071,7	3 932,9	5 683,1	8 592,5
37	1 582,2	1 754,5	2 075,9	2 593,8	3 565	4 601,2	6 798,2	10 196,4
40	1 661,3	1 848,4	2 191,3	2 747,9	3 787,1	4 893,5	7 250	10 901,8

Электрические параметры

Номинальное рабочее напряжение, В 450/750 (переменное) или 1000 (постоянное)

Сечение жил S, мм2	Электрическое сопротивление жил при 20 °C, не более, Ом/км	Электрическое сопротивление изоляции жил, не менее, МОм х км
		при 20 °C	при 90 °C
0,75	24,5	100	1
1	18,1	100	1
1,5	12,1	100	1
2,5	7,41	100	1
4	4,61	100	1
6	3,08	100	1
10	1,83	100	1
16	1,15	100	1

Число жил в кабелях, N	Сечение токопроводящих жил, мм2	Токовая нагрузка, А, не более, при
		Ттпж=90 °С		Ттпж=70 °С		Ттпж=35 °С; Токр.ср.=25 °С
		на воздухе Токр.ср.= 25 °С	в земле Токр.ср.= 15 °С	на воздухе Токр.ср.= 20 °С	в земле Токр.ср.= 15 °С
2	0,75	16	20	14	18	5
	1,0	19	24	16	21	6
	1,5	25	31	21	27	8
	2,5	34	40	28	36	10
	4	45	52	37	47	13
	6	56	64	47	59	17
	10	78	86	65	79	22
	16	104	112	87	102	29
3	0,75	14	18	12	16	4
	1,0	17	22	14	19	5
	1,5	22	28	18	25	6
	2,5	31	37	25	33	9
	4	41	48	33	43	11
	6	51	59	42	54	14
	10	71	79	58	73	19
	16	95	104	78	94	25
4	0,75	13	16	11	14	4
	1,0	15	20	13	17	4
	1,5	20	26	17	23	6
	2,5	28	34	23	30	8
	4	38	44	30	39	10
	6	47	54	38	50	13
	10	66	73	53	67	17
	16	88	96	71	87	22
5	0,75	12	14	10	13	3
	1,0	13	18	12	15	4
	1,5	18	24	16	21	5
	2,5	26	31	21	27	7
	4	35	40	28	36	9
	6	43	50	36	46	11
	10	61	67	49	62	15
	16	81	89	67	80	20
Ттпж — температура токопроводящей жилы Токр.ср. — температура окружающей среды (значения для 70 °С приведены в качестве справочной информации).
