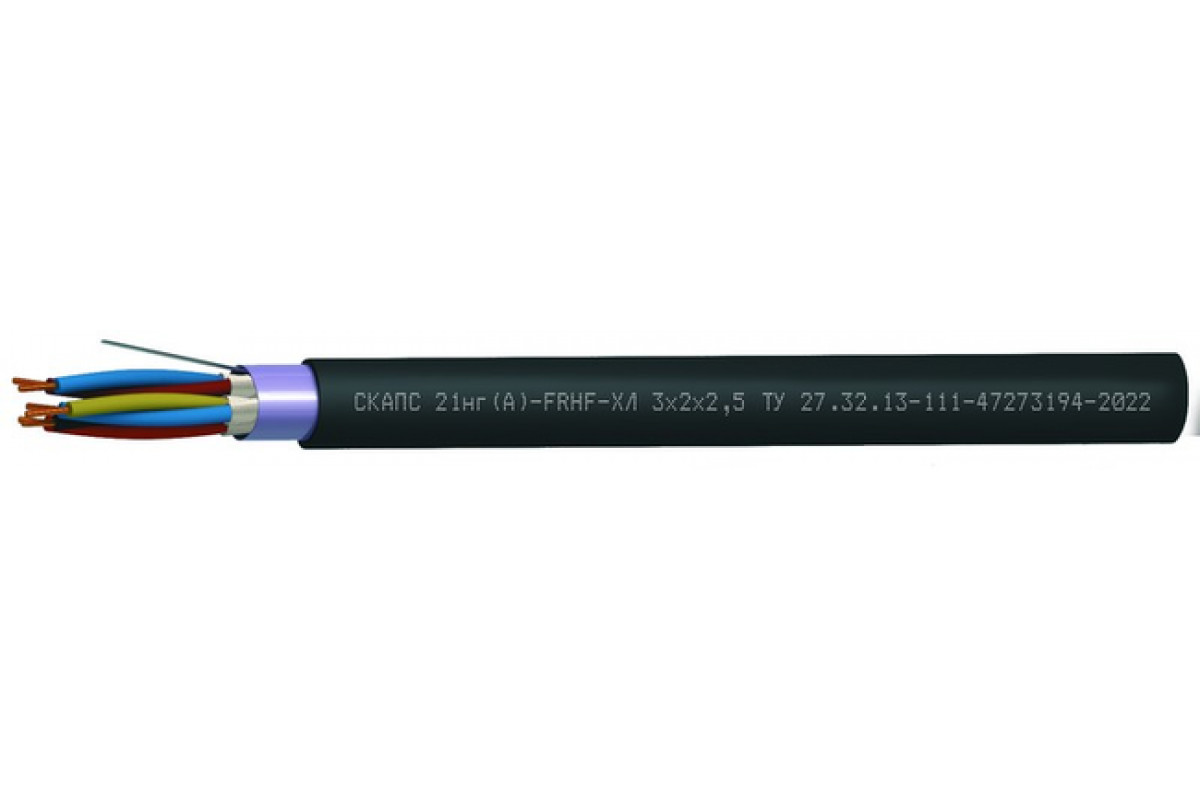

СКАПС 21нг(А)-FRHF-ХЛ

Производитель: НПП Спецкабель
Код товара: 297
Доступность: На складе
Кабели СКАПС 21нг(А)-FRHF-ХЛ могут быть изготовлены с другими размерами, предусмотренными ТУ

СКАПС 21нг(А)-FRHF-ХЛ - кабели симметричные СКАПС ® для систем охраны и противопожарной защиты огнестойкие, групповой прокладки, не содержащие галогенов

Функциональное применение кабеля СКАПС 21нг(А)-FRHF-ХЛ

  • Для групповой стационарной прокладки
  • Для систем охранно-пожарной сигнализации и СОУЭ
  • Для систем управления
  • Для объектов повышенной пожарной опасности
  • Для промышленных предприятий, офисных помещений, высотных зданий

    • Можно использовать Кабель СКАПС 21нг(А)-FRHF-ХЛ:

  • Внутри и вне помещений
  • В условиях кратковременных воздействий минерального масла и бензина

    • Минимальный срок службы

    40 лет

    Минимальный радиус изгиба, DH*

    эксплуатация (однократно): 7?DH
    монтаж: 10?DH

    Диапазон температур, °С

    эксплуатация: от –70 до +90
    монтаж: от –30 до +50
    * DH — наружный размер кабеля

    Конструкция Кабель СКАПС 21нг(А)-FRHF-ХЛ:


    Количество пар: 1-40 (в зависимости от сечения жил)
    Сечение жил: 0,2-2,5 мм2
    Жилы: однопроволочные медные
    Изоляция: полимерная композиция, не содержащая галогенов
    Термический барьер: слюдосодержащая лента
    Скрутка: парная
    Экран: ламинированная алюминиевая фольга с контактным проводником из медной луженой проволоки
    Оболочка: полимерная композиция, не содержащая галогенов, черного цвета

    Время гарантии Кабель СКАПС 21нг(А)-FRHF-ХЛ:

    кабелей СКАПС 20нг(А)-FRHF-ХЛ
    6 лет с даты ввода в эксплуатацию
    но не более 6,5 лет с даты изготовления

    Класс пожарной опасности

    кабелей СКАПС 21нг(А)-FRHF-ХЛ по ГОСТ 31565 — 2012 — П1б.1.1.2.1

    Нераспространение горения при групповой прокладке (категория А)

    Огнестойкость 180 минут

    Наружный размер кабелей, DH, не более, мм

    Число пар в кабелях, NCечение жил, S, мм2
    0,20,350,50,7511,52,5
    17,68,28,68,99,310,111,1
    213,9x8,715,1x9,315,9x9,716,5x10,017,5x10,518,9x11,221,0x12,3
    312,414,715,516,11718,520,5
    414,71616,917,618,620,222,5
    516,117,518,519,320,422,225,9
    617,41920,12122,225,428,2
    717,41920,12122,225,428,2
    818,820,521,722,725,227,430,5
    920,622,525,126,127,730,133,6
    1021,925,326,727,929,532,235,9
    1222,62627,528,730,433,237,1
    1626,328,830,531,833,836,942,5
    202931,833,735,237,442,247,1
    2432,135,337,539,242,946,952,5
    2833,937,439,742,845,449,755,7
    3235,338,942,544,447,251,657,9
    3636,641,644,146,14953,760,2
    403843,145,747,850,855,762,5

    Расчетная масса 1 км кабелей, кг

    Число пар в кабелях, NCечение жил, S, мм2
    0,20,350,50,7511,52,5
    145,353,761,269,178,896,6127,4
    2100,4118,2134,1150,5170,9207,8271,6
    3106,9154,6177200,5229,6282,5374,7
    4156,6188,1217247,5285353,6473,8
    5184,2222,6258295,5341,6426,1620,1
    6212,2257,4299,3343,9398,6543,6725,6
    7231,5282,5330,3381,4443,9603,5811,9
    8259,5317,3371,6429,8545,3680,2917,4
    9290,4355,3460,5528610,8762,61 029,4
    10318,3434,6504,9579,6671,3839,31 134,9
    12361,3491,1573,6661,7769,5967,51 317,1
    16500,8614,7722,1837,6978,51 237,91 774,2
    20600,6740,4872,91 015,91 190,11 587,12 166,7
    24704,1870,21 028,21 198,91 484,11 874,92 567
    28796,8987,91 170,51 445,31 690,82 142,82 944,6
    328851 100,61 3841 612,21 8902 402,33 312,6
    36973,61 288,51 524,41 779,52 089,82 662,53 681,5
    401 062,21 404,51 664,91 946,92 289,72 922,74 050,4

    Электрические параметры

    Рабочее напряжение переменного тока частотой 50 Гц, не более 300 В

    Электрическое сопротивление изоляции жил при 20 °C, не менее 100 МОмxкм

    Электрические параметры

    Номинальное сечение жил S, мм2

    0,2

    0,35

    0,5

    0,75

    1,0

    1,5

    2,5

    Эл.сопр. жилы постоян. току при 20 °C, не более, Ом/км

    93,2

    53,2

    37,4

    25,5

    18,8

    12,6

    8,0

    Электрическая емкость, не более, нФ/км

    		100

    Коэф. затухания на частоте 1 кГц при 20 °C, не более, дБ/км

    3,29

    2,32

    1,35

    1,12

    0,95

    0,80

    0,65
