СК-РэУКГнг(А)-ОБГ Nx2xS

Кабель судовой огнестойкий для контрольно-измерительных приборов и передачи данных, бронированный - СК-РэУКГнг(А)-ОБГ Nx2xS

Цель кабеля СК-РэУКГнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Для передачи данных в системах автоматики, системах на основе протокола RS-485, и системах передачи данных со скоростью 31,25 кбит/с

Можно применять Кабель СК-РэУКГнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Разрешено задействовать Кабель СК-РэУКГнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Разрешено задействовать Кабель СК-РэУКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Допустимо использовать Кабель СК-РэУКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

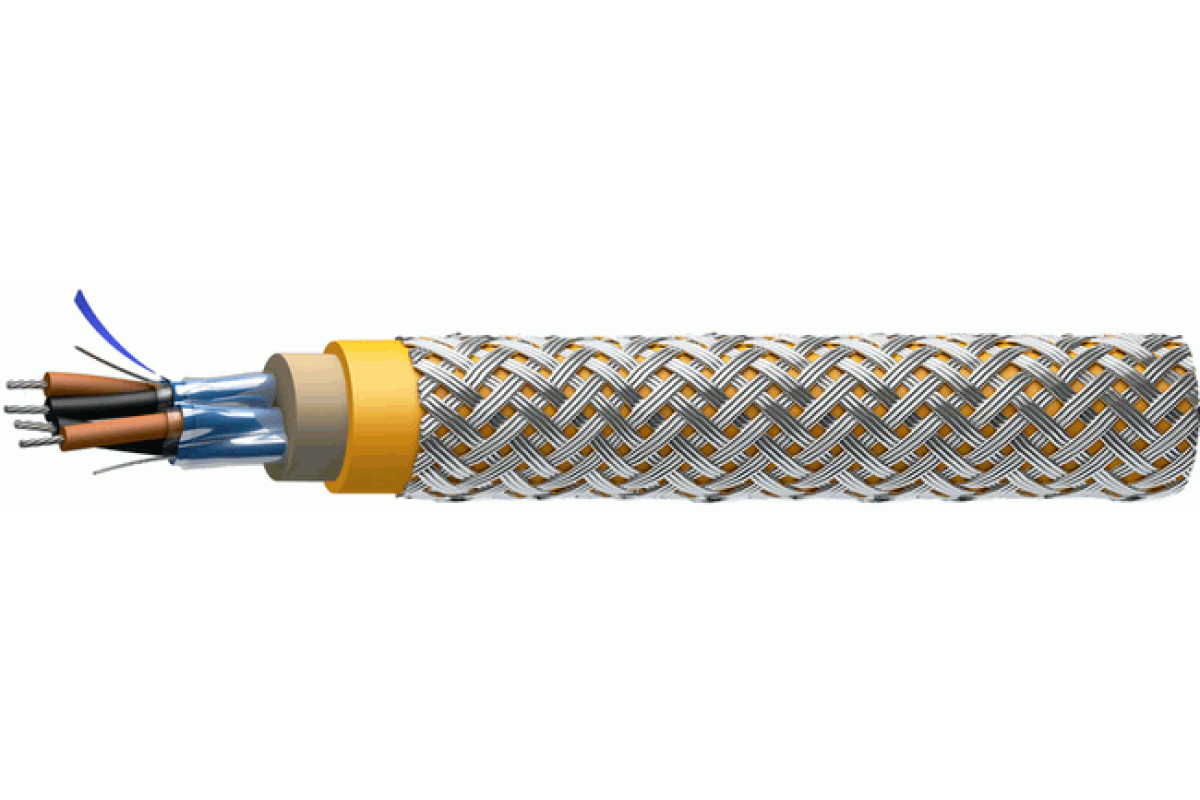

Конструкция Кабель СК-РэУКГнг(А)-ОБГ:

Количество пар: 1-48
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран группы: из ламинированной алюминиевой фольги с контактным проводником из медной луженой проволоки
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета
Броня: оплетка из стальных оцинкованных проволок

Гарантийная поддержка Кабель СК-РэУКГнг(А)-ОБГ:

кабелей СК-РэУКГнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РэУКГнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	11,7	12,7	13,1	13,5	14,1
2	16,9	19	19,8	20,6	21,8
3	17,7	19,9	20,8	21,6	22,9
4	19,1	21,6	22,6	23,5	24,9
5	20,6	23,4	24,5	25,5	27,1
7	22,2	25,3	26,6	27,6	29,4
10	27,4	31,6	33,3	34,7	37,1
12	28,2	32,5	34,3	35,8	38,3
14	29,6	34,2	36	37,6	40,3
16	30,8	35,7	37,6	39,3	42,1
19	32,7	37,9	40	41,8	44,8
24	38	44,2	46,7	48,9	52,5
30	40,1	46,8	49,5	51,8	55,6
32	41	47,9	50,6	53	56,9
37	43,2	50,5	53,4	56	60,2
48	49,3	57,7	61,2	64,1	69

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	202,7	227	240,6	253,1	275,7
2	324,7	392,2	420	445,5	491,8
3	357,9	436,9	473,1	506,8	586,7
4	417,6	492,8	556,6	599,2	677,3
5	462,6	570,5	625,6	677,1	771,9
7	547,9	661,3	733,2	820,7	946,6
10	716,7	876,5	978,2	1 096,4	1 275
12	772	952,6	1 092,2	1 204	1 411,5
14	837,2	1 062,5	1 197,5	1 325,3	1 563,1
16	900,4	1 148,7	1 300,1	1 443,8	1 711,6
19	995,2	1 277,9	1 454,1	1 621,5	1 934,4
24	1 214,1	1 539,7	1 760,6	1 970,5	2 362,9
30	1 378,5	1 766,1	2 034	2 289,7	2 768,7
32	1 436,4	1 845,2	2 129,1	2 400,2	2 908,5
37	1 581	2 043	2 367	2 676,5	3 257,9
48	1 921	2 504,3	2 918,1	3 314	4 058,6

Электрические параметры СК-РэУКГнг(А)-ОБГ

Номинальное сечение жил, S, мм2	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
