СК-РУКГнг(А)-ОБГ Nx3xS

Код товара: 2483

Доступность: На складе

Описание

СК-РУКГнг(А)-ОБГ Nx3xS - кабель судовой огнестойкий для контрольно-измерительных приборов и передачи данных, бронированный

Целевое использование кабеля СК-РУКГнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Возможно эксплуатировать Кабель СК-РУКГнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Допустимо эксплуатировать Кабель СК-РУКГнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Можно задействовать Кабель СК-РУКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Возможно использовать Кабель СК-РУКГнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Защищены от грызунов

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

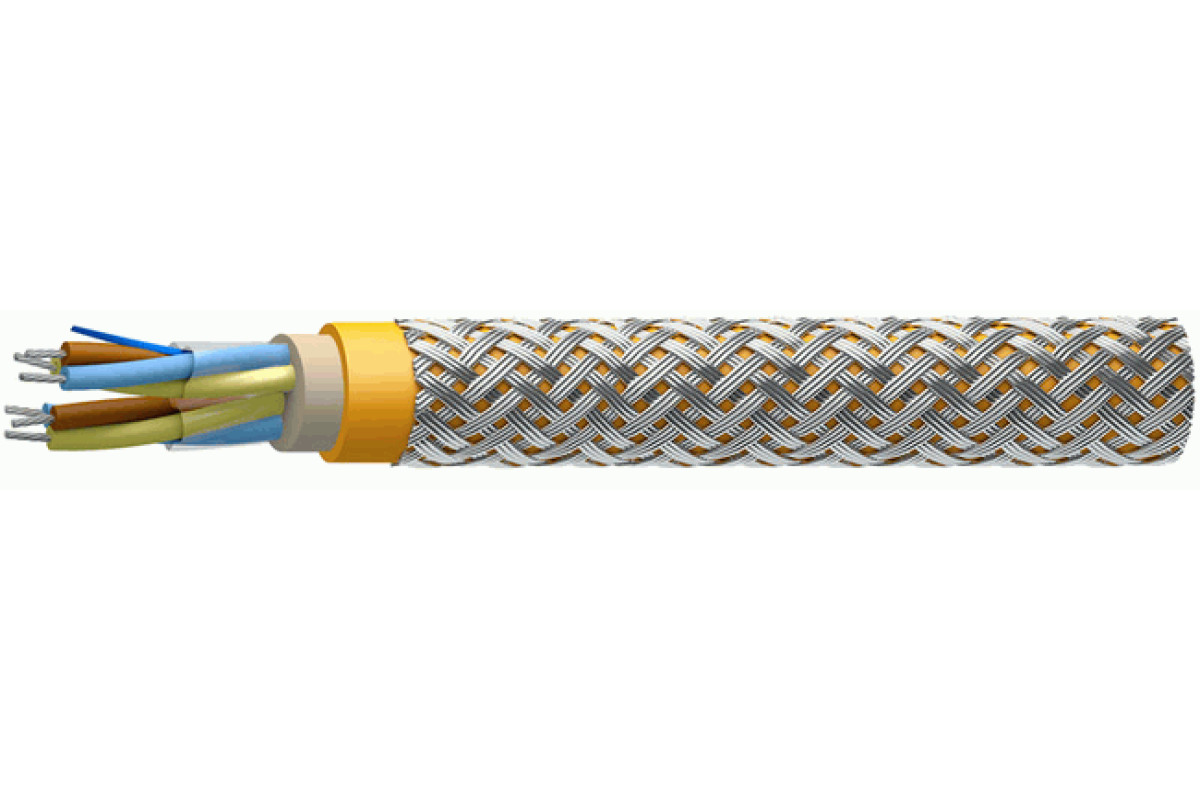

Конструкция Кабель СК-РУКГнг(А)-ОБГ:

Количество пар: 1-12
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета
Броня: оплетка из стальных оцинкованных проволок

Период гарантии Кабель СК-РУКГнг(А)-ОБГ:

кабелей СК-РУКГнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РУКГнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Массогабаритные параметры

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,35	0,5	0,75	1	1,5
1	11,5	12,6	13	13,4	14,1
2	16,6	18,9	19,8	20,5	21,8
3	17,4	19,8	20,8	21,6	23
4	18,7	21,4	22,5	23,4	25
5	20,2	23,2	24,5	25,5	27,2
7	21,8	25,1	26,5	27,6	29,6
10	26,9	31,3	33,1	34,7	37,3
12	27,6	32,3	34,1	35,8	38,4

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм²
Число троек в кабелях, N	0,35	0,5	0,75	1	1,5
1	198,7	238,8	256,3	272,6	302,4
2	337,6	415,5	451,2	484,6	545,4
3	379,1	472,8	520,5	565,3	648
4	446,6	541,1	601,6	677,3	783,4
5	499,5	631,1	704,9	774,7	904,4
7	583,1	746,8	844,7	957,6	1 131,7
10	773,6	998,8	1 137,6	1 291,8	1 539,5
12	865,5	1 100,1	1 283,8	1 438,6	1 728,4

Электрические параметры СК-РУКГнг(А)-ОБГ

Номинальное сечение жил, S, мм²	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 ^oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 ^oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
