СК-РУнг(А)-ОБГ Nx3xS

СК-РУнг(А)-ОБГ Nx3xS - кабель судовой огнестойкий для контрольно-измерительных приборов и передачи данных

Функциональная задача кабеля СК-РУнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Можно эксплуатировать Кабель СК-РУнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Допустимо применять Кабель СК-РУнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Допустимо применять Кабель СК-РУнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Разрешено использовать Кабель СК-РУнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

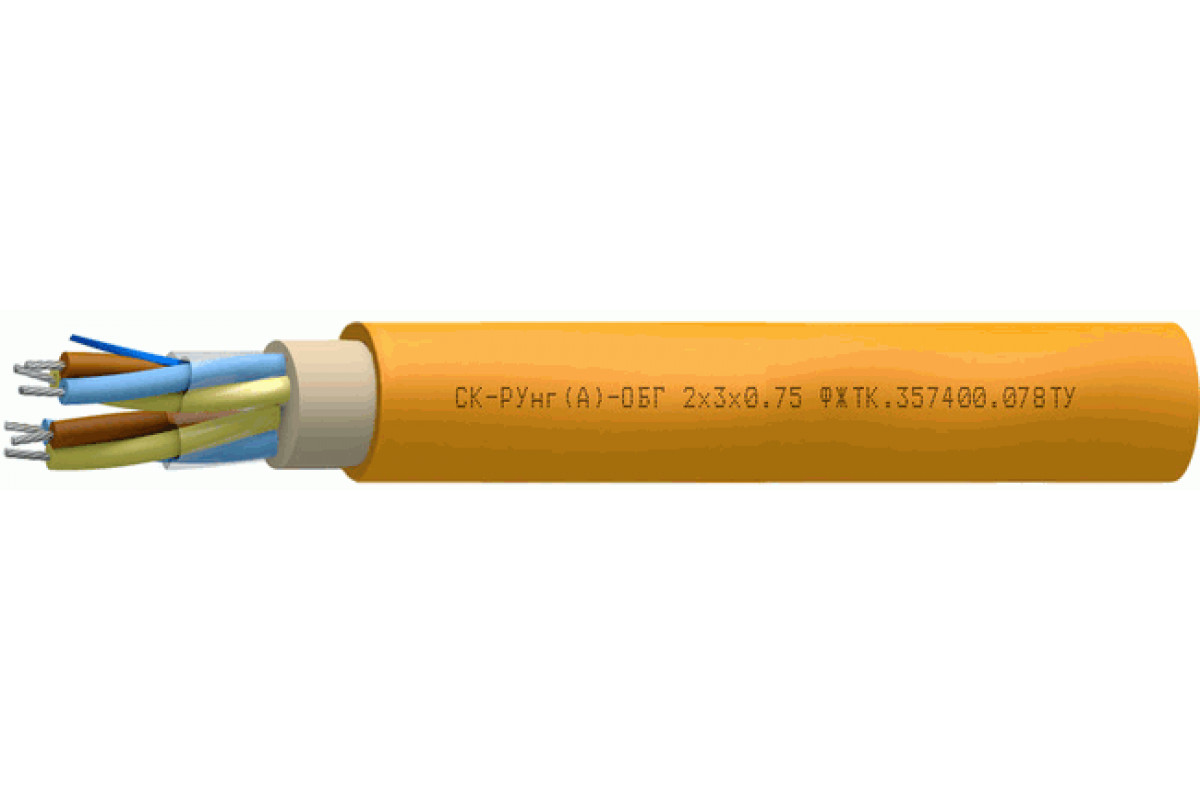

Конструкция Кабель СК-РУнг(А)-ОБГ:

Количество пар: 1-12
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: троечная
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета

Гарантийный период Кабель СК-РУнг(А)-ОБГ:

кабелей СК-РУнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РУнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Массогабаритные параметры

Наружный размер кабелей, D_H, не более, мм

Число троек в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	11	11,4	11,7	12,1	12,7
2	17,5	18,4	19,5	20,2	21,5
3	18,5	19,4	20,6	21,3	22,6
4	20,4	21,4	22,3	23,1	24,7
5	22,1	23,3	24,7	25,6	27,3
7	23,9	25,6	26,7	27,7	29,6
10	30,3	32,4	33,9	35,2	38,2
12	31,6	33,4	34,9	36,6	39,3

Расчетная масса 1 км кабелей, кг

Число троек в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	134,6	146,2	160,5	173,5	197,4
2	262	286,1	315,8	360,6	410,8
3	304,5	336,4	394,5	431,6	499,9
4	374,1	415,2	466,7	513,9	601,2
5	429,7	479,3	541,8	621,8	729,8
7	516,3	581,7	688,1	765,6	909,8
10	721	842,6	962,2	1 072,5	1 311,5
12	823,3	932,9	1 072	1 200,8	1 475,9

Электрические параметры СК-РУнг(А)-ОБГ

Номинальное сечение жил, S, мм2	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
