СК-Рэнг(А)-ОБГ Nx2xS

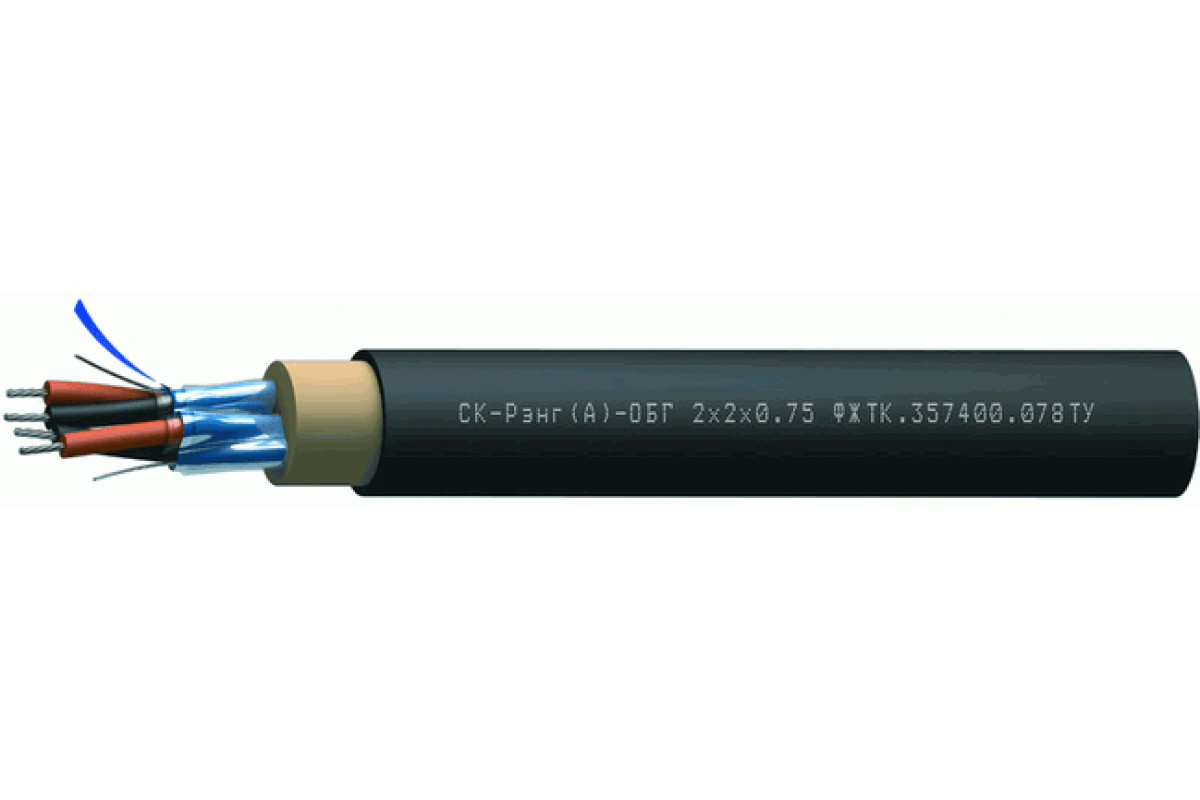

Кабель СК-Рэнг(А)-ОБГ Nx2xS судовой огнестойкий для контрольно-измерительных приборов и передачи данных

Эксплуатационная функция кабеля СК-Рэнг(А)-ОБГ

Для стационарной одиночной и групповой прокладки в сооружениях и объектах специальной техники, изделиях 21 и 22

Для силовых цепей с номинальным напряжением до 660 В переменного тока частотой до 400 Гц и до 1000 В постоянного тока

Для присоединения к стационарным электрическим приборам, аппаратам, сборкам электрических распределительных устройств

Для пожароопасных цепей

Для слаботочных цепей и цепей контроля

Для аналоговой и цифровой связи

Для передачи данных в системах автоматики, системах на основе протокола RS-485, и системах передачи данных со скоростью 31,25 кбит/с

Можно применять Кабель СК-Рэнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Разрешено использовать Кабель СК-Рэнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Допустимо задействовать Кабель СК-Рэнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Разрешается задействовать Кабель СК-Рэнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 5?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

Конструкция Кабель СК-Рэнг(А)-ОБГ:

Количество пар: 1-48
Сечение жил: 0,35-1,5 мм²
Жилы: многопроволочные медные
Изоляция: кремнийорганическая керамообразующая резина
Скрутка: парная
Экран группы: из ламинированной алюминиевой фольги с контактным проводником из медной луженой проволоки
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного цвета

Срок гарантии Кабель СК-Рэнг(А)-ОБГ:

кабелей СК-Рэнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-Рэнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	10,8	11,1	11,5	11,8	12,3
2	17,2	17,8	18,5	19,1	20,1
3	18	18,7	19,9	20,5	21,6
4	19,5	20,7	21,6	22,3	23,5
5	21,6	22,5	23,4	24,3	26
7	23,3	24,7	25,8	26,7	28,2
10	29,1	31,2	32,6	33,8	36,2
12	30,8	32,1	33,6	34,9	37,3
14	32,3	33,7	35,7	37	39,2
16	33,8	35,3	37,2	38,6	41,1
19	36,1	37,7	39,5	41	43,9
24	42,3	44,2	46,4	49	52
30	44,6	47,5	49,8	51,7	54,9
32	45,8	48,5	50,9	52,8	56,1
37	48,9	51,1	53,6	55,7	59,2
48	55,5	58,1	61	63,5	67,6

Расчетная масса 1 км кабелей, кг

Число пар в кабелях, N	Cечение жил, S, мм2
	0,35	0,5	0,75	1	1,5
1	133,1	142,3	153,5	163,5	181,7
2	259,2	278,5	302	323	360,9
3	293,8	318,6	369,1	397,4	448,9
4	338,1	389,7	428,9	464,4	529,4
5	406,6	444,6	491,8	534,6	639,4
7	477,6	551,6	614,1	671,3	776,6
10	635,6	766,7	855,7	937,1	1 123,6
12	754,1	835,9	938,5	1 032,6	1 244,3
14	824,4	917,3	1 070,1	1 178,8	1 380,3
16	906,7	1 011,2	1 164,5	1 286,5	1 530,6
19	1 030,2	1 152,1	1 306,1	1 448	1 756,1
24	1 291,2	1 445,3	1 639,7	1 917,3	2 256,8
30	1 468	1 748,8	1 988,6	2 210	2 622,1
32	1 558,7	1 824,2	2 077,9	2 312,3	2 749
37	1 785,3	2 012,7	2 301,3	2 568,2	3 066,4
48	2 169,4	2 457,8	2 824,6	3 164,6	3 800,7

Электрические параметры СК-Рэнг(А)-ОБГ

Номинальное сечение жил, S, мм2	0,35	0,5	0,75	1	1,5
Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км	58,7	40,7	26	22,3	14,3

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Эл. емкость пар, пересчитанная на 1 км, не более, нФ	150
Волновое сопротивление на частоте 31,25 кГц, Ом	100 ± 20
Рабочее переменное (постоянное) напряжение, не более, В	660 (1000)

ФЖТК.357400.078ТУ
