Кабель СК-РэГЭнг(А)-ОБГ NxS

Кабель судовой огнестойкий герметизированный на номинальное напряжение до 0,6/1,0 кВ СК-РэГЭнг(А)-ОБГ

Сфера применения кабеля СК-РэГЭнг(А)-ОБГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для цепей управления и контроля

Для электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Разрешается задействовать Кабель СК-РэГЭнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

При продольном и радиальном гидростатическом давлении до 10,62 МПа

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Возможно применять Кабель СК-РэГЭнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Разрешается эксплуатировать Кабель СК-РэГЭнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Разрешается использовать Кабель СК-РэГЭнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

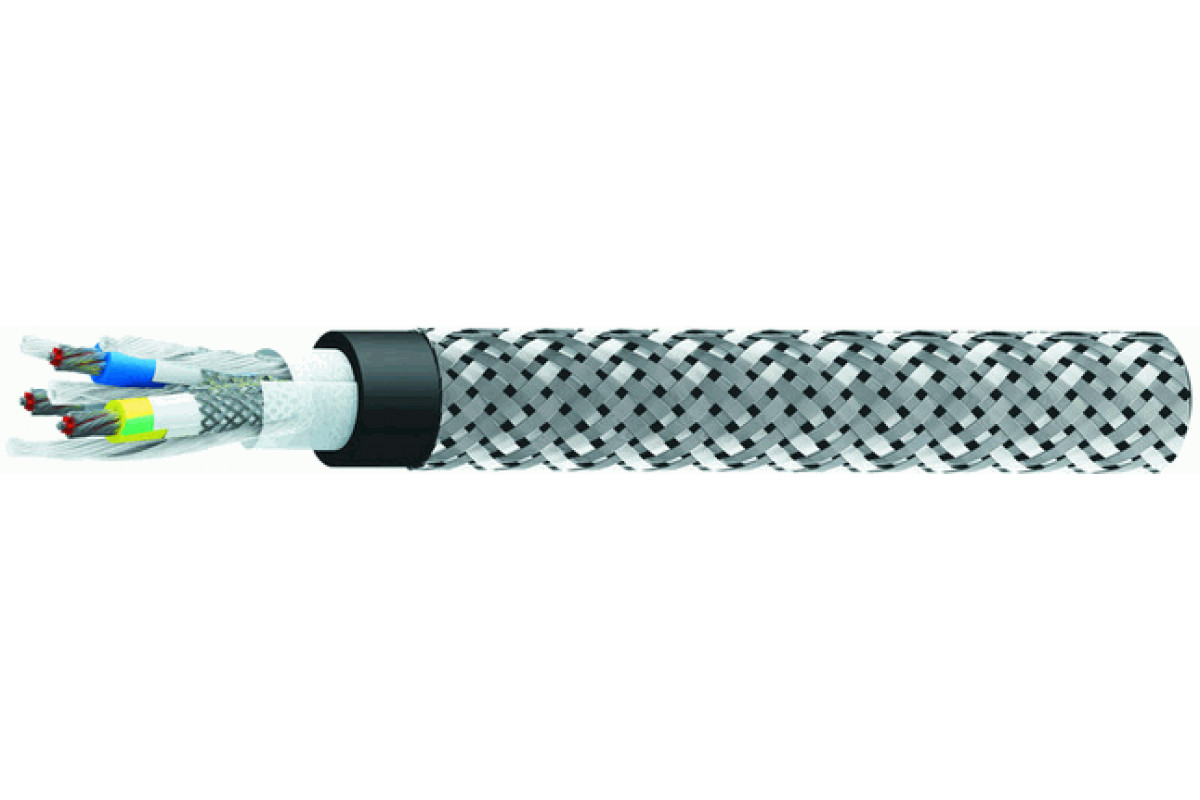

Конструкция Кабель СК-РэГЭнг(А)-ОБГ:

Количество жил	Сечение жил, мм2
2; 3; 4; 5; 7; 10; 12; 14; 16; 19; 24; 27; 30; 32; 33; 37; 48; 52	0,75; 1,0; 1,5

Жилы: многопроволочные медные с водоблокирующим элементом
Изоляция: кремнийорганическая керамообразующая резина
Обмотка изолированной жилы: водоблокирующая лента
Экран жилы: оплетка из медных луженых проволок
Обмотка по экрану: водоблокирующая лента
Скрутка: пучковая или повивная
Заполнение сердечника: водоблокирующие нити и обмотка водоблокирующей лентой
Оболочка: сшитая полимерная композиция, не содержащая галогенов, черного цвета
Наружный экран: из оплетки из медной луженой проволоки

Гарантийный срок сохранения свойств Кабель СК-РэГЭнг(А)-ОБГ:

кабелей СК-РэГЭнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РэГЭнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.2

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5
2	14,3	14,8	16,8
3	15	15,6	17,6
4	16,4	17	19,9
5	17,9	19	21,6
7	19,9	20,6	23,5
10	24,9	26,1	30
12	25,9	27	30,9
14	27,6	28,6	32,9
16	29	30,3	34,8
19	30,5	31,8	36,6
24	35,6	37	43,9
27	36,4	37,9	44,9
30	37,6	39,3	46,5
32	39,4	42,1	49,4
33	39,4	42,1	49,4
37	42	43,6	51,3
48	47,8	50,5	59,3
52	49,9	51,9	60,9

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5
2	219,3	242,3	300,5
3	275,4	296	386,1
4	335,7	362,3	503,4
5	388,6	442,5	589,4
7	519,8	565,1	759,6
10	704,3	784	1 058
12	810,9	887,6	1 208
14	961,9	1 051,1	1 406,7
16	1 061,6	1 162,8	1 591,6
19	1 204,5	1 323,2	1 822,8
24	1 494,4	1 644,2	2 373,1
27	1 630	1 797	2 597,2
30	1 771,6	1 956	2 830,6
32	1 907,7	2 203,2	3 133,2
33	1 950,3	2 251,4	3 203,7
37	2 235,1	2 502,7	3 515,7
48	2 821,6	3 208,3	4 557,3
52	3 099	3 423	4 869,3

Электрические параметры СК-РэГЭнг(А)-ОБГ

Номинальное сечение жил, S, мм2	Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км
0,75	26
1	19,5
1,5	13,3
2,5	7,98
4	4,95
6	3,3
10	1,91
16	1,21

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Рабочее переменное (постоянное) напряжение, не более, В	660/1000 (1500)

ФЖТК.358600.077ТУ
