Кабель СК-РГУЭнг(А)-ОБГ NxS

Кабель судовой огнестойкий герметизированный на номинальное напряжение до 0,6/1,0 кВ СК-РГУЭнг(А)-ОБГ

Технологическая задача кабеля СК-РГУЭнг(А)-ОБГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для цепей управления и контроля

Для электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Разрешено задействовать Кабель СК-РГУЭнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

При продольном и радиальном гидростатическом давлении до 10,62 МПа

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Допустимо задействовать Кабель СК-РГУЭнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Можно использовать Кабель СК-РГУЭнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Разрешается использовать Кабель СК-РГУЭнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

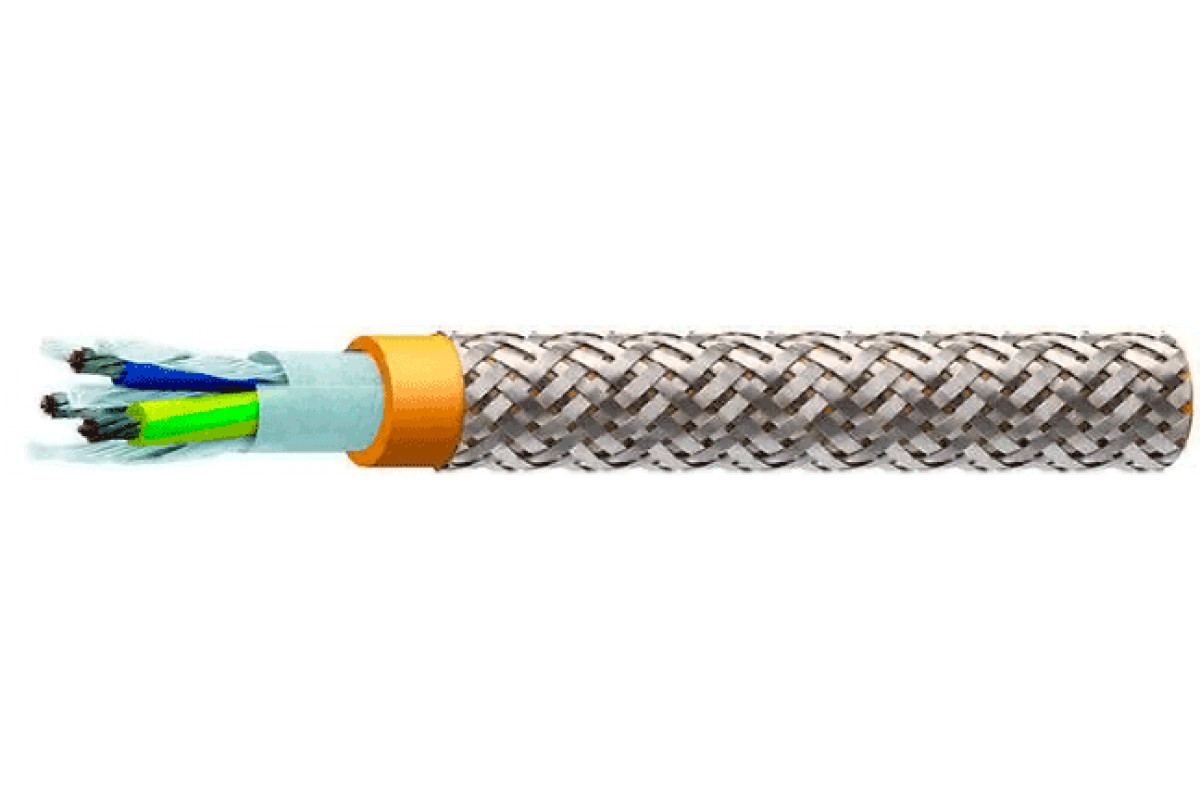

Конструкция Кабель СК-РГУЭнг(А)-ОБГ:

Количество жил	Сечение жил, мм2
1	4; 6; 10; 16
2; 3; 4; 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
7; 10; 12; 14; 16; 19; 24; 27; 30; 32; 33; 37; 48; 52	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные с водоблокирующим элементом
Изоляция: кремнийорганическая керамообразующая резина
Обмотка изолированной жилы (N = 1): водоблокирующая лента
Скрутка: пучковая или повивная
Заполнение сердечника (N >1): водоблокирующие нити и обмотка водоблокирующей лентой
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета
Наружный экран: из оплетки из медной луженой проволоки

Гарантийный период использования Кабель СК-РГУЭнг(А)-ОБГ:

кабелей СК-РГУЭнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РГУЭнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
1					10,2	11,2	13,2	14,7
2	11,8	12,2	14	15,1	16,4	19	23,1	26,3
3	12,4	12,9	14,7	15,9	17,9	20	24,7	27,9
4	13,5	13,9	16,1	17,8	19,6	21,9	27,6	31,2
5	14,5	15,2	18,1	19,4	21,4	24,3	30,2	34,3
7	15,8	16,4	19,6	21,2
10	20,1	21	24,8	27
12	21	22,1	26	28,2
14	22,1	23,1	27,3	29,7
16	23,2	24,6	28,8	31,3
19	24,7	25,9	30,2	32,9
24	28,6	30	35,3	39,6
27	29,2	30,6	36,1	40,4
30	30,5	32	38,6	42
32	31,6	33,1	40,1	43,6
33	31,6	33,1	40,1	43,6
37	32,8	34,4	41,6	46,1
48	38,3	40,1	48,2	53,2
52	39,3	41,3	49,5	54,7

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
1					153,8	180,7	274,2	368,9
2	137,3	148,5	190,3	224,9	283,7	365,5	556,3	761
3	162,3	177,9	233,2	289,1	390,7	469,5	749,9	1 025,6
4	192,9	213,2	286	376,9	520,4	623,6	1 001,4	1 377,7
5	221	255,8	359,7	441	609	771,5	1 222	1 657,8
7	280,9	314,9	447,5	558,6
10	429,9	479,4	662,6	822,7
12	477,5	535,9	746,1	935,5
14	528,4	595,8	834,2	1 053,4
16	580,2	668,2	923,7	1 192,1
19	683,4	774,2	1 052,1	1 365,3
24	843	983	1 335,6	1 811,4
27	913	1 066,4	1 458,4	1 979,7
30	986,7	1 153,9	1 586,4	2 155,3
32	1 065,8	1 216,7	1 782,2	2 280
33	1 087,4	1 242,6	1 820,8	2 332,9
37	1 184,6	1 357,7	1 993	2 630,6
48	1 536,9	1 792,2	2 555,8	3 409,1
52	1 663,4	1 908,4	2 727,7	3 642,9

Электрические параметры СК-РГУЭнг(А)-ОБГ

Номинальное сечение жил, S, мм2	Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км
0,75	26
1	19,5
1,5	13,3
2,5	7,98
4	4,95
6	3,3
10	1,91
16	1,21

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Рабочее переменное (постоянное) напряжение, не более, В	660/1000 (1500)

ФЖТК.358600.077ТУ
