СК-РэЭГнг(А)-ОБГ NxS

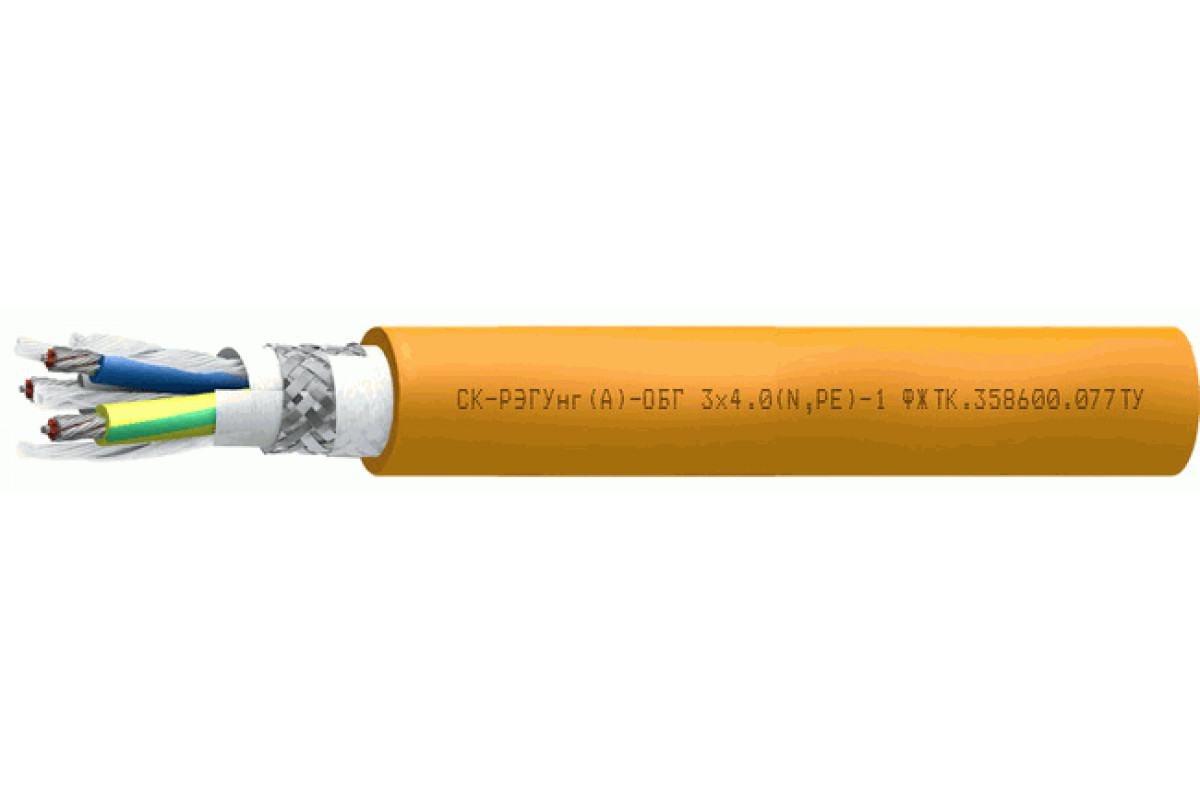

Кабель судовой огнестойкий герметизированный на номинальное напряжение до 0,6/1,0 кВ СК-РЭГУнг(А)-ОБГ

Характеристика кабеля СК-РЭГУнг(А)-ОБГ (с общим экраном)

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для цепей управления и контроля

Для электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Возможно применять Кабель СК-РЭГУнг(А)-ОБГ (с общим экраном):

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

При продольном и радиальном гидростатическом давлении до 10,62 МПа

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Разрешается применять Кабель СК-РЭГУнг(А)-ОБГ (с общим экраном):

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Допустимо использовать Кабель СК-РЭГУнг(А)-ОБГ (с общим экраном):

Группа унифицированного исполнения не ниже 4У

Разрешается эксплуатировать Кабель СК-РЭГУнг(А)-ОБГ (с общим экраном):

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

Конструкция Кабель СК-РЭГУнг(А)-ОБГ (с общим экраном):

Количество жил	Сечение жил, мм2
1	4; 6; 10; 16
2; 3; 4; 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
7; 10; 12; 14; 16; 19; 24; 27; 30; 32; 33; 37; 48; 52	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные с водоблокирующим элементом
Изоляция: кремнийорганическая керамообразующая резина
Обмотка изолированной жилы (N = 1): водоблокирующая лента
Скрутка: пучковая или повивная
Заполнение сердечника (N >1): водоблокирующие нити и обмотка водоблокирующей лентой
Общий экран: в виде оплетки из медной луженой проволоки
Обмотка по экрану: водоблокирующая лента
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета

Время гарантии Кабель СК-РЭГУнг(А)-ОБГ (с общим экраном):

кабелей СК-РЭГУнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РЭГУнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
1					10,8	11,8	13,9	15,4
2	12,4	12,9	14,6	16,2	17,6	19,6	24	27
3	13	13,5	15,4	17	18,5	20,7	25,4	28,6
4	14	14,6	17,3	18,5	20,1	22,8	28,2	31,7
5	15,2	16,3	18,7	20,1	22	24,8	30,9	34,8
7	16,3	17,6	20,2	21,9
10	20,8	21,7	25,5	27,6
12	21,4	22,5	26,2	28,5
14	22,7	23,7	27,6	29,9
16	23,8	24,8	29	31,5
19	25	26,1	30,6	33,2
24	29,2	30,6	36,9	40,1
27	29,9	31,3	37,7	40,9
30	30,8	32,3	39	42,4
32	32	33,6	40,5	44,9
33	32	33,6	40,5	44,9
37	33,2	34,8	42	46,5
48	38	39,8	48,8	53,9
52	39	40,9	50,1	55,3

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
1					150,3	183,3	276,6	371,1
2	133,6	144,7	186,2	242,5	299,2	364,9	566,3	758,9
3	158,2	180,3	235,4	301	390,3	468,7	748,5	1 023,2
4	192,1	212,3	298	370	476,4	599,3	974,4	1 341,4
5	226,4	266,9	352,8	440,3	590,6	746,1	1 186,2	1 638,6
7	295,8	330,3	446,8	567,5
10	397	446,1	620,1	789,4
12	444,2	523,1	713,5	901,5
14	515,7	583,2	825,8	1 062,5
16	567,4	644	932,9	1 181,6
19	675,9	766,4	1 061,2	1 354,2
24	833,4	947,5	1 387	1 763,3
27	903,2	1 030,5	1 511	1 931
30	976,6	1 117,2	1 640,8	2 105,3
32	1 049,5	1 199,7	1 763	2 287,4
33	1 071,1	1 225,7	1 801,6	2 340,3
37	1 167,8	1 365,7	1 972,9	2 638,8
48	1 546,6	1 772,8	2 563,5	3 383,4
52	1 644,5	1 888,6	2 809	3 616,3

Электрические параметры СК-РЭГУнг(А)-ОБГ (с общим экраном)

Номинальное сечение жил, S, мм2	Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км
0,75	26
1	19,5
1,5	13,3
2,5	7,98
4	4,95
6	3,3
10	1,91
16	1,21

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Рабочее переменное (постоянное) напряжение, не более, В	660/1000 (1500)

ФЖТК.358600.077ТУ
