СК-РЭГнг(А)-ОБГ NxS (с общим экраном)

СК-РэГУнг(А)-ОБГ NxS - кабель судовой огнестойкий герметизированный на номинальное напряжение до 0,6/1,0 кВ

Функциональная характеристика кабеля СК-РэГУнг(А)-ОБГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для цепей управления и контроля

Для электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Возможно эксплуатировать Кабель СК-РэГУнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

При продольном и радиальном гидростатическом давлении до 10,62 МПа

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Разрешено применять Кабель СК-РэГУнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Допустимо задействовать Кабель СК-РэГУнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Можно эксплуатировать Кабель СК-РэГУнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

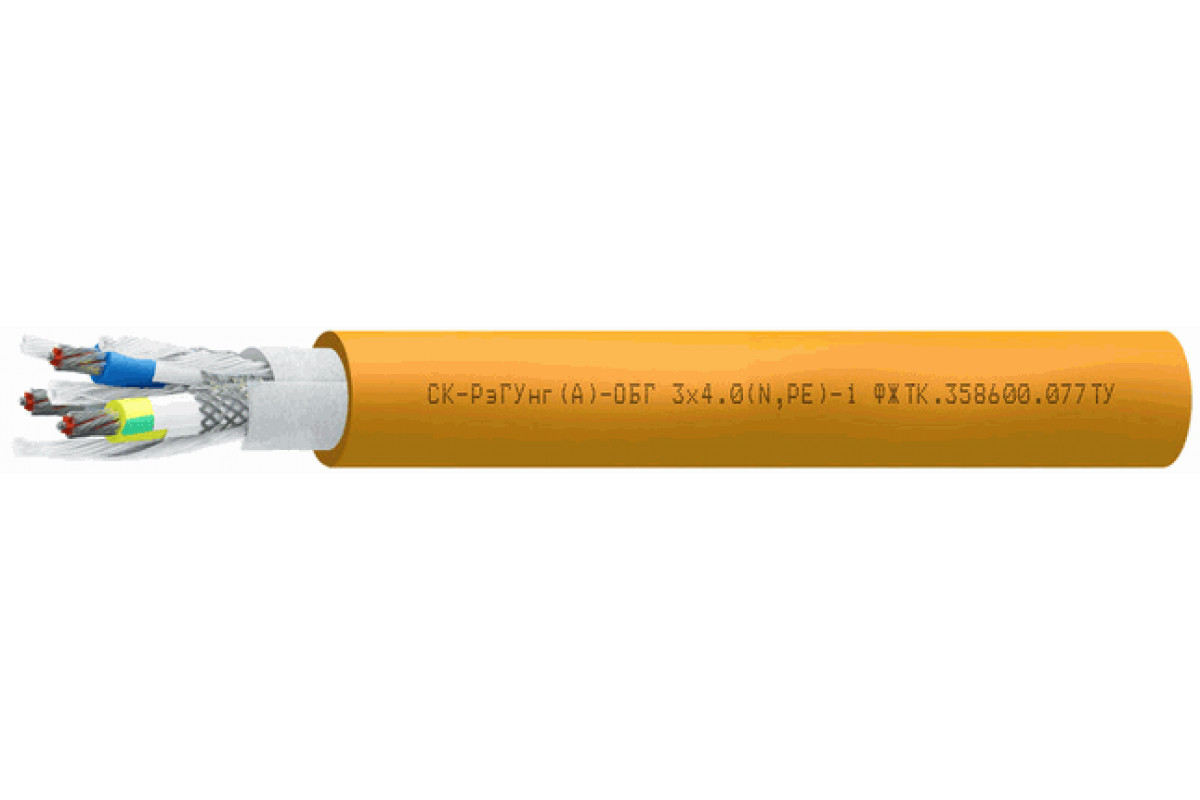

Конструкция Кабель СК-РэГУнг(А)-ОБГ:

Количество жил	Сечение жил, мм2
2; 3; 4; 5; 7; 10; 12; 14; 16; 19; 24; 27; 30; 32; 33; 37; 48; 52	0,75; 1,0; 1,5

Жилы: многопроволочные медные с водоблокирующим элементом
Изоляция: кремнийорганическая керамообразующая резина
Обмотка изолированной жилы: водоблокирующая лента
Экран жилы: оплетка из медных луженых проволок
Обмотка по экрану (N = 1): водоблокирующая лента
Скрутка: пучковая или повивная
Заполнение сердечника (N >1): водоблокирующие нити и обмотка водоблокирующей лентой
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета

Гарантийное обслуживание Кабель СК-РэГУнг(А)-ОБГ:

кабелей СК-РэГУнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РэГУнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5
2	13,1	13,5	15,5
3	13,9	14,4	16,4
4	15,1	15,8	18,6
5	16,6	17,8	20,4
7	18,6	19,4	22,3
10	23,6	24,9	28,8
12	24,6	25,8	29,8
14	26	27,1	31,4
16	27,5	28,6	33,1
19	29	30,1	35
24	34	35,5	42,4
27	34,8	36,3	43,3
30	36	37,6	44,9
32	37,5	40,3	47,5
33	37,5	40,3	47,5
37	40,1	41,9	49,4
48	45,9	48,8	56,5
52	47,1	50,1	59

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5
2	159	173,4	224,6
3	206,3	226,6	298
4	257,3	283,4	397,2
5	309	361,7	478,4
7	425,2	469,8	627,6
10	590,6	668,4	894
12	695,6	771	1 036,6
14	791,3	878,4	1 184,8
16	888,1	987	1 334,6
19	1 028,1	1 144,1	1 552,4
24	1 281,6	1 427,6	2 038
27	1 415,2	1 578,3	2 250,4
30	1 565,3	1 838,7	2 571,1
32	1 650,4	1 934,9	2 706,1
33	1 692,8	1 982,9	2 773,7
37	1 967,3	2 191,8	3 066,6
48	2 495,5	2 868,8	3 996,3
52	2 762,2	3 077,9	4 289

Электрические параметры СК-РэГУнг(А)-ОБГ

Номинальное сечение жил, S, мм2	Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км
0,75	26
1	19,5
1,5	13,3

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Рабочее переменное (постоянное) напряжение, не более, В	660/1000 (1500)

ФЖТК.358600.077ТУ
