СК-РГнг(А)-ОБГ NxS

Кабель судовой огнестойкий герметизированный на номинальное напряжение до 0,6/1,0 кВ СК-РГУнг(А)-ОБГ

Технологическое свойство кабеля СК-РГУнг(А)-ОБГ

Для стационарной групповой прокладки в сооружениях и объектах специальной техники

Для электрических установок

Для осветительных силовых сетей

Для цепей управления и контроля

Для электрооборудования

Для систем противопожарной защиты

Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно

Разрешается применять Кабель СК-РГУнг(А)-ОБГ:

Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14

Внутри и вне помещений

В условиях воздействия ультрафиолетового излучения и плесневых грибов

При продольном и радиальном гидростатическом давлении до 10,62 МПа

В условиях воздействия минерального масла и дизельного топлива

По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м³ и температуре до 70 ?С

Допускается использовать Кабель СК-РГУнг(А)-ОБГ:

Перечень ЭКБ книга 17

Изделий разрешённых к применению на изделиях 21 и 22

Можно эксплуатировать Кабель СК-РГУнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4У

Допустимо использовать Кабель СК-РГУнг(А)-ОБГ:

Группа унифицированного исполнения не ниже 4Ус

Минимальный срок службы

35 лет

Минимальный радиус изгиба, D_H*

эксплуатация (однократно): 10?D_H

Диапазон температур, °С

эксплуатация: от –60 до +85
* D_H — наружный размер кабеля

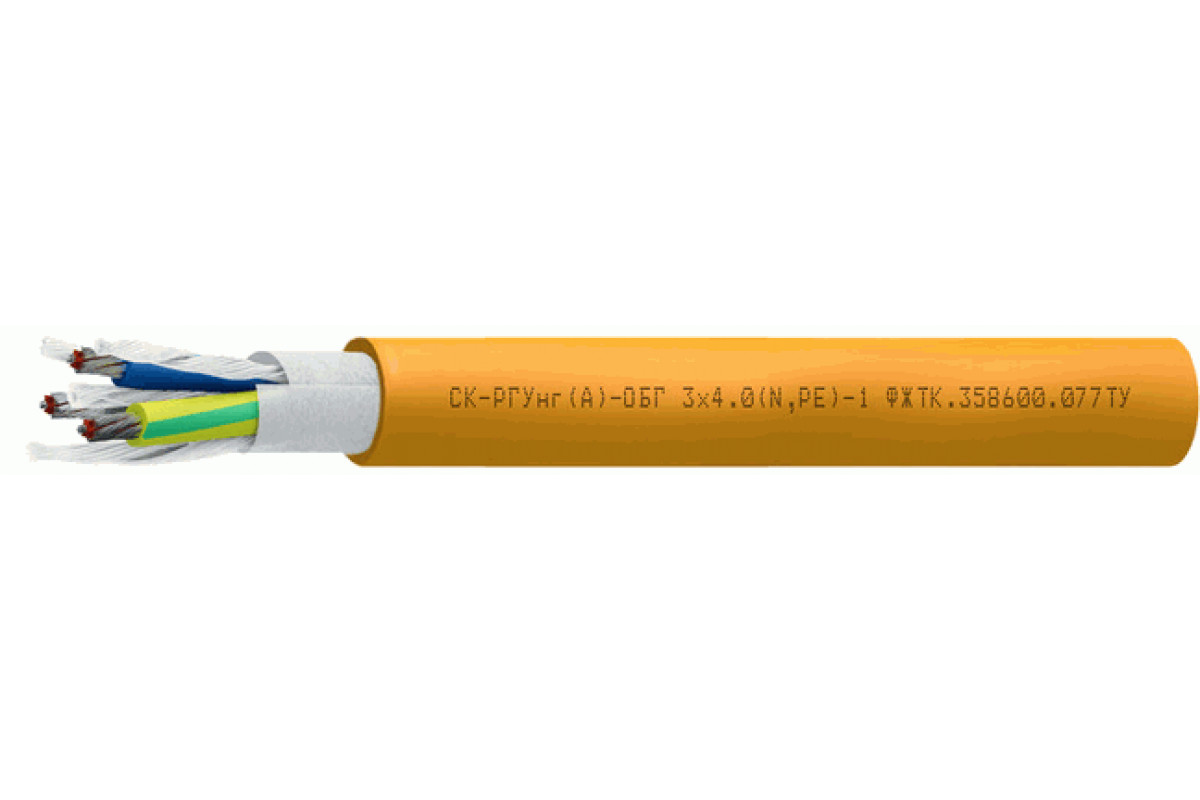

Конструкция Кабель СК-РГУнг(А)-ОБГ:

Количество жил	Сечение жил, мм2
1	4; 6; 10; 16
2; 3; 4; 5	0,75; 1,0; 1,5; 2,5; 4; 6; 10; 16
7; 10; 12; 14; 16; 19; 24; 27; 30; 32; 33; 37; 48; 52	0,75; 1,0; 1,5; 2,5

Жилы: многопроволочные медные с водоблокирующим элементом
Изоляция: кремнийорганическая керамообразующая резина
Обмотка изолированной жилы (N = 1): водоблокирующая лента
Скрутка: пучковая или повивная
Заполнение сердечника (N >1): водоблокирующие нити и обмотка водоблокирующей лентой
Оболочка: термопластичный полиуретан неокрашенного или оранжевого цвета

Гарантийный срок технической исправности Кабель СК-РГУнг(А)-ОБГ:

кабелей СК-РГнг(А)-ОБГ
35 лет с момента сдачи потребителю

Класс пожарной опасности

кабелей СК-РГУнг(А)-ОБГ по ГОСТ 31565 — 2012 — П1б.1.1.2.3

Нераспространение горения при групповой прокладке (категория A)

Огнестойкость 180 минут

Наружный размер кабелей, D_H, не более, мм

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
1					9,1	10	12,1	13,6
2	10,7	11,2	12,9	13,9	15,3	17,8	22	25,2
3	11,3	11,7	13,7	14,7	16,8	18,9	23,7	26,8
4	12,3	12,8	15	16,8	18,4	20,8	26,1	29,7
5	13,5	14	16,9	18,4	20,2	23,1	28,8	32,8
7	14,6	15,3	18,4	20
10	19	19,9	23,7	25,9
12	19,7	20,6	24,5	26,7
14	20,6	21,6	25,8	28,2
16	21,7	23,1	27,3	29,8
19	23,2	24,4	28,8	31,4
24	27,1	28,5	33,8	38,1
27	27,7	29,1	34,6	38,9
30	28,8	30,2	36,9	40,4
32	29,9	31,4	38,4	42
33	29,9	31,4	38,4	42
37	31,1	32,7	39,9	44,4
48	36,6	38,5	46,5	51,5
52	37,6	39,6	47,7	53

Расчетная масса 1 км кабелей, кг

Число жил в кабелях, N	Cечение жил, S, мм2
	0,75	1	1,5	2,5	4	6	10	16
1					116	142,7	229,3	317,2
2	92,9	103,8	138,8	173	224,7	295,1	472,3	663,1
3	117,6	133,2	181,5	230,3	320,9	398,4	664,4	926
4	144,8	164,9	227,1	307,1	406,3	506,7	852,7	1 196,8
5	172,6	197,3	289,8	370,2	492,8	627,7	1 042,9	1 469,9
7	222,2	255,9	376,6	486,5
10	326,5	375,1	535,9	693
12	373,5	430,9	618,4	804,4
14	423,2	489,6	704,5	920,1
16	473,8	560,3	791,7	1 036,8
19	557,4	646,6	917,9	1 206,9
24	692,4	804,7	1 145,4	1 582,4
27	761,4	886,7	1 266,4	1 748,3
30	833,3	971,9	1 462,1	1 919,7
32	876,5	1 023,7	1 539,4	2 025,5
33	898,3	1 049,6	1 578	2 078,3
37	1 000,6	1 170,1	1 758,6	2 382,9
48	1 339,9	1 561,9	2 301,6	3 104,9
52	1 435,4	1 675,1	2 469,4	3 333,4

Электрические параметры СК-РГУнг(А)-ОБГ

Номинальное сечение жил, S, мм2	Эл. сопр. жилы постоянному току при 20 oC, не более, Ом/км
0,75	26
1	19,5
1,5	13,3
2,5	7,98
4	4,95
6	3,3
10	1,91
16	1,21

Эл. сопр. изоляции жил при 20 oC, не менее, МОм/км	100
Рабочее переменное (постоянное) напряжение, не более, В	660/1000 (1500)

ФЖТК.358600.077ТУ
