Кабель судовой герметизированный на номинальное напряжение до 0,6/1,0 кВ КсПГЭнг(А)-БГДля стационарной групповой прокладки в сооружениях и объектах специальной техники Для электрических установок Для осветительных силовых сетей Для монтажа электрооборудования Для систем противопожарной защиты Для номинального переменного напряжения до 600/1000 В частотой до 400 Гц или постоянного напряжения до 1500 В включительно Во взрывоопасных зонах 0, 1, 2, 20, 21, 22 классов по ГОСТ IEC 60079-14 Внутри и вне помещений В условиях воздействия ультрафиолетового излучения и плесневых грибов При продольном и радиальном гидростатическом давлении до 10,62 МПа В условиях кратковременных воздействий минерального масла и дизельного топлива По санитарно-химическим и одориметрическим параметрам во внутренних помещениях изделий 21, 22 при насыщенности 3,0 п.м/м3 и температуре до 70 °С Перечень ЭКБ книга 17 Электроизделий (МОП 44 001.017) Изделий разрешенных к применению на изделиях 21 и 22 Группа унифицированного исполнения не ниже 4У Группа унифицированного исполнения не ниже 4Ус
при температуре от +5 до +45 °C: 5?DH
* DH — наружный размер кабеля
Жилы: многопроволочные медные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая или повивная
Заполнение сердечника: водоблокирующие нити и обмотка водоблокирующей лентой
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Экран: наружный из оплетки из медной луженой проволоки
Нераспространение горения при групповой прокладке (категория А)
Целевая задача кабеля КсПГЭнг(А)-БГ
Допустимо эксплуатировать Кабель КсПГЭнг(А)-БГ:
Можно эксплуатировать Кабель КсПГЭнг(А)-БГ:
Разрешается использовать Кабель КсПГЭнг(А)-БГ:
Разрешено применять Кабель КсПГЭнг(А)-БГ:
Минимальный срок службы
35 летМинимальный радиус изгиба, DH*
при температуре от -15 до +5 °C: 10?DHпри температуре от +5 до +45 °C: 5?DH
Диапазон температур, °С
эксплуатация: от –60 до +85* DH — наружный размер кабеля

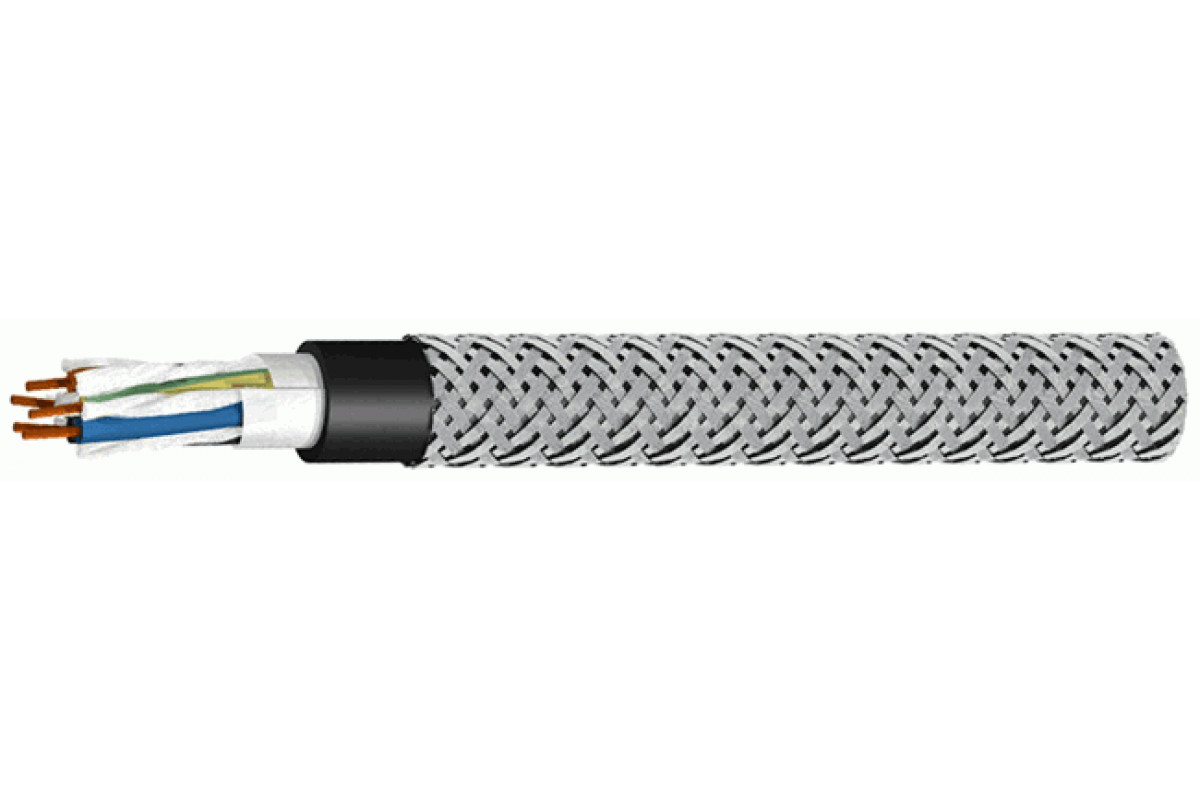

Конструкция Кабель КсПГЭнг(А)-БГ:
| Количество жил | Сечение жил, мм2 |
| 2, 3, 4, 5 | 4; 6; 10; 16 |
| 2, 3, 4, 5, 6, 7, 8, 10, 12 | 0,75; 1,0; 1,5; 2,5 |
Жилы: многопроволочные медные
Изоляция: полимерная композиция, не содержащая галогенов
Скрутка: пучковая или повивная
Заполнение сердечника: водоблокирующие нити и обмотка водоблокирующей лентой
Оболочка: полимерная композиция, не содержащая галогенов, черного цвета
Экран: наружный из оплетки из медной луженой проволоки
Продолжительность гарантии Кабель КсПГЭнг(А)-БГ:
кабелей КсПГЭнг(А)-БГ35 лет с момента сдачи потребителю
Класс пожарной опасности
кабелей КсПГЭнг(А)-БГ по ГОСТ 31565 — 2012 — П1б.8.1.2.2Нераспространение горения при групповой прокладке (категория А)
Массогабаритные параметры
Электрические параметры КсПГЭнг(А)-БГ
Рабочее напряжение, не более, 660 В
Электрическое сопротивление изоляции жил при 20 °C, не менее, 100 МОм?км
Электрические параметры | Номинальное сечение жил S, мм2 | |||||||
0,75 | 1,0 | 1,5 | 2,5 | 4,0 | 6,0 | 10,0 | 16,0 | |
Эл. сопр. жилы постоян. току при 20 °C, не более, Ом/км | 26,3 | 22,2 | 14,2 | 7,5 | 5,0 | 3,2 | 2,0 | 1,3 |
ФЖТК.358600.068ТУ
